Управление педаль — HITACHI ML250R

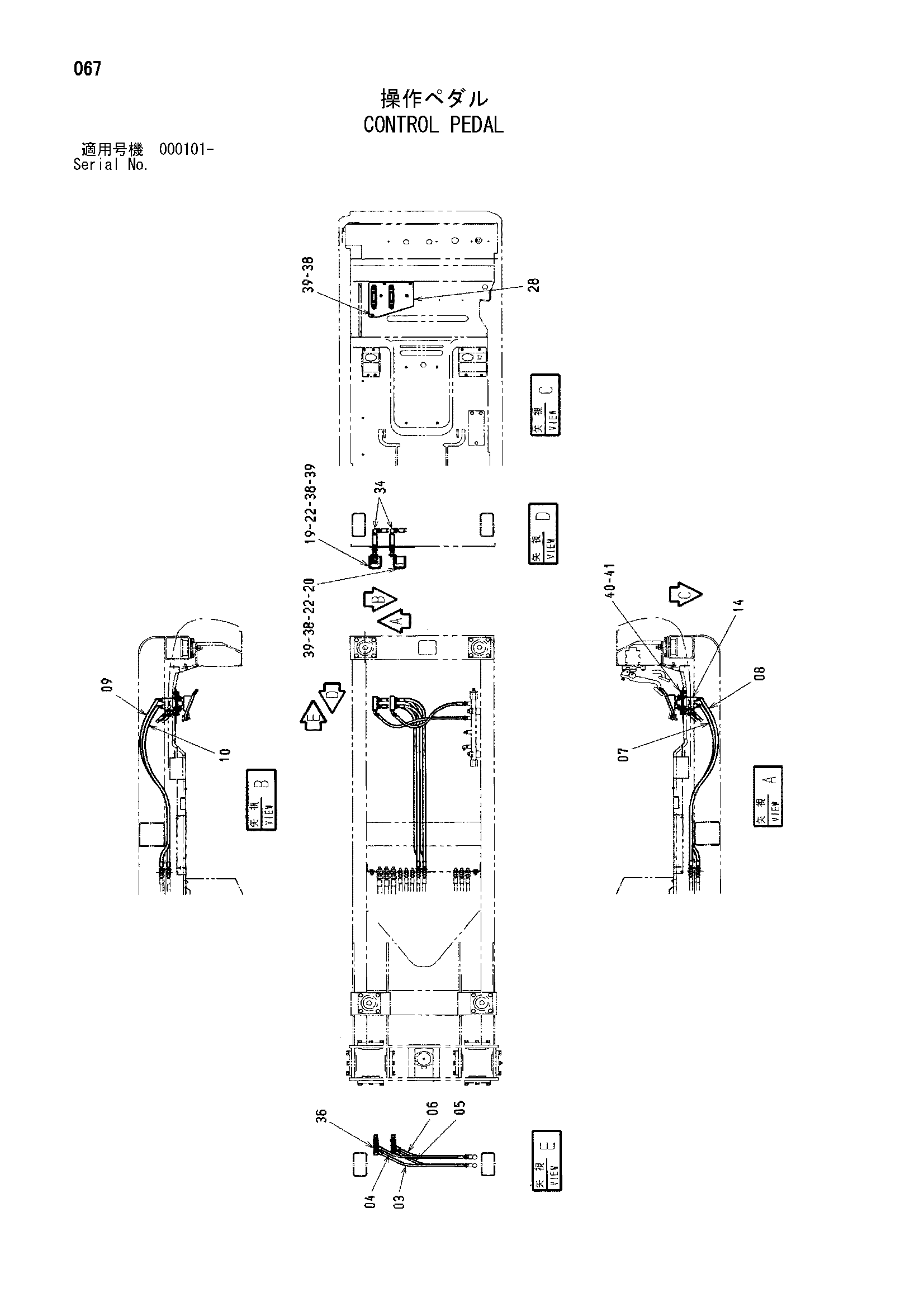

Заводская схема «Управление педаль» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476078 | Шланг | 1 |
| 03 | 4382302 | Шланг | 1 |
| 04 | 4382302 | Шланг | 1 |
| 05 | 4334310 | Шланг | 1 |
| 06 | 4334310 | Шланг | 1 |
| 07 | 4399612 | Шланг | 1 |
| 08 | 4357985 | Шланг | 1 |
| 09 | 4375298 | Шланг | 1 |
| 10 | 4375298 | Шланг | 1 |
| 14 | 4403527 | Пилотный клапан | 2 |
| 19 | 8090376 | Педаль | 1 |
| 20 | 8090375 | Педаль | 1 |
| 22 | 4340159 | Крышка | 2 |
| 28 | 8088698 | Крышка | 1 |
| 34 | A852323 | Угловой штуцер | 4 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852222 | Угловой штуцер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A590908 | Пружинная шайба | 9 |
| 39 | J780816 | Болт с внутренним шестигранником | 9 |
| 40 | J950010 | Гайка | 2 |
| 41 | J781020 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
