Предохранительный трубопроводы (вилка поворот) — HITACHI ML250R

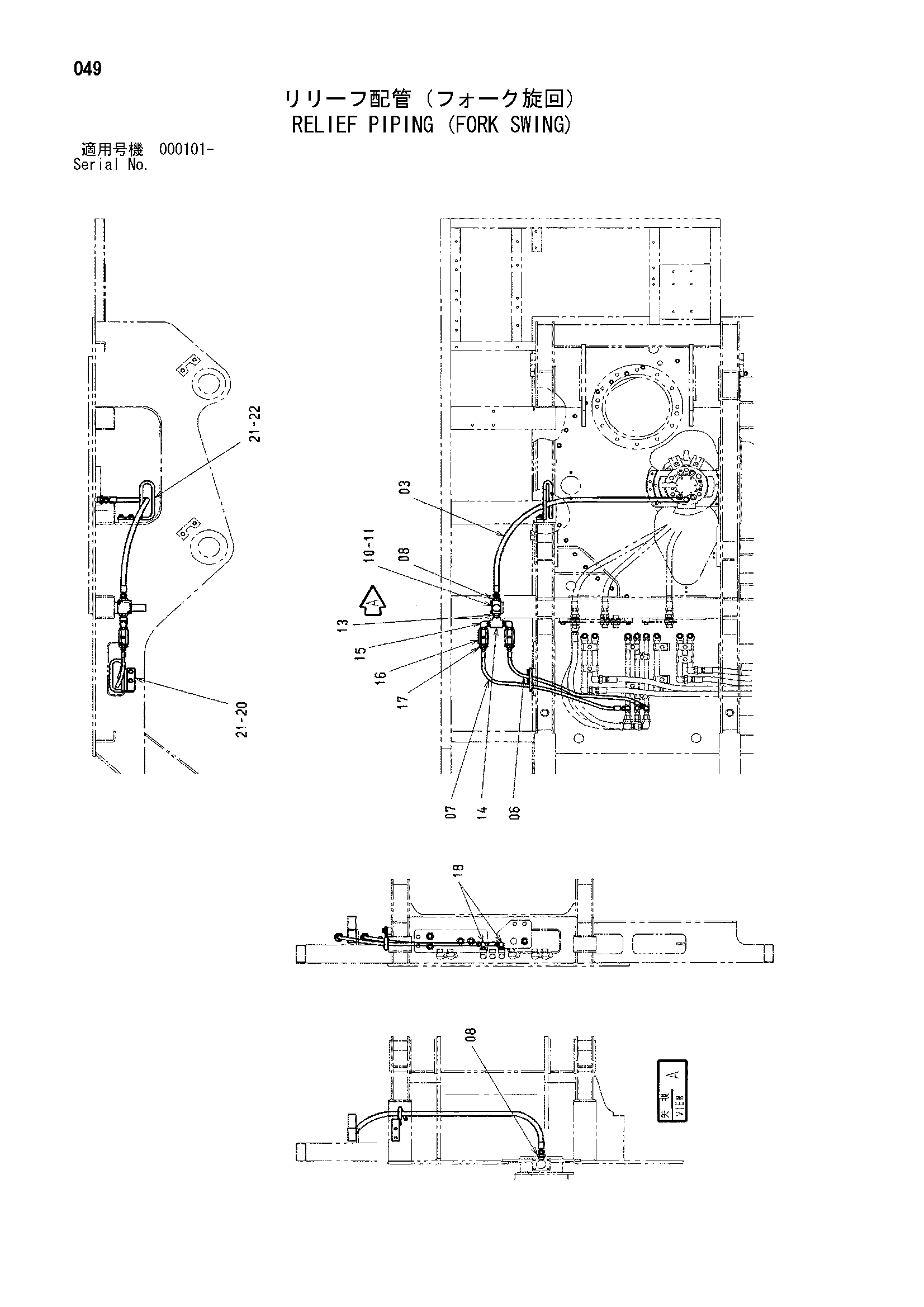

Заводская схема «Предохранительный трубопроводы (вилка поворот)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4476022 | Шланг | 1 |
| 03 | 4252860 | Шланг | 1 |
| 06 | 4306073 | Шланг | 1 |
| 07 | 4306075 | Шланг | 1 |
| 08 | 4279302 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4472310 | Предохранительный клапан | 1 |
| 11 | J260860 | Болт с шайбой | 2 |
| 11A | J900860 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4208243 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 94-0663 | Тройник | 1 |
| 15 | 4174588 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4308741 | Обратный клапан | 2 |
| 17 | 4380616 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A852343 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 8071965 | Опора | 1 |
| 21 | J271230 | Болт с шайбой | 2 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
