Дренажные трубопроводы (3) — HITACHI ML250R

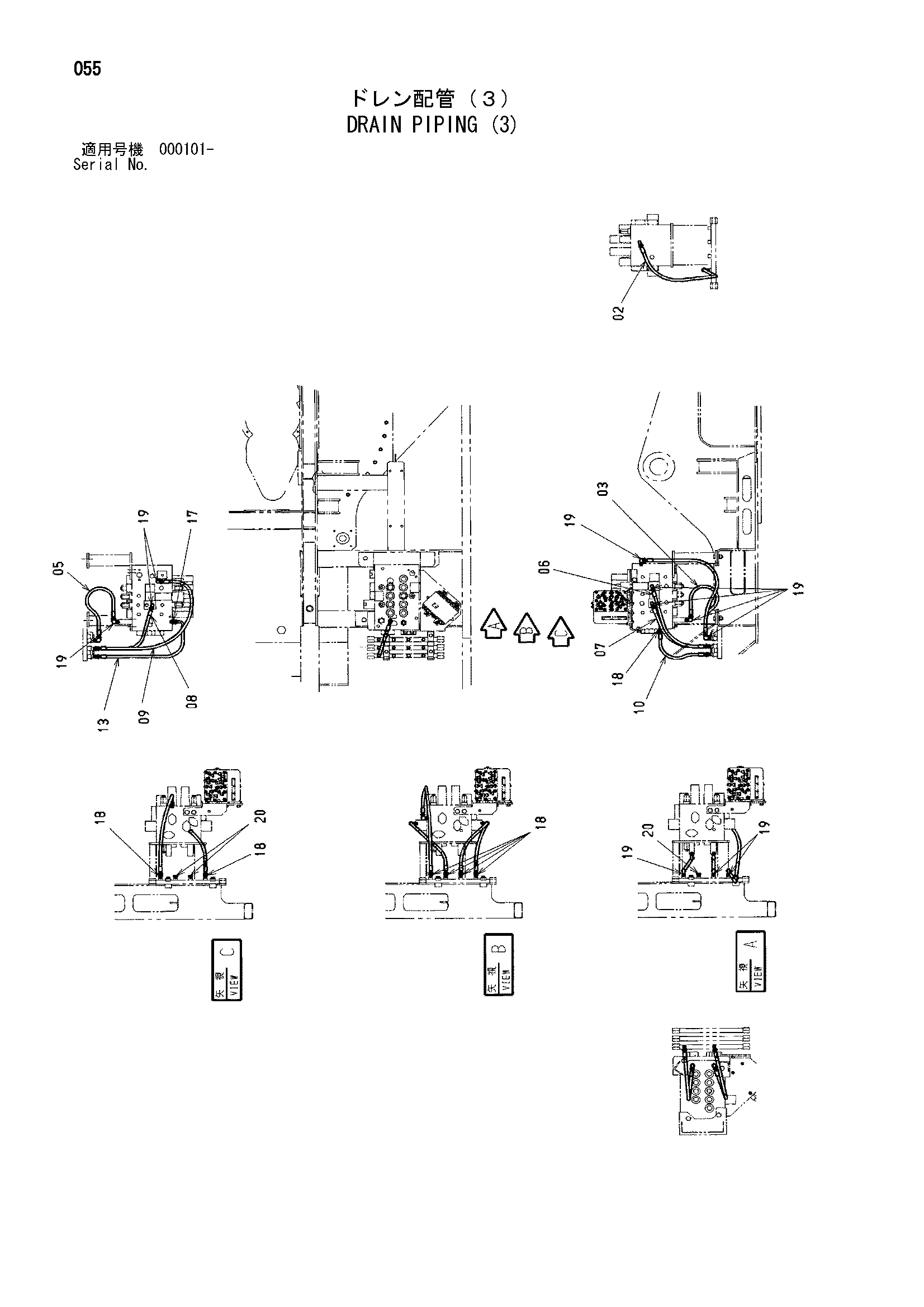

Заводская схема «Дренажные трубопроводы (3)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475081 | Шланг | 1 |
| 02 | 4304991 | Шланг | 1 |
| 03 | 4214407 | Шланг | 1 |
| 05 | 4214407 | Шланг | 1 |
| 06 | 4304986 | Шланг | 1 |
| 07 | 4304986 | Шланг | 1 |
| 08 | 4304986 | Шланг | 1 |
| 09 | 4304991 | Шланг | 1 |
| 10 | 4292785 | Шланг | 1 |
| 13 | 4313031 | Шланг | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852123 | Адаптер | 7 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 10 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
