Крышка (2) — HITACHI ML250R

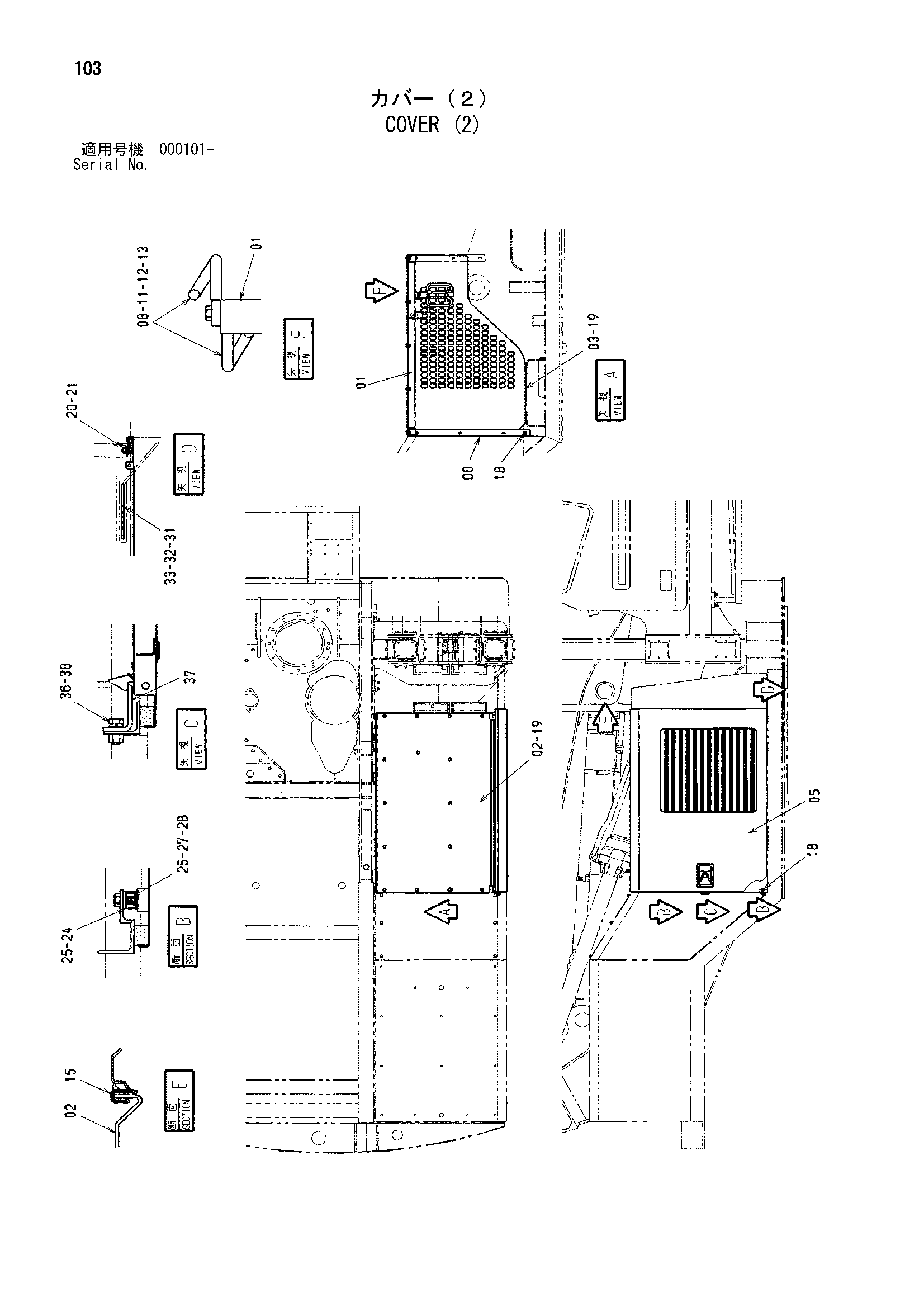

Заводская схема «Крышка (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042782 | Опора | 1 |
| 01 | 8088644 | Опора | 1 |
| 02 | 7042780 | Крышка | 1 |
| 03 | 7042781 | Крышка | 1 |
| 05 | 7044107 | Дверь | 1 |
| 08 | 8035997 | Опора | 2 |
| 11 | J901250 | Болт | 2 |
| 12 | J950012 | Гайка | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 15 | 4477329 | Уплотнительная окантовка | 1 |
| 18 | J271230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271025 | Болт с шайбой | 20 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J950010 | Гайка | 4 |
| 24 | 4175253 | Кронштейн | 2 |
| 25 | 4175254 | Ограничитель | 2 |
| 26 | J900620 | Болт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 28 | A590106 | Плоская шайба | 8 |
| 31 | 4341788 | Стойка | 1 |
| 32 | A590108 | Плоская шайба | 1 |
| 33 | 4022697 | Стопорный палец | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4609603 | Ограничитель | 1 |
| 38 | 4609604 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
