Дренажные трубопроводы (1) — HITACHI ML250R

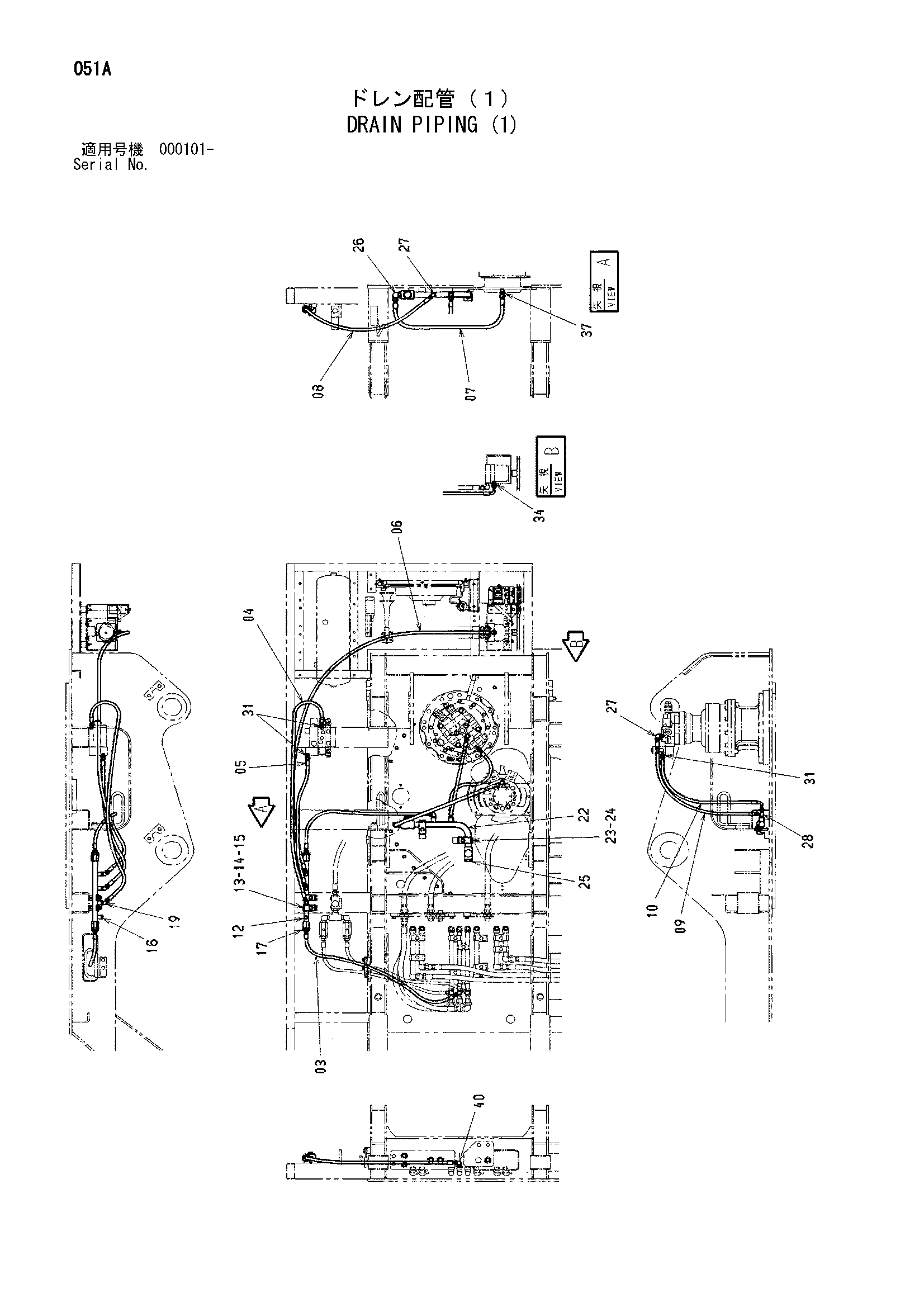

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4475039 | Шланг | 1 |
| 03 | 4304992 | Шланг | 1 |
| 04 | 4262273 | Шланг | 1 |
| 05 | 4304988 | Шланг | 1 |
| 06 | 4225414 | Шланг | 1 |
| 07 | 4305012 | Шланг | 1 |
| 08 | 4209724 | Шланг | 1 |
| 09 | 4304988 | Шланг | 1 |
| 10 | 4295831 | Шланг | 1 |
| 12 | 8070022 | Трубка | 1 |
| 13 | 4190126 | Хомут трубки | 2 |
| 14 | 4273783 | Проставка | 2 |
| 15 | J271260 | Болт с шайбой | 2 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4380616 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852223 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9751609 | Трубка | 1 |
| 23 | 4190127 | Хомут трубки | 2 |
| 24 | J271270 | Болт с шайбой | 2 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | A885006 | Пробка | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4353073 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4205363 | Тройник | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852123 | Адаптер | 3 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852144 | Адаптер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | A852343 | Угловой штуцер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
