Пилотные гидролинии (2) — HITACHI ML250R

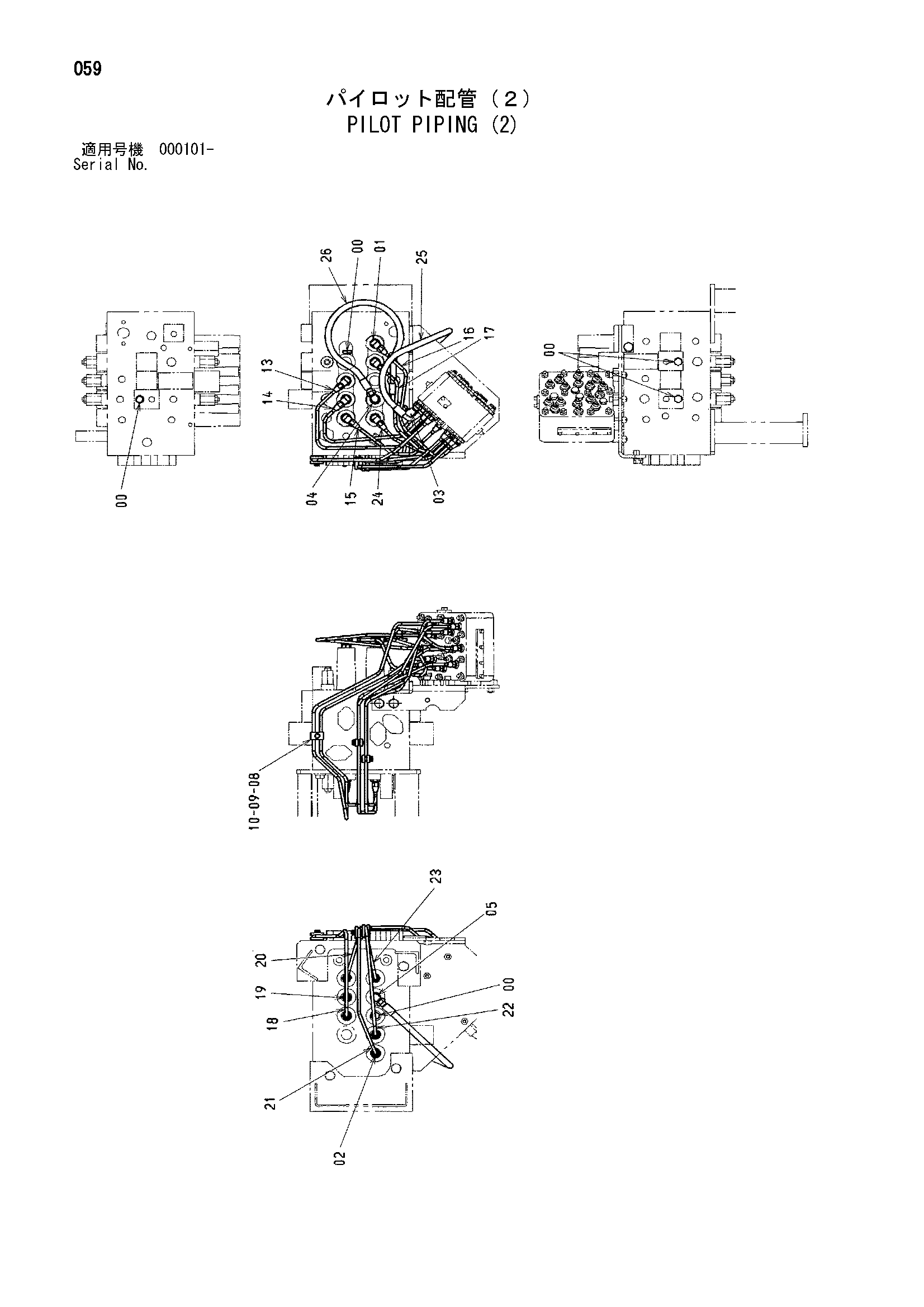

Заводская схема «Пилотные гидролинии (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885002 | Пробка | 5 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4420392 | Штуцер трубки | 6 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4255305 | Штуцер трубки | 6 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 1 |
| 04 | 4208913 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9735305 | Хомут | 3 |
| 09 | 9735306 | Хомут | 3 |
| 10 | J260825 | Болт с шайбой | 3 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 13 | 4452046 | Трубка | 1 |
| 14 | 4452049 | Трубка | 1 |
| 15 | 4452051 | Трубка | 1 |
| 16 | 4452048 | Трубка | 1 |
| 17 | 4452047 | Трубка | 1 |
| 18 | 3091680 | Трубка | 1 |
| 19 | 3091683 | Трубка | 1 |
| 20 | 3091685 | Трубка | 1 |
| 21 | 3091682 | Трубка | 1 |
| 22 | 3091681 | Трубка | 1 |
| 23 | 3091684 | Трубка | 1 |
| 24 | 4452050 | Трубка | 1 |
| 25 | 9197276 | Шланг в сборе | 1 |
| 25A | 4448043 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | 4448064 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
