Пилотные гидролинии (4) — HITACHI ML250R

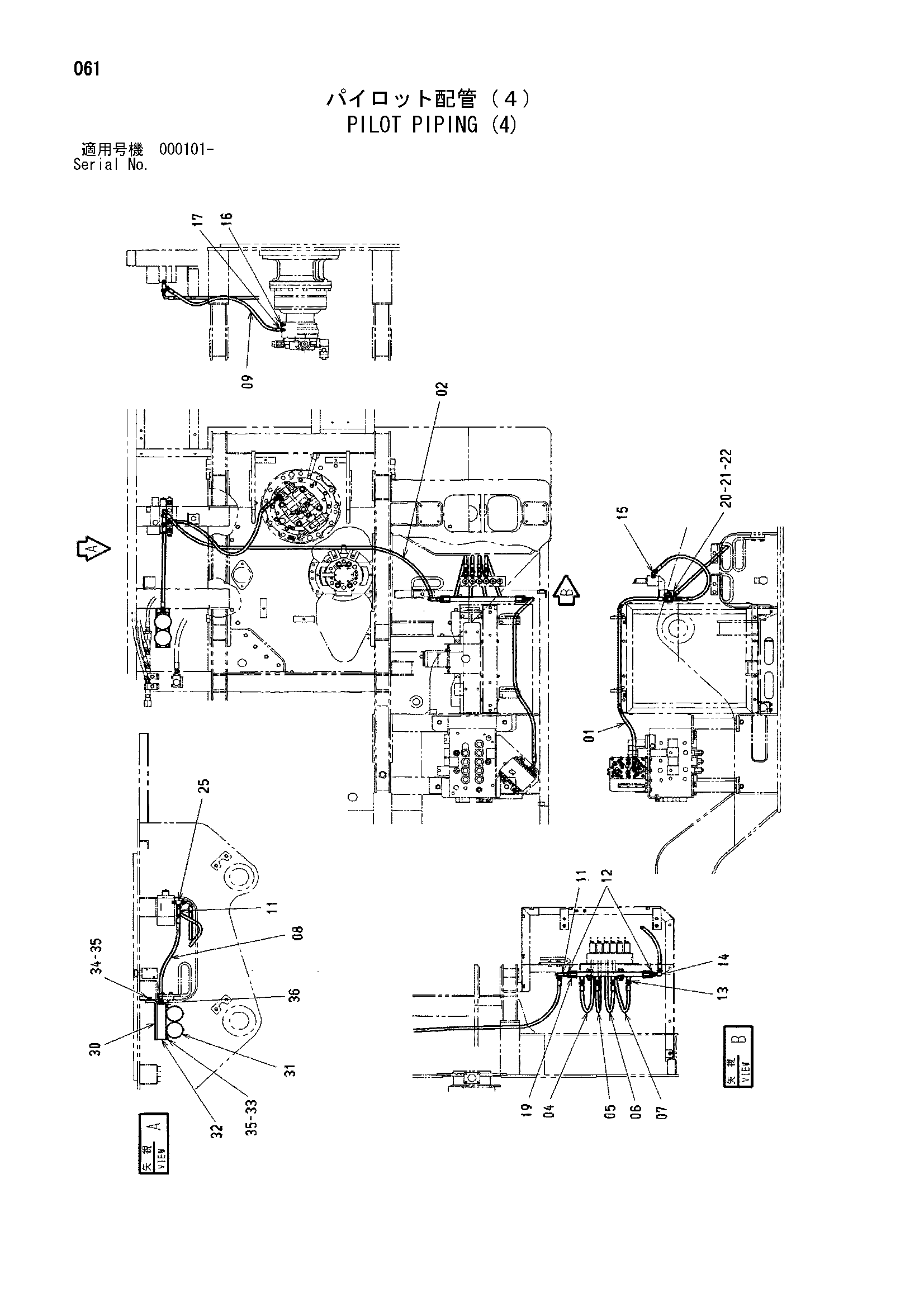

Заводская схема «Пилотные гидролинии (4)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4466194 | Шланг | 1 |
| 01 | 4600865 | Шланг | 1 |
| 02 | 4372245 | Шланг | 1 |
| 04 | 4375295 | Шланг | 1 |
| 05 | 4375295 | Шланг | 1 |
| 06 | 4375295 | Шланг | 1 |
| 07 | 4375295 | Шланг | 1 |
| 08 | 4269837 | Шланг | 1 |
| 09 | 4365594 | Шланг | 1 |
| 11 | 4246672 | Соединительный штуцер | 2 |
| 12 | 4380616 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852123 | Адаптер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 15 | A852223 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 8070022 | Трубка | 1 |
| 20 | 4190126 | Хомут трубки | 2 |
| 21 | 4273783 | Проставка | 2 |
| 22 | J271255 | Болт с шайбой | 2 |
| 22A | J901255 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 25 | A852423 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9761409 | Кронштейн | 1 |
| 31 | 4195978 | Гидроаккумулятор | 2 |
| 31A | 954493 | Уплотнительное кольцо | 1 |
| 32 | 3046868 | Коллектор | 1 |
| 33 | J921065 | Болт | 4 |
| 34 | J921025 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 6 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
