Электрооборудование — HITACHI ML250R

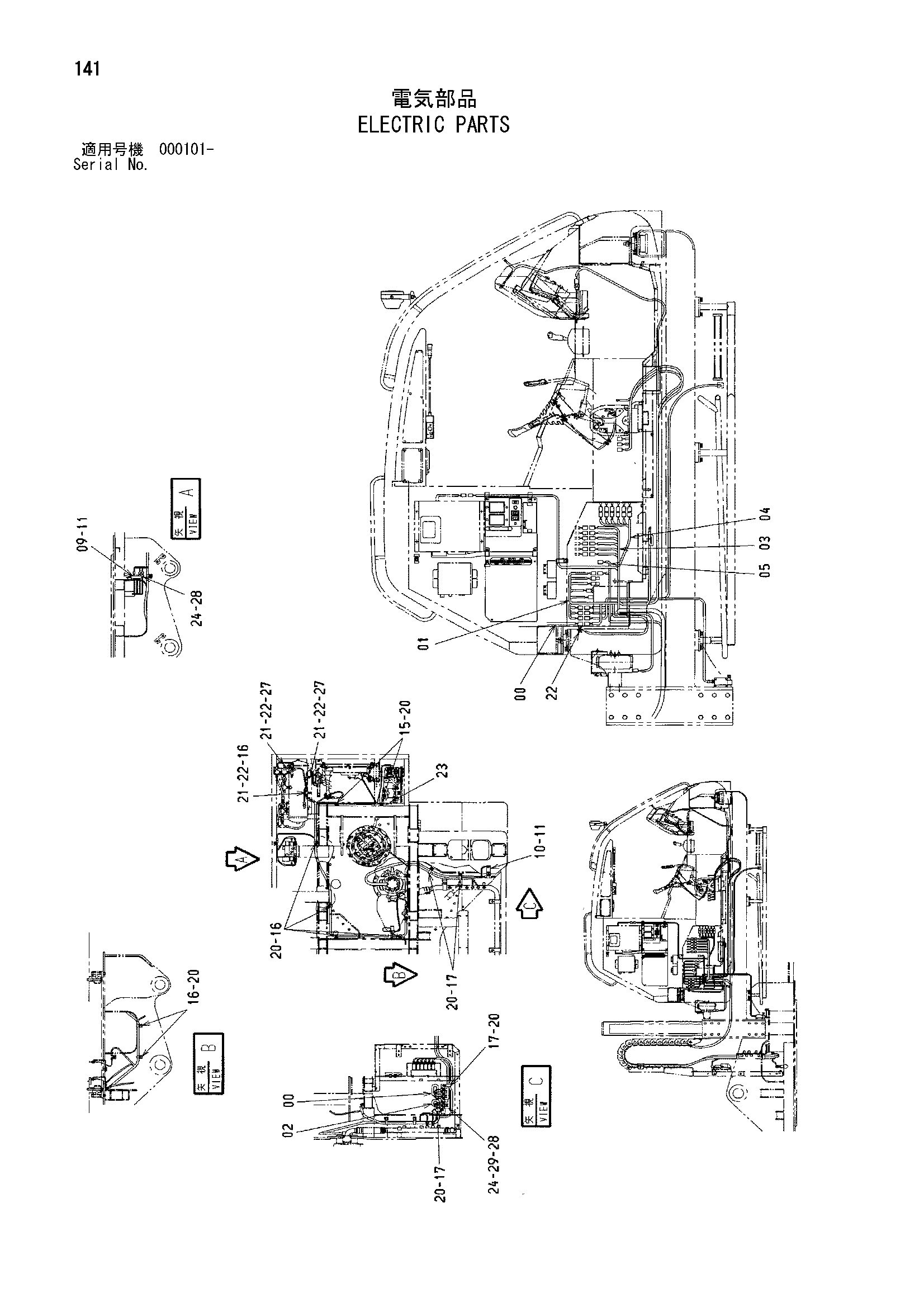

Заводская схема «Электрооборудование» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2049974 | Жгут проводов | 1 |
| 02 | 1031321 | Жгут проводов | 1 |
| 03 | 2049597 | Жгут проводов | 1 |
| 04 | 2049598 | Жгут проводов | 1 |
| 05 | 3102287 | Жгут проводов | 1 |
| 09 | 4603180 | Кронштейн | 1 |
| 10 | 4603177 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 15 | 4190261 | Зажим | 2 |
| 16 | 4190274 | Зажим | 7 |
| 17 | 4190291 | Зажим | 4 |
| 20 | J271020 | Болт с шайбой | 12 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J901025 | Болт | 3 |
| 22 | J950010 | Гайка | 4 |
| 23 | J260820 | Болт с шайбой | 1 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J900616 | Болт | 14 |
| 27 | 4257159 | Кронштейн | 2 |
| 28 | 4252767 | Кронштейн | 9 |
| 29 | 4336874 | Кронштейн | 5 |
| 34 | 4441695 | Ленточный зажим | 40 |
| 35 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
