Гидроцилиндр — HITACHI ML250R

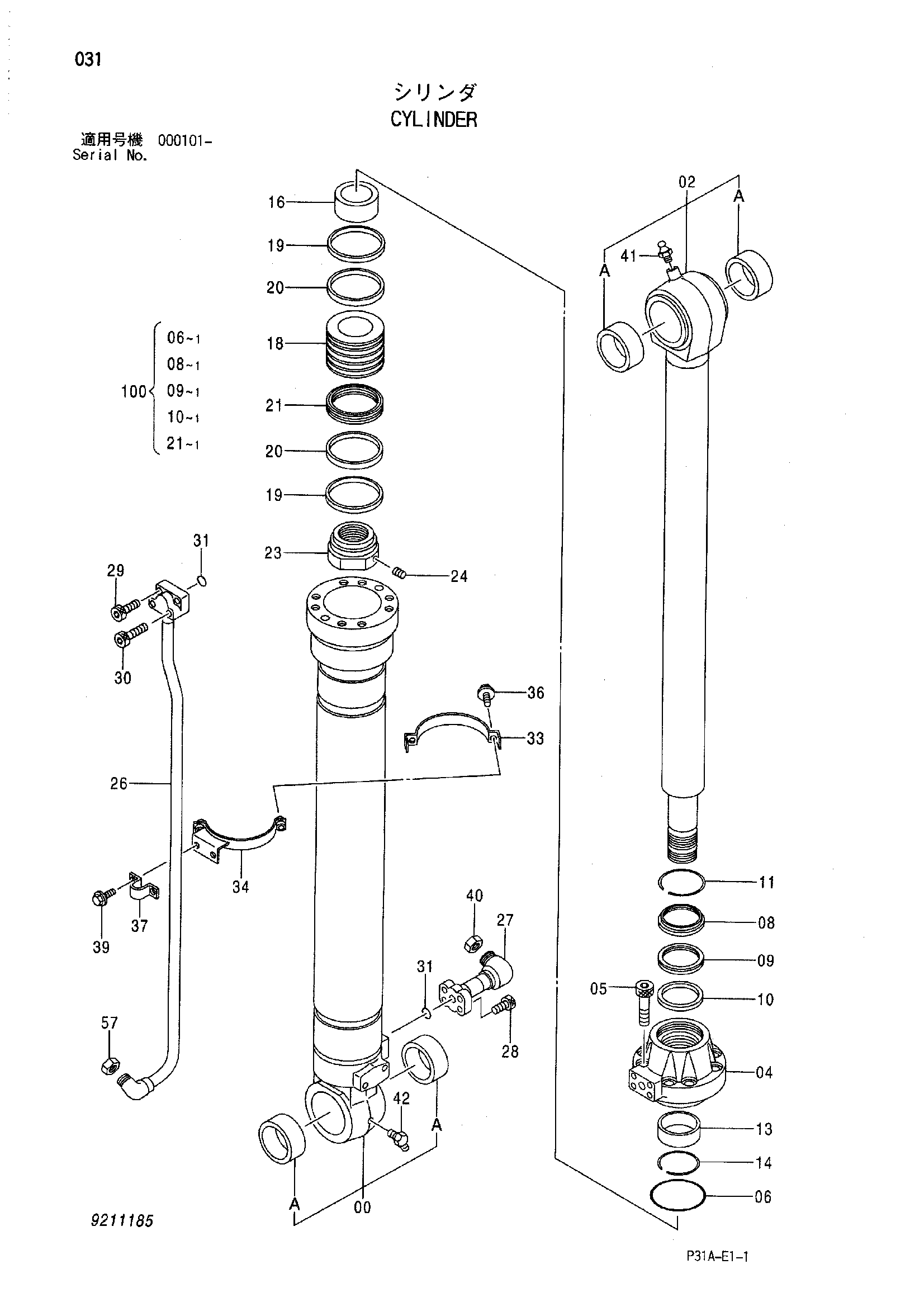

Заводская схема «Гидроцилиндр» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9211185 замена: 9206328 | Гидроцилиндр | 1 | |
| 00 | 7041929 замена: 9206364 | Труба гидроцилиндра | 1 |
| 00A | 4358100 | Втулка | 2 |
| 02 | 7041930 | Шток поршня | 1 |
| 02A | 4381857 | Втулка | 2 |
| 04 | 1022645 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4267138 | Уплотнительное кольцо | 1 |
| 08 | 4348201 | Пылезащитное уплотнение | 1 |
| 09 | 4389327 | Уплотнение | 1 |
| 10 | 4389326 | Кольцо | 1 |
| 11 | 4369508 | Стопорное кольцо | 1 |
| 13 | 4284535 | Втулка | 1 |
| 14 | 4264982 | Стопорное кольцо | 1 |
| 16 | 4194625 | Кольцо амортизатор | 1 |
| 18 | 3080835 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4185249 | Износостойкое кольцо | 2 |
| 21 | 4375664 | Уплотнительное кольцо | 1 |
| 23 | 3039348 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 26 | 8087239 | Трубка | 1 |
| 27 | 8036940 | Трубка | 1 |
| 28 | M341236 | Болт с внутренним шестигранником | 4 |
| 29 | M341245 | Болт с внутренним шестигранником | 2 |
| 30 | M341260 | Болт с внутренним шестигранником | 2 |
| 31 | A811035 | Уплотнительное кольцо | 2 |
| 33 | 3088557 | Хомут | 2 |
| 34 | 8079157 | Хомут | 2 |
| 36 | 4609015 | Болт с шайбой | 4 |
| 37 | 4174241 | Хомут трубки | 2 |
| 39 | 4609833 | Болт с шайбой | 4 |
| 40 | 4260204 | Колпачок | 2 |
| 41 | J75481 | Пресс-маслёнка | 1 |
| 42 | J75581 | Пресс-маслёнка | 1 |
| 100 | 9175564 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
