Трубопроводы системы смазки (2) — HITACHI ML250R

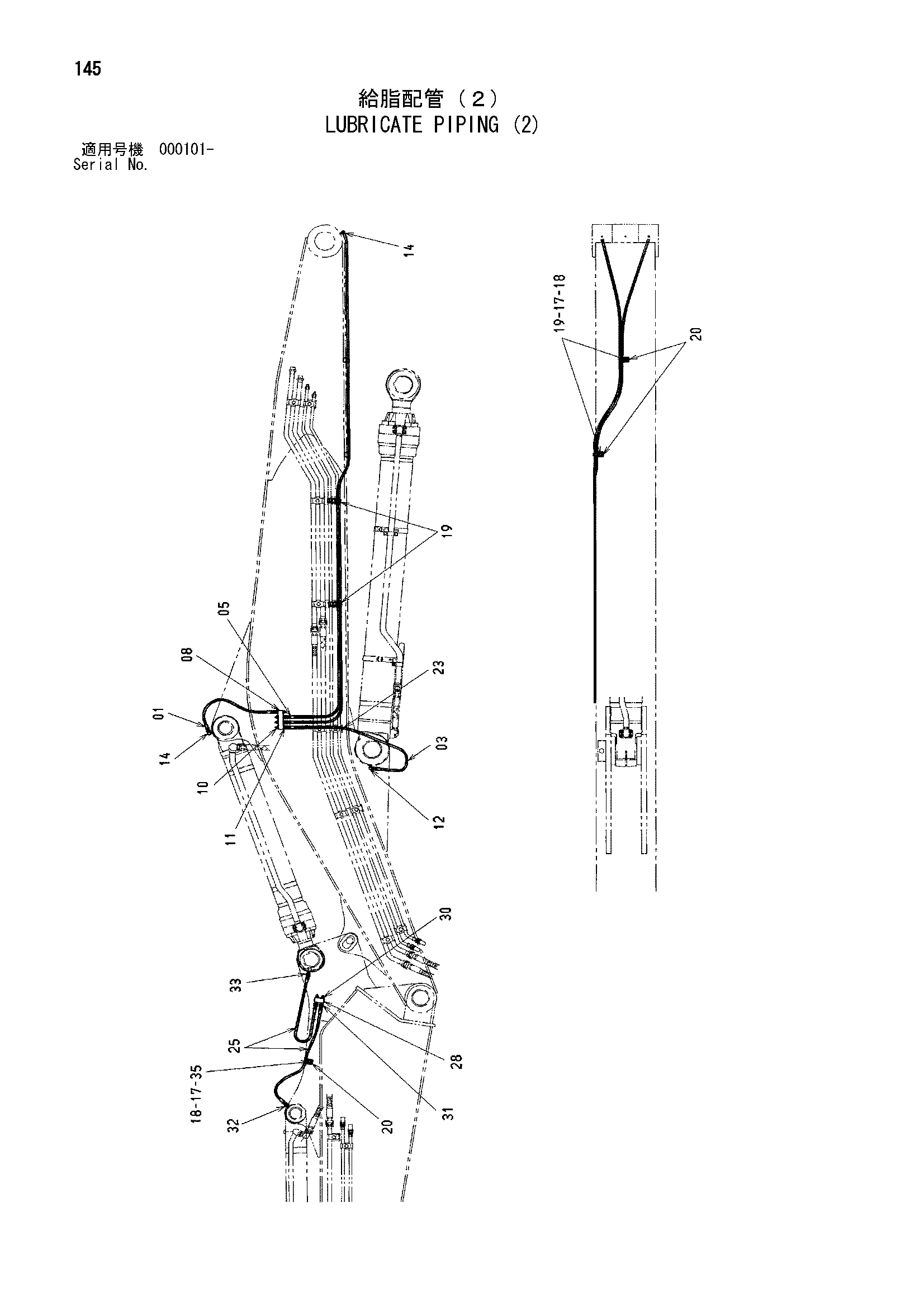

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371270 | Шланг | 1 |
| 03 | 4383986 | Шланг | 1 |
| 05 | 4257291 | Нейлоновый шланг | 2 |
| 08 | 4457475 | Блок | 1 |
| 10 | 4148896 | Пресс-маслёнка | 4 |
| 11 | 4154651 | Адаптер | 4 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 14 | 4256211 | Угловой штуцер | 3 |
| 17 | J901020 | Болт | 3 |
| 18 | A590910 | Пружинная шайба | 3 |
| 19 | 4192018 | Зажим | 4 |
| 20 | 9733476 | Седло винта | 3 |
| 23 | 4133527 | Защитный кожух | 4 |
| 25 | 4371270 | Шланг | 2 |
| 28 | 4457476 | Блок | 1 |
| 30 | 4148896 | Пресс-маслёнка | 2 |
| 31 | 4154651 | Адаптер | 2 |
| 32 | 4298744 | Адаптер | 1 |
| 33 | 4298744 | Адаптер | 1 |
| 35 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
