Обратные трубопроводы — HITACHI ML250R

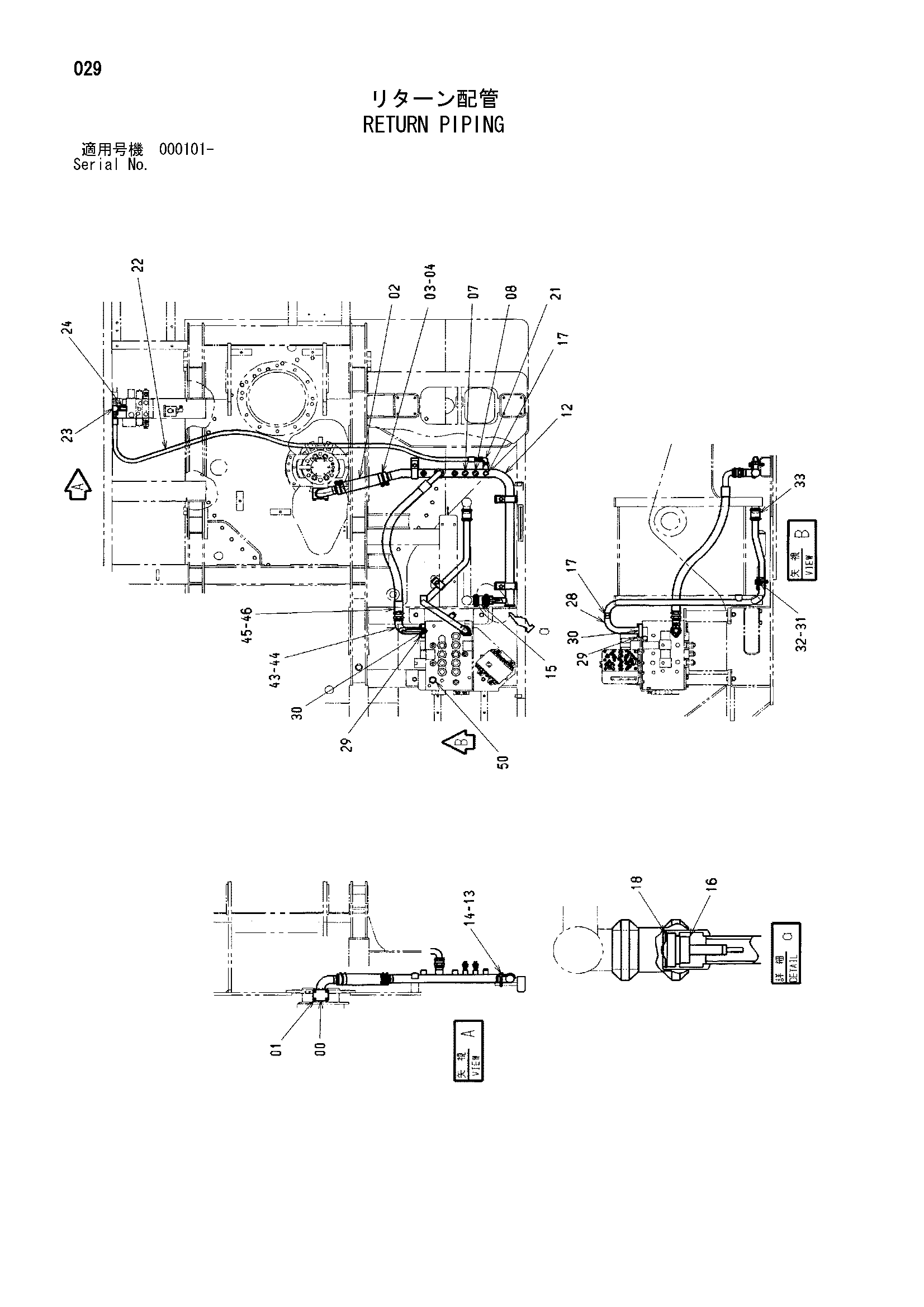

Заводская схема «Обратные трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089037 | Трубка | 1 |
| 01 | J781080 | Болт с внутренним шестигранником | 4 |
| 02 | 4503452 | Шланг | 1 |
| 03 | 4282477 | Хомут шланга | 2 |
| 04 | 4504198 | Хомут шланга | 2 |
| 07 | 4468321 | Выключатель термостатический | 1 |
| 08 | 4399671 | Выключатель термостатический | 1 |
| 12 | 7044115 | Трубка | 1 |
| 13 | 4053697 | Хомут трубки | 3 |
| 14 | J271275 | Болт с шайбой | 3 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4067834 | Муфта | 1 |
| 15A | 4196260 | Уплотнение кольцо | 2 |
| 16 | 4276584 | Клапан | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 991718 | Стопорное кольцо | 1 |
| 21 | A852344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4467870 | Шланг | 1 |
| 23 | A852544 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4406267 | Переходник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 8091625 | Трубка | 1 |
| 29 | J781035 | Болт с внутренним шестигранником | 4 |
| 30 | A811040 | Уплотнительное кольцо | 2 |
| 31 | 4190127 | Хомут трубки | 1 |
| 32 | J271265 | Болт с шайбой | 1 |
| 32A | J901265 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4071213 | Муфта | 1 |
| 33A | 4196258 | Уплотнение кольцо | 2 |
| 43 | 8091981 | Трубка | 1 |
| 44 | 4272164 | Клапан | 1 |
| 45 | 4443704 | Шланг | 1 |
| 46 | 4187329 | Уплотнительное кольцо | 2 |
| 50 | A885006 | Пробка | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
