Нижний кабина деталь, гидравлические трубопроводы (2) — HITACHI ML250R

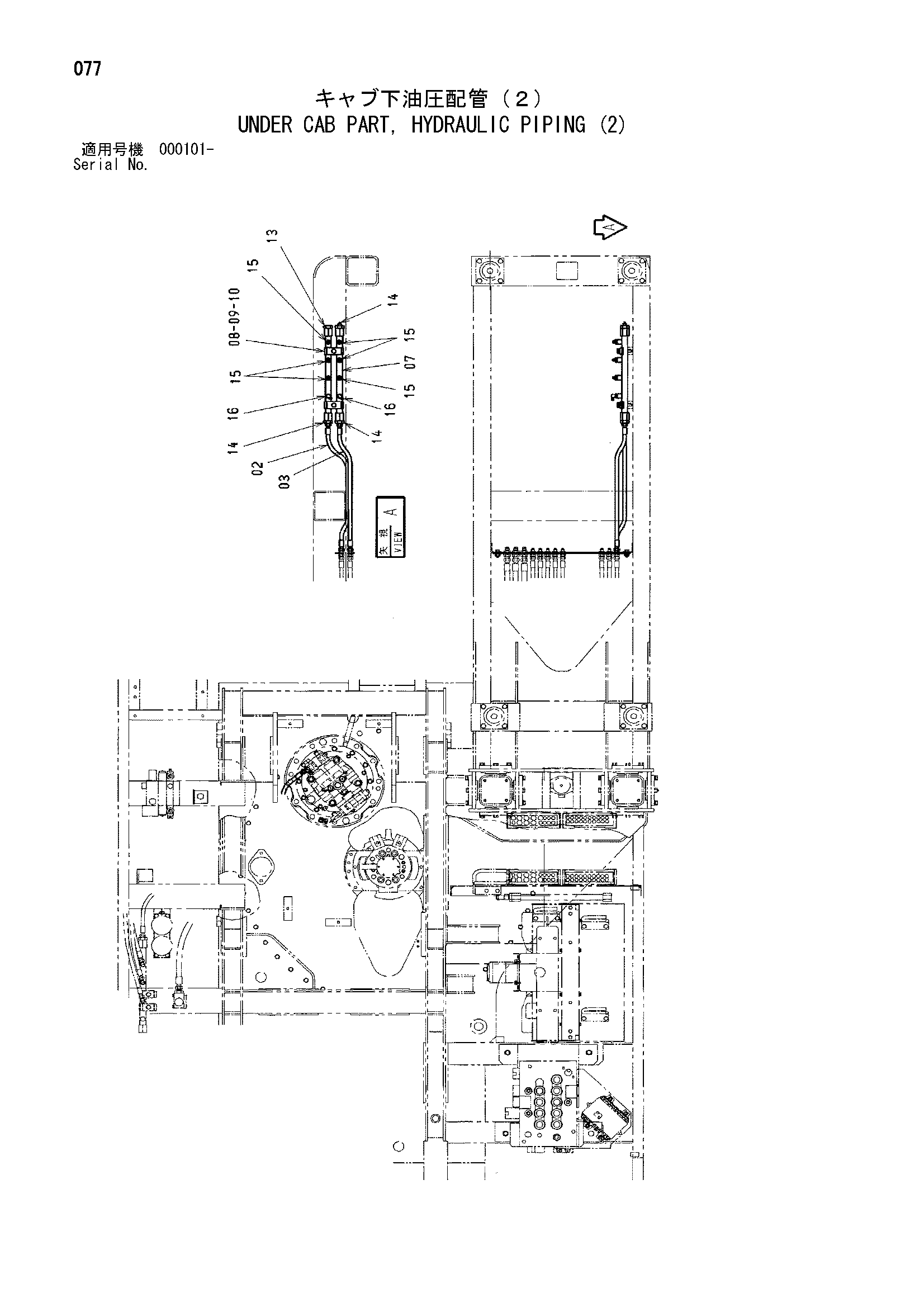

Заводская схема «Нижний кабина деталь, гидравлические трубопроводы (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476081 | Шланг | 1 |
| 02 | 4377314 | Шланг | 1 |
| 03 | 4347294 | Шланг | 1 |
| 07 | 8070022 | Трубка | 2 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4273783 | Проставка | 2 |
| 10 | J271255 | Болт с шайбой | 2 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4174542 | Пробка | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4380616 | Адаптер | 3 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 6 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
