Консоль (левый) — HITACHI ML250R

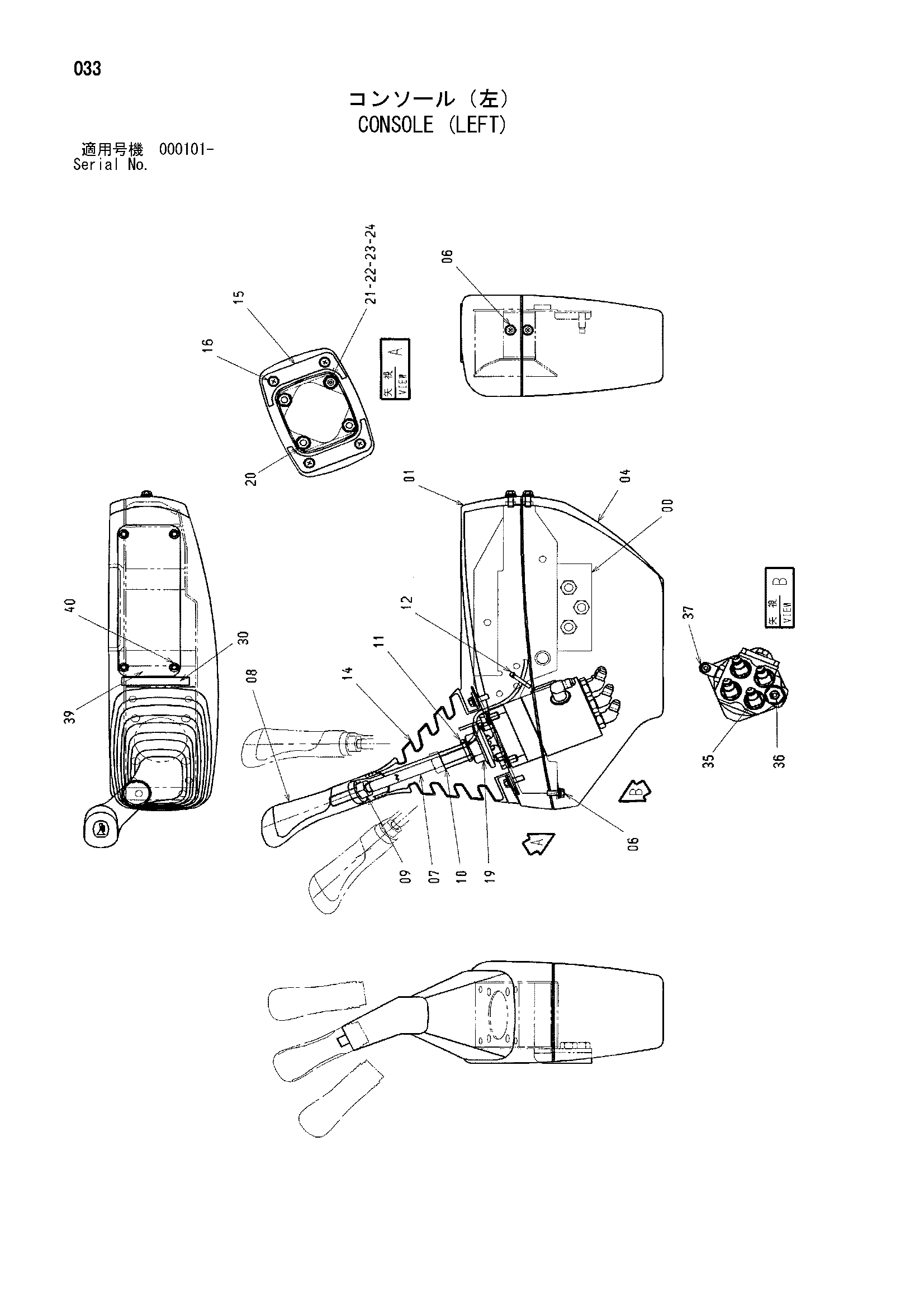

Заводская схема «Консоль (левый)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475035 | Рама | 1 |
| 01 | 4458283 | Крышка | 1 |
| 04 | 4458284 | Крышка | 1 |
| 06 | J680625 | Винт с шайбой | 4 |
| 07 | 4445322 | Рычаг | 1 |
| 08 | 2045472 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | 4326365 | Ленточный зажим | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 16 | J680620 | Винт с шайбой | 4 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J260816 | Болт с шайбой | 3 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4438279 | Болт | 1 |
| 22 | 4144011 | Пружинный штифт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 30 | 4459185 | Резиновая втулка | 1 |
| 35 | A852222 | Угловой штуцер | 4 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 3093432 | Пластина | 1 |
| 40 | 4475033 | Заклёпка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
