Над нагрузка трубопроводы — HITACHI ML250R

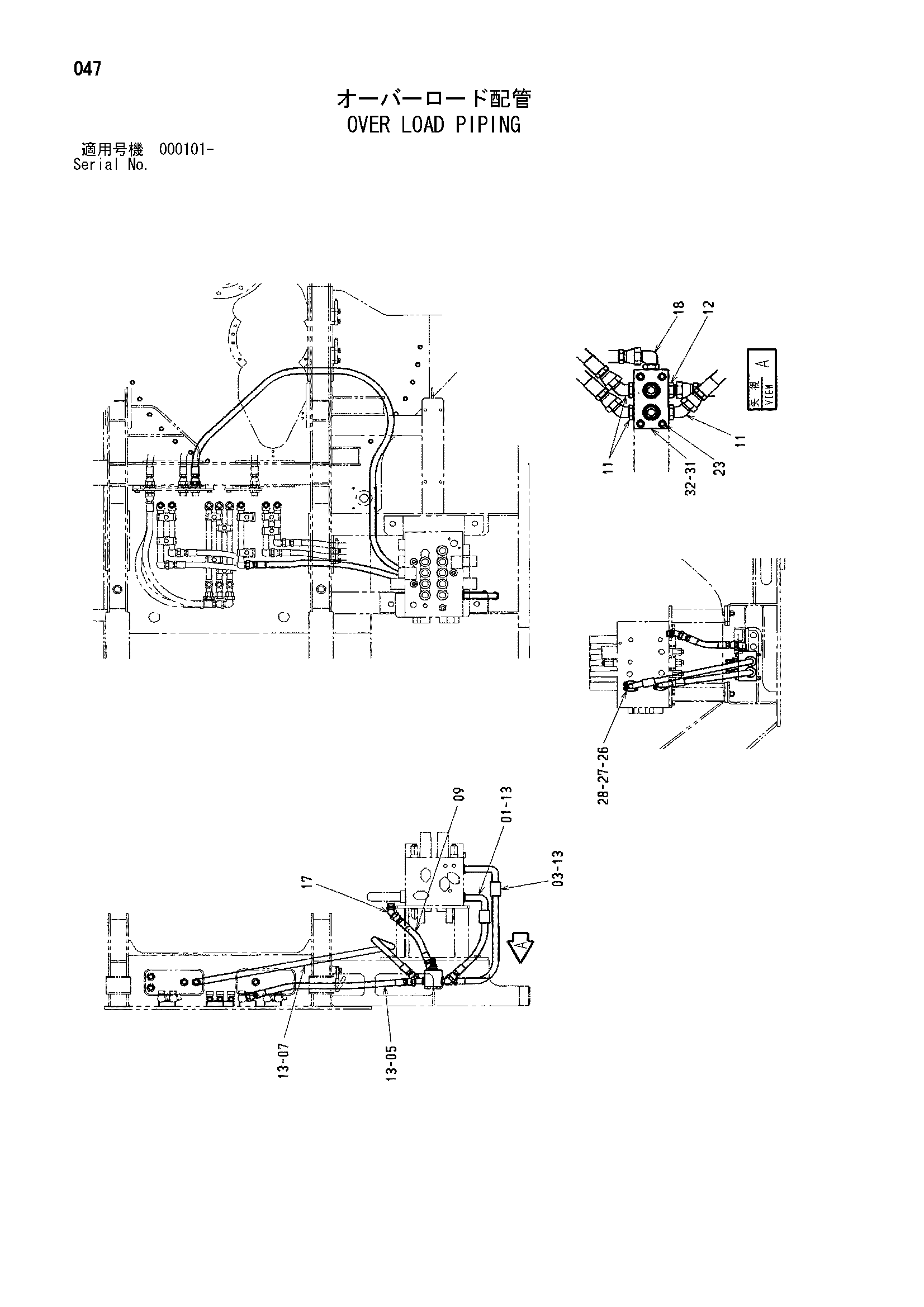

Заводская схема «Над нагрузка трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4602171 | Шланг | 1 |
| 03 | 4444051 | Шланг | 1 |
| 05 | 4602172 | Шланг | 1 |
| 07 | 4602173 | Шланг | 1 |
| 09 | 4370172 | Шланг | 1 |
| 11 | A853266 | Угловой штуцер | 3 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 6 |
| 17 | A852266 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A852366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | M341200 | Болт с внутренним шестигранником | 4 |
| 26 | 986910 | Разъёмный фланец | 4 |
| 27 | 971489 | Уплотнительное кольцо | 2 |
| 28 | J781030 | Болт с внутренним шестигранником | 8 |
| 31 | 9200501 | Клапан комбинированный | 2 |
| 32 | 2047599 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
