Пилотные гидролинии (1) — HITACHI ML250R

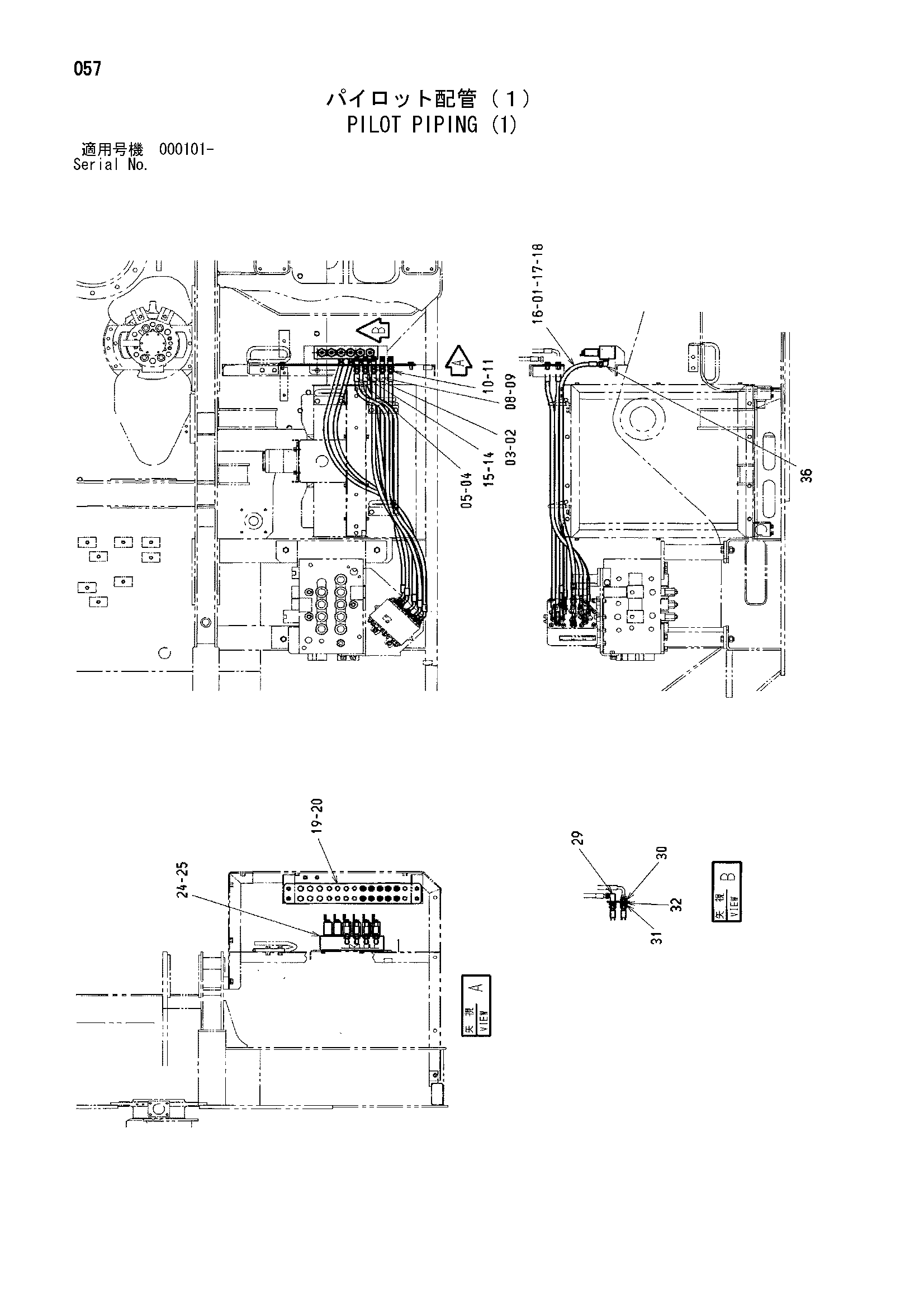

Заводская схема «Пилотные гидролинии (1)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475113 | Шланг | 1 |
| 01 | 4600864 | Шланг | 1 |
| 02 | 4366754 | Шланг | 1 |
| 03 | 4366754 | Шланг | 1 |
| 04 | 4431933 | Шланг | 1 |
| 05 | 4386662 | Шланг | 1 |
| 08 | 4402631 | Шланг | 1 |
| 09 | 4431933 | Шланг | 1 |
| 10 | 4439574 | Шланг | 1 |
| 11 | 4357984 | Шланг | 1 |
| 14 | 4366754 | Шланг | 1 |
| 15 | 4439574 | Шланг | 1 |
| 16 | 4600864 | Шланг | 1 |
| 17 | 4600865 | Шланг | 1 |
| 18 | 4600864 | Шланг | 1 |
| 19 | 3095436 | Пластина | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 24 | 4472311 | Электромагнитный клапан | 1 |
| 25 | J260816 | Болт с шайбой | 2 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 29 | 4285863 | Угловой штуцер | 5 |
| 30 | 4202532 | Адаптер | 5 |
| 31 | 4202531 | Гайка | 10 |
| 32 | A590914 | Пружинная шайба | 10 |
| 36 | A852323 | Угловой штуцер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
