Рукоять трубопроводы — HITACHI ML250R

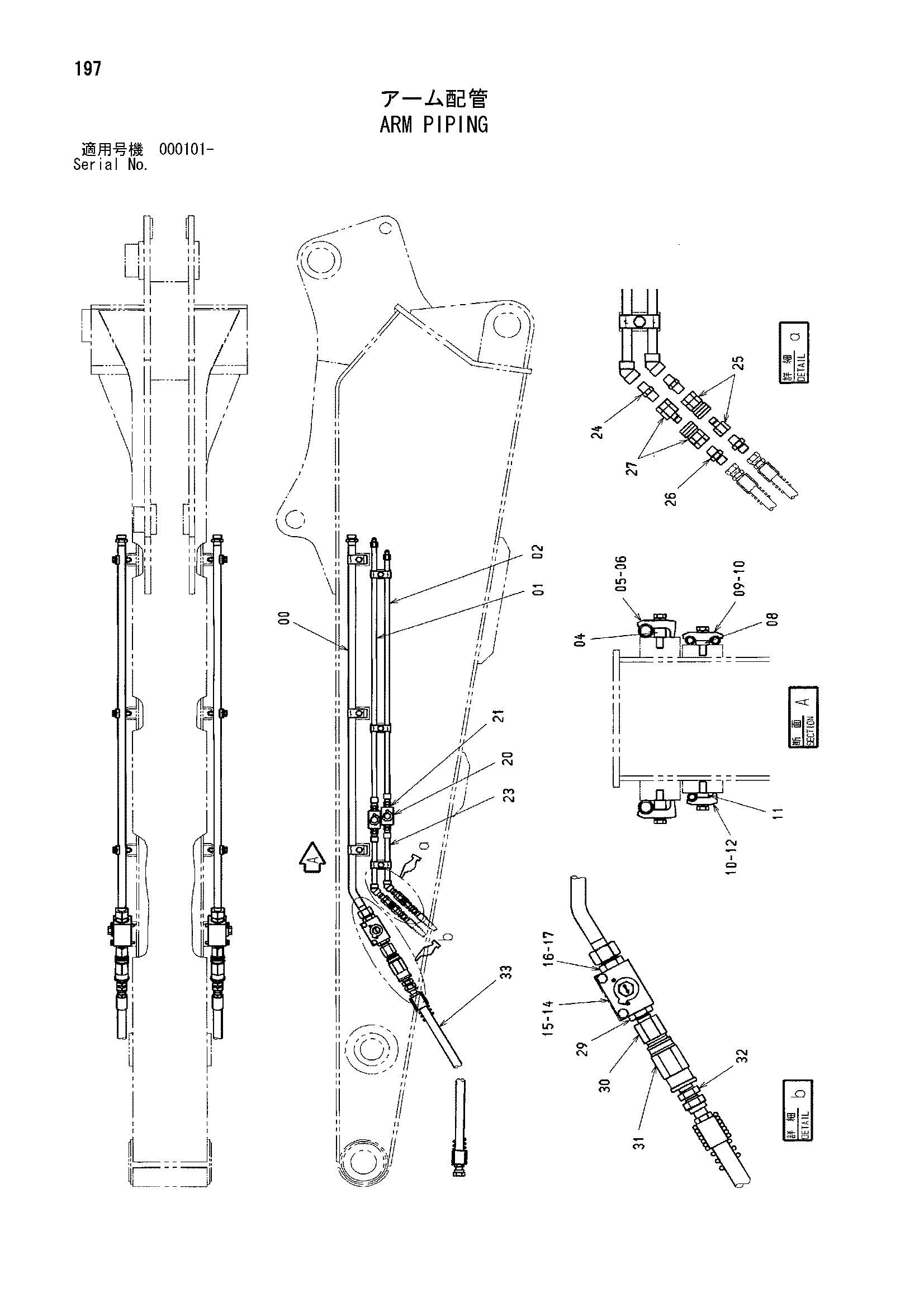

Заводская схема «Рукоять трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758370 | Трубка | 2 |
| 01 | 9758371 | Трубка | 2 |
| 02 | 9758373 | Трубка | 1 |
| 04 | 4273783 | Проставка | 6 |
| 05 | 4190126 | Хомут трубки | 6 |
| 06 | J271260 | Болт с шайбой | 6 |
| 06A | J901260 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4152729 | Проставка | 3 |
| 09 | 4189858 | Хомут трубки | 3 |
| 10 | J271250 | Болт с шайбой | 6 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4273781 | Проставка | 3 |
| 12 | 4190124 | Хомут трубки | 3 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | J271080 | Болт с шайбой | 4 |
| 15A | J901080 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A853188 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
| 20 | 4471212 | Запорный клапан | 3 |
| 21 | A852133 | Адаптер | 6 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9758372 | Трубка | 3 |
| 24 | 94-1702 | Адаптер | 3 |
| 25 | 4232933 | Самоуплотняющееся соединение | 1 |
| 26 | 94-1302 | Адаптер | 3 |
| 27 | 4059552 | Самоуплотняющееся соединение | 2 |
| 29 | 4340525 | Адаптер | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4259502 | Муфта халф | 2 |
| 31 | 4259503 | Муфта халф | 2 |
| 32 | 94-1304 | Адаптер | 2 |
| 33 | 4485016 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
