Дренажные трубопроводы (2) — HITACHI ML250R

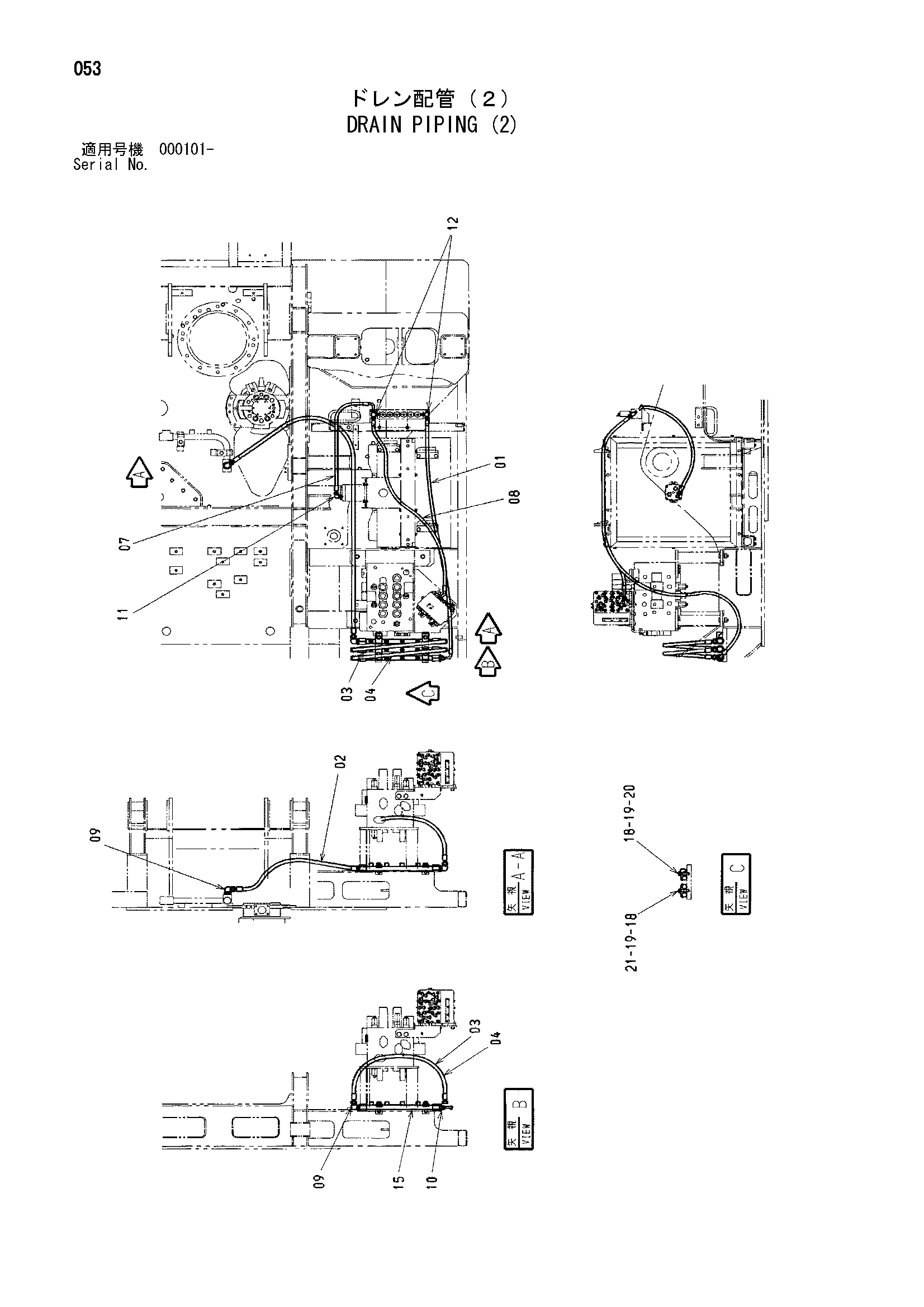

Заводская схема «Дренажные трубопроводы (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475043 | Шланг | 1 |
| 01 | 4326041 | Шланг | 1 |
| 02 | 4262931 | Шланг | 1 |
| 03 | 4250870 | Шланг | 1 |
| 04 | 4250870 | Шланг | 1 |
| 07 | 4313033 | Шланг | 1 |
| 08 | 4600864 | Шланг | 1 |
| 09 | 4353073 | Угловой штуцер | 6 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4380616 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852523 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 8070022 | Трубка | 3 |
| 18 | J271255 | Болт с шайбой | 4 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4273783 | Проставка | 4 |
| 20 | 4190126 | Хомут трубки | 2 |
| 21 | 4189859 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
