Поворот трубопроводы — HITACHI MH5510B

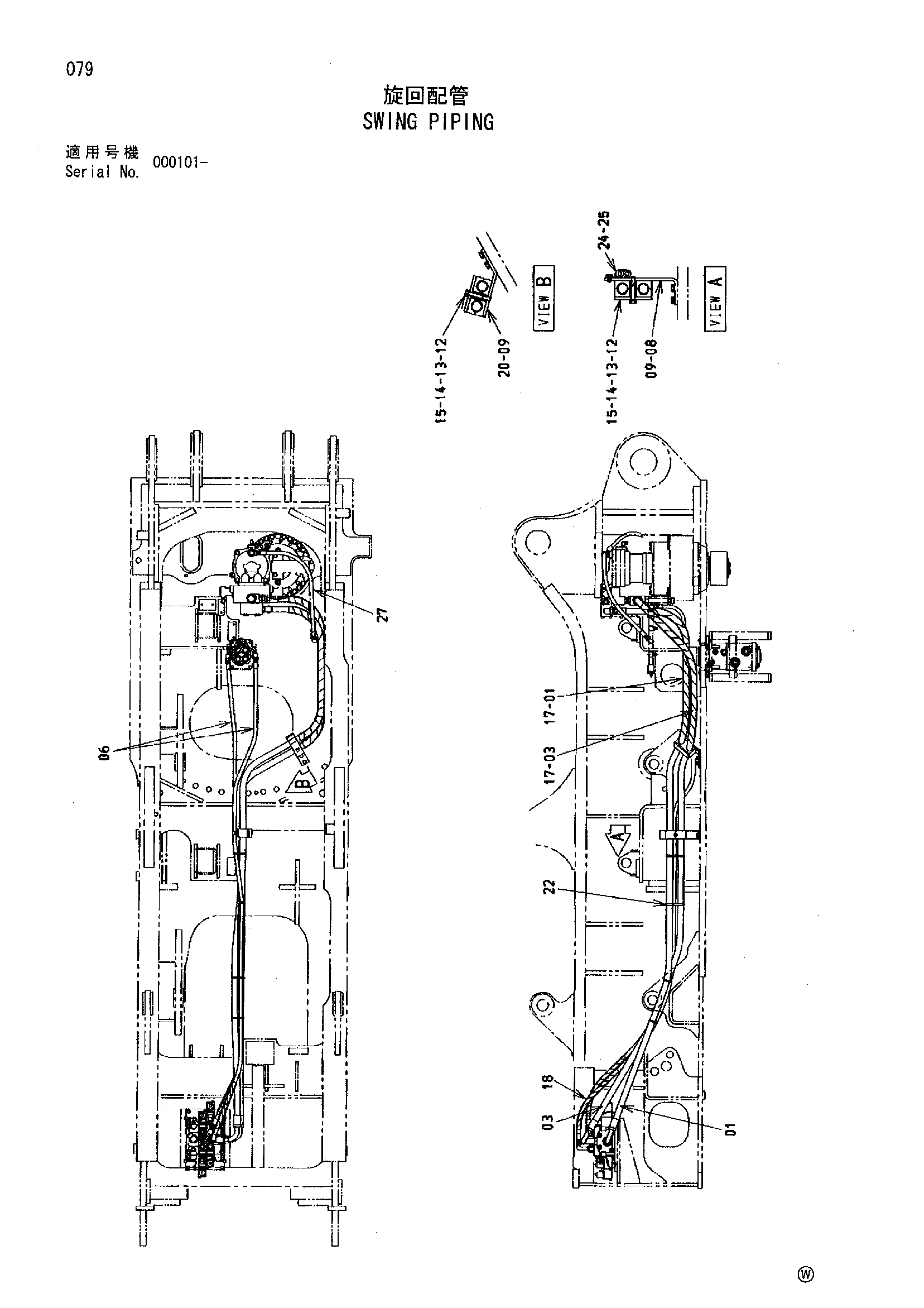

Заводская схема «Поворот трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4486398 | Шланг | 1 |
| 03 | 4486397 | Шланг | 1 |
| 06 | 4463706 | Шланг | 2 |
| 08 | 4486395 | Кронштейн | 1 |
| 09 | J011230 | Болт с шайбой | 4 |
| 09 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 09 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 12 | 4205615 | Хомут шланга | 4 |
| 13 | 4205614 | Проставка | 2 |
| 14 | 4224002 | Пластина | 2 |
| 15 | J011280 | Болт с шайбой | 2 |
| 15 | J271280 замена: J901280 | Болт с шайбой | 2 |
| 15 | J271280 замена: J222012 | Болт с шайбой | 2 |
| 17 | 4327294 | Защитный кожух | 4 |
| 18 | 4327293 | Защитный кожух | 4 |
| 20 | 4486396 | Кронштейн | 1 |
| 22 | 4121859 | Ленточный зажим | 6 |
| 24 | 4190266 | Зажим | 1 |
| 25 | J901216 | Болт | 1 |
| 27 | 4304464 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
