Кабина платформа — HITACHI MH5510B

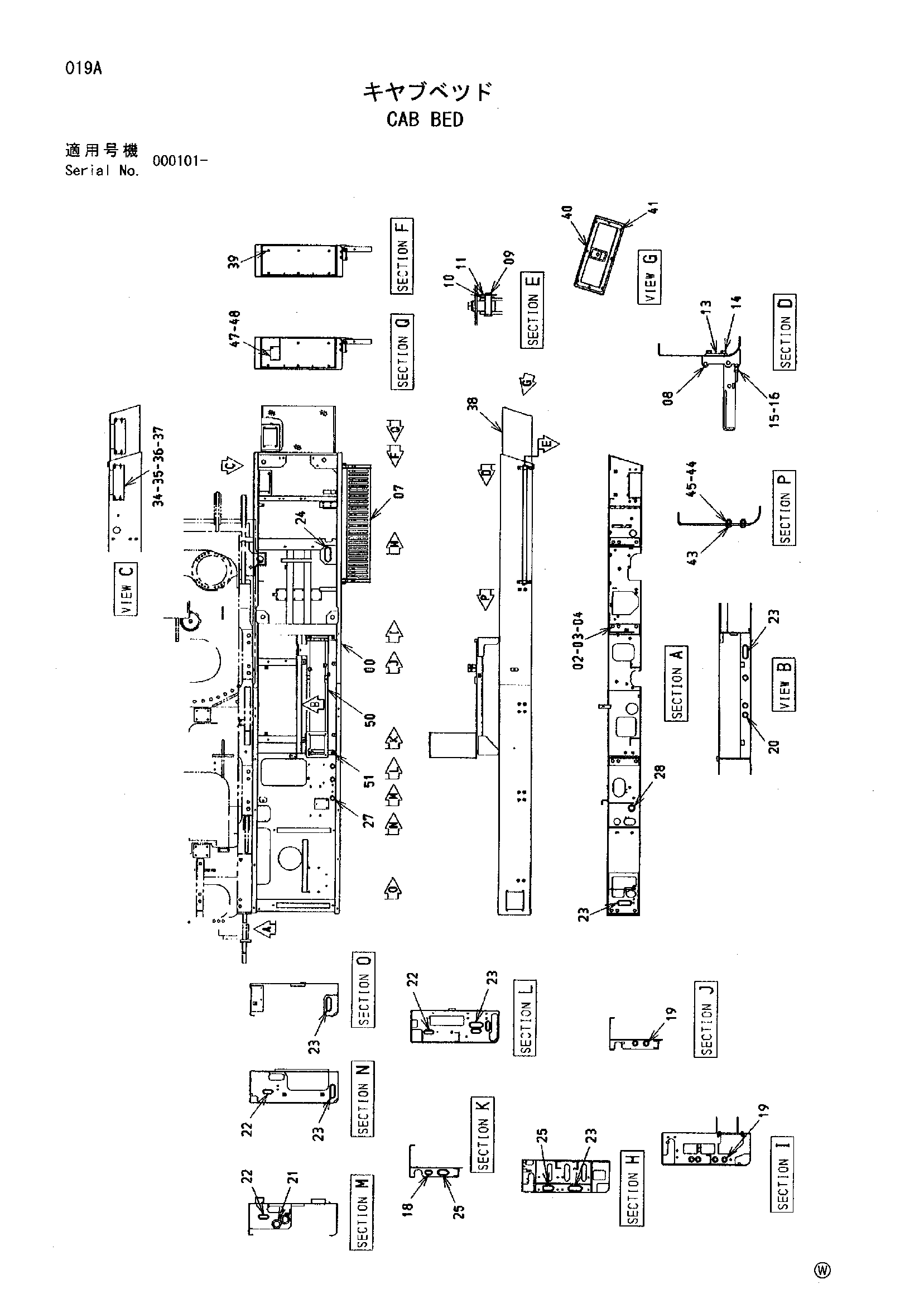

Заводская схема «Кабина платформа» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008563	Платформа кабина	1
02	J912050	Болт	12
03	4018545	Шайба	12
04	A590920	Пружинная шайба	12
07	8068313	Ступень	1
07	7044641	Ступень	1
08	3078623	Кронштейн	2
09	4338267	Палец	2
10	A590116	Плоская шайба	2
11	4022700	Стопорный палец	2
13	4340080	Пластина	2
14	J011225	Болт с шайбой	4
14	J271225 замена: J901225	Болт с шайбой	4
14	J271225 замена: J222012	Болт с шайбой	4
15	J901240	Болт	2
16	J950012	Гайка	2
18	4357608	Резиновая втулка	1
19	4203587	Резиновая втулка	6
20	4209294	Резиновая втулка	3
21	4211191	Резиновая втулка	2
22	4209956	Резиновая втулка	5
23	4213560	Резиновая втулка	6
24	4270921	Резиновая втулка	1
25	4213559	Резиновая втулка	2
27	4184582	Резиновая втулка	3
28	4207839	Резиновая втулка	1
34	4345844	Крышка	2
35	M361030	Болт винг	8
36	A590910	Пружинная шайба	8
37	A590110	Плоская шайба	8
38	7043497	Ящик для инструментов	1
40	8080012	Крышка	1
41	J011025	Болт с шайбой	8
41	J271025 замена: J901025	Болт с шайбой	8
41	J271025 замена: J222010	Болт с шайбой	8
42	J021030	Болт с шайбой	6
42	J271030 замена: J901030	Болт с шайбой	6
42	J271030 замена: J222010	Болт с шайбой	6
43	J901225	Болт	12
44	A590912	Пружинная шайба	12
45	J950012	Гайка	12
47	4481427	Крышка	1
48	J011025	Болт с шайбой	3
48	J271025 замена: J901025	Болт с шайбой	3
48	J271025 замена: J222010	Болт с шайбой	3
50	6021384	Стойка	1
51	J031040	Болт с шайбой	4
51	J281040 замена: J901040	Болт с шайбой	4
51	J281040 замена: 4486055	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
