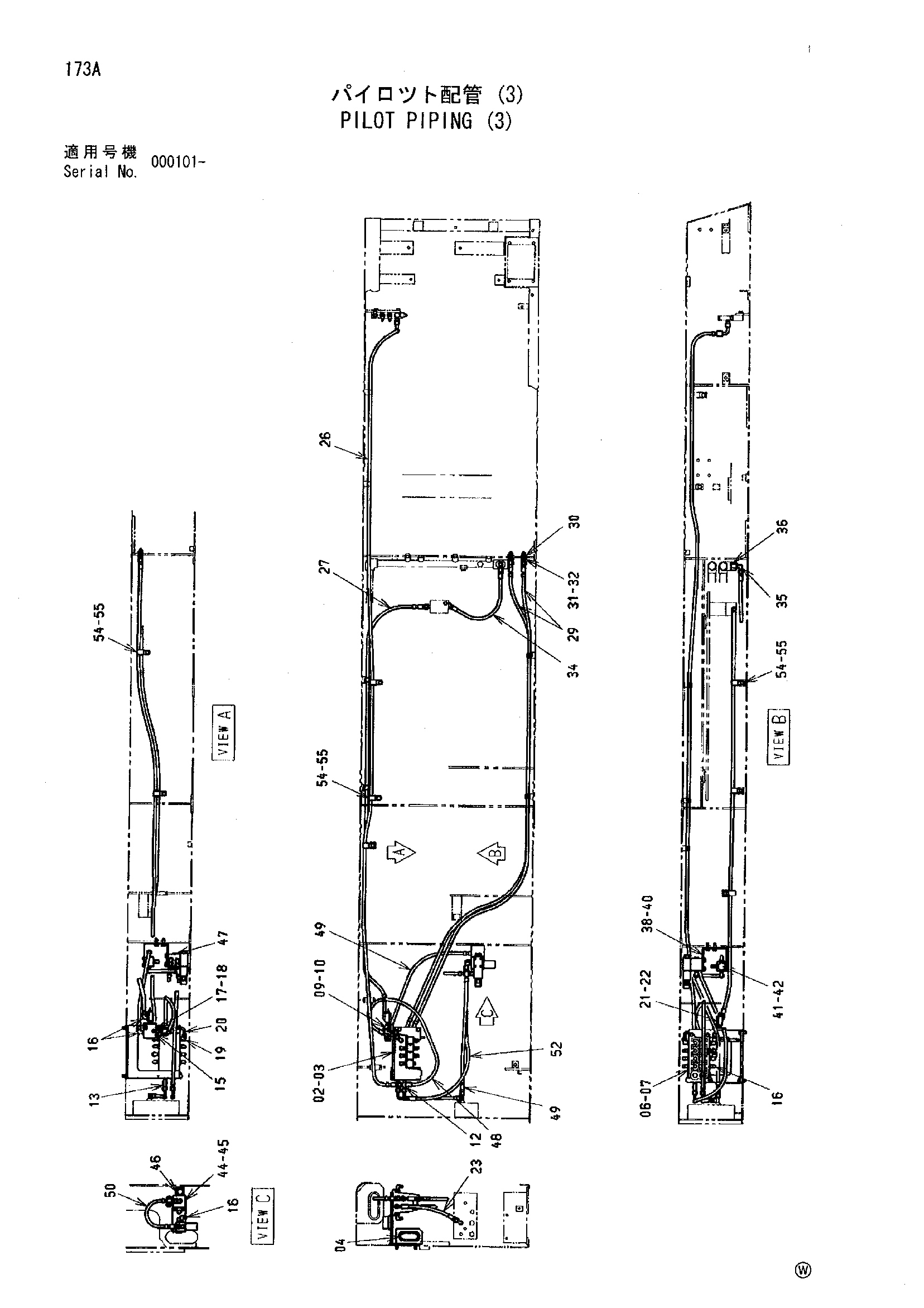

Пилотные гидролинии (3) — HITACHI MH5510B
Заводская схема «Пилотные гидролинии (3)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8067235 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 06 | 9218248 | Электромагнитный клапан | 1 |
| 07 | J010830 | Болт с шайбой | 3 |
| 07 | J260830 замена: J900830 | Болт с шайбой | 3 |
| 07 | J260830 замена: A590108 | Болт с шайбой | 3 |
| 09 | 4368190 | Пилотный клапан | 1 |
| 10 | J260845 | Болт с шайбой | 2 |
| 10A | J900845 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4222016 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4207300 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 15 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4317623 | Штуцер трубки | 1 |
| 19 | 4317622 | Штуцер трубки | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4317430 | Трубка | 1 |
| 21 | 4350512 | Переходник S | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4346128 | Штуцер | 1 |
| 23 | 4376274 | Шланг | 1 |
| 26 | 4258700 | Шланг | 1 |
| 27 | 4370728 | Шланг | 1 |
| 29 | 4475998 | Шланг | 2 |
| 30 | 4317426 | Адаптер | 2 |
| 31 | 4202531 | Гайка | 2 |
| 32 | A590914 | Пружинная шайба | 2 |
| 34 | 4341688 | Нейлоновый шланг | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4263454 | Переходник S | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 3097098 | Стойка | 1 |
| 40 | J011030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 41 | 4302289 | Электромагнитный клапан | 1 |
| 42 | J010616 | Болт с шайбой | 2 |
| 42 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 42 | J260616 замена: A590106 | Болт с шайбой | 2 |
| 44 | 3096909 | Коллектор | 1 |
| 45 | J011025 | Болт с шайбой | 2 |
| 45 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 45 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 46 | 4477869 | Клапан редукинг | 1 |
| 47 | 4093624 | Пробка | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4324597 | Шланг | 1 |
| 49 | 4375295 | Шланг | 2 |
| 50 | 4390224 | Шланг | 1 |
| 52 | 4360039 | Шланг | 1 |
| 54 | 4190292 | Зажим | 8 |
| 55 | J011025 | Болт с шайбой | 8 |
| 55 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 55 | J271025 замена: J222010 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
