Ковш (1222)(1) — HITACHI MH5510B

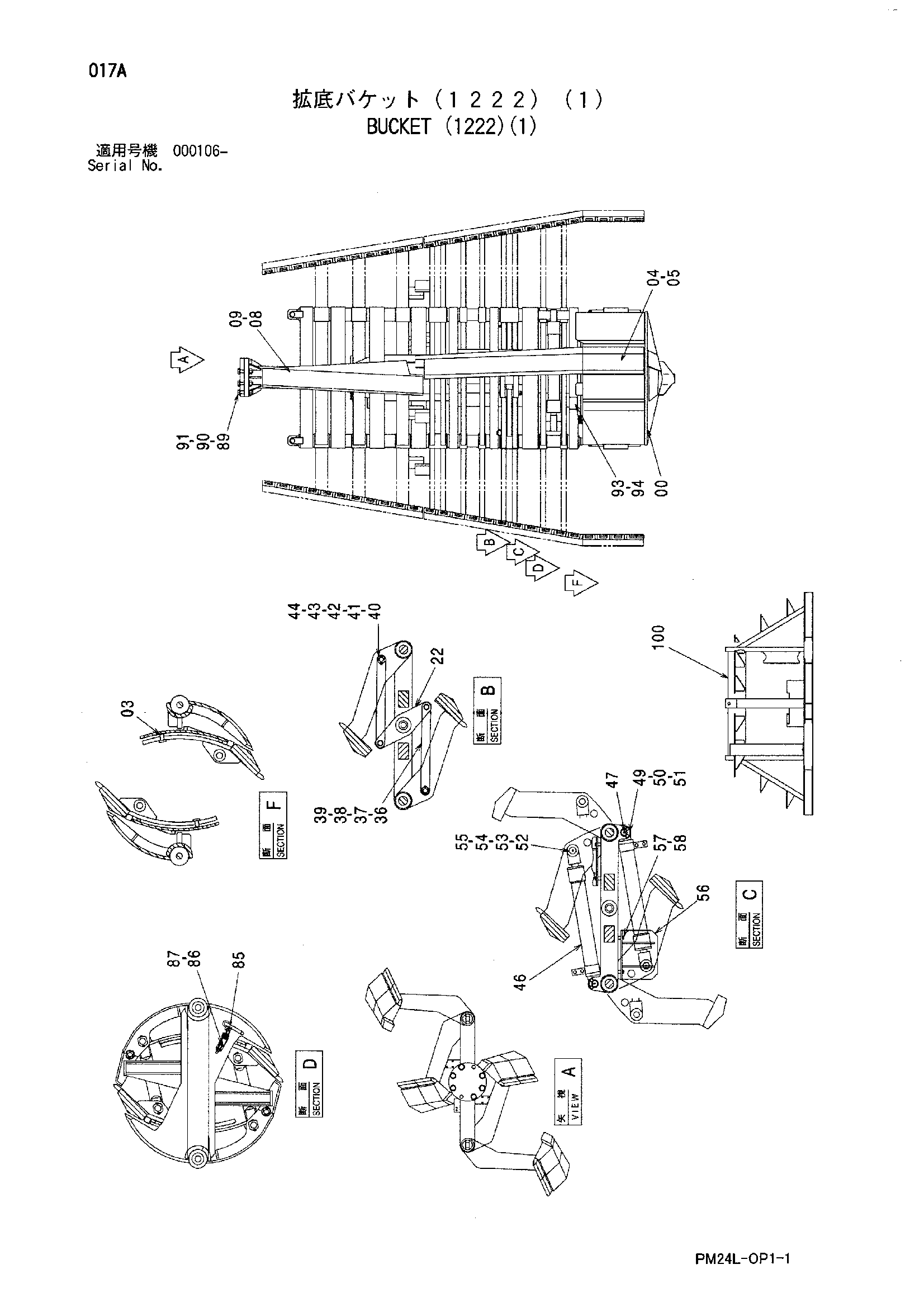

Заводская схема «Ковш (1222)(1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018619 | Ковш | 1 |
| 03 | 9753249 | Ограничитель | 2 |
| 04 | 5006702 | Отвал | 1 |
| 04A | 4206581 | Резец | 4 |
| 04B | 4209335 | Резец | 4 |
| 04C | 4287563 | Резец | 11 |
| 04D | 4287564 | Резец | 11 |
| 05 | 5006703 | Отвал | 1 |
| 05A | 4206581 | Резец | 5 |
| 05B | 4209335 | Резец | 3 |
| 05C | 4287563 | Резец | 11 |
| 05D | 4287564 | Резец | 11 |
| 08 | 6018614 | Отвал | 1 |
| 08A | 4287563 | Резец | 11 |
| 08B | 4287564 | Резец | 11 |
| 09 | 6018615 | Отвал | 1 |
| 09A | 4287563 | Резец | 11 |
| 09B | 4287564 | Резец | 11 |
| 22 | 8077439 | Екуализер | 1 |
| 36 | 4425109 | Тяга | 2 |
| 37 | 4144523 | Палец | 2 |
| 38 | A590130 | Плоская шайба | 2 |
| 39 | A768050 | Шплинт | 2 |
| 40 | 4278557 | Палец | 2 |
| 41 | 4274837 | Ограничитель | 2 |
| 42 | J901055 | Болт | 2 |
| 43 | J950010 | Гайка | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 46 | 4425111 | Гидроцилиндр | 2 |
| 47 | J75481 | Пресс-маслёнка | 4 |
| 49 | 4278561 | Стопорная пластина | 2 |
| 50 | J901020 | Болт | 4 |
| 51 | A590910 | Пружинная шайба | 4 |
| 52 | 4274829 | Палец | 2 |
| 53 | 4278562 | Ограничитель | 2 |
| 54 | J901075 | Болт | 2 |
| 55 | J950010 | Гайка | 2 |
| 56 | 8052513 | Крышка | 2 |
| 57 | J901020 | Болт | 8 |
| 58 | A590910 | Пружинная шайба | 8 |
| 85 | 4144503 | Пружина | 1 |
| 86 | J901265 | Болт | 1 |
| 87 | J950012 | Гайка | 1 |
| 89 | J932402 | Болт | 6 |
| 90 | J951024 | Гайка | 6 |
| 91 | 4085614 | Шайба | 12 |
| 94 | M492564 | Приводной винт | 4 |
| 100 | 6018289 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
