Муфта устройство — HITACHI MH5510B

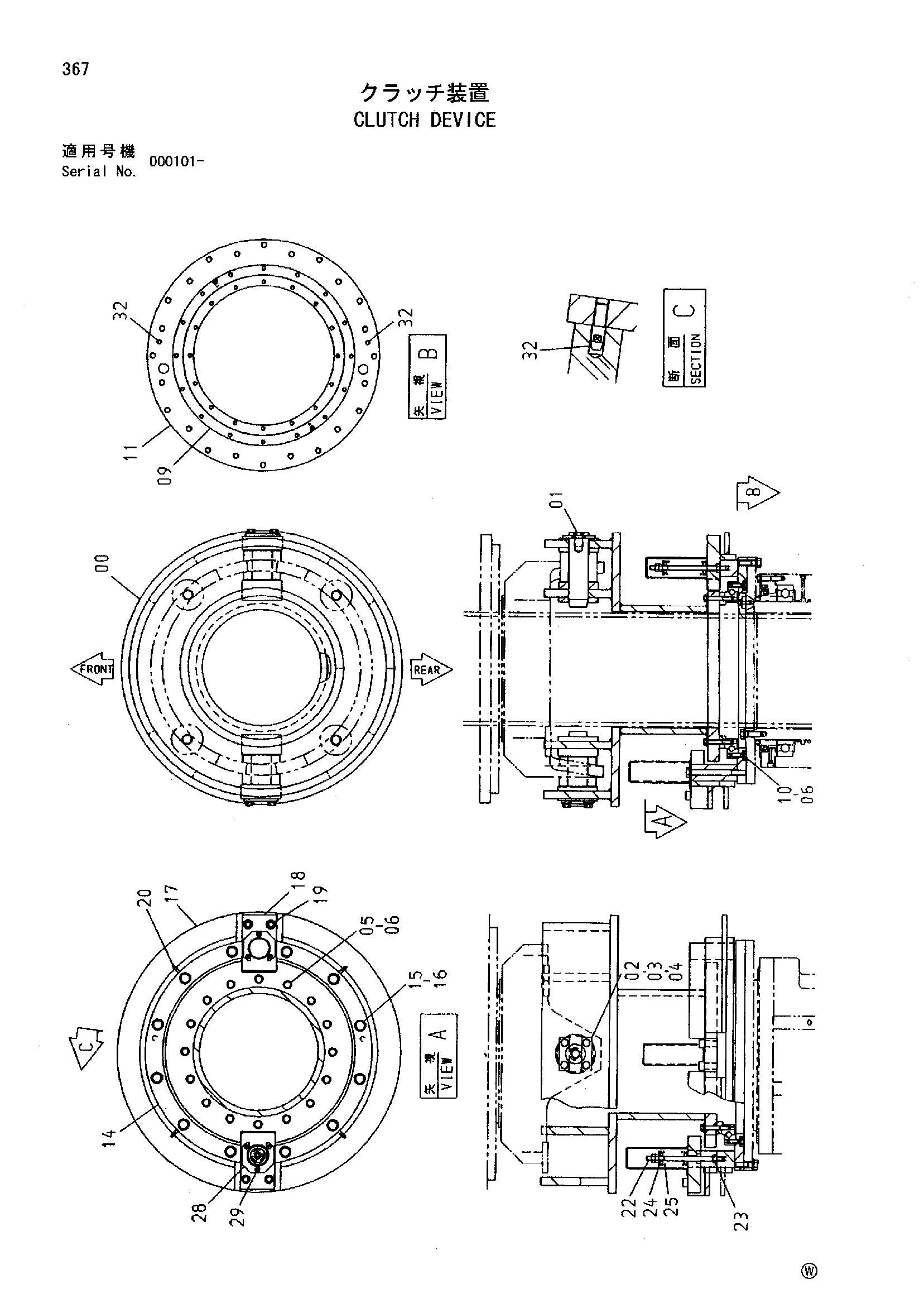

Заводская схема «Муфта устройство» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036756 | Соединение | 1 |
| 01 | 4409986 | Палец | 2 |
| 02 | X4247 | Стопорная пластина | 4 |
| 03 | J901635 | Болт | 8 |
| 04 | A590916 | Пружинная шайба | 8 |
| 05 | J931490 замена: J921490 | Болт | 16 |
| 05 | J921490 | Болт | 16 |
| 06 | J222014 | Шайба | 32 |
| 09 | 4318615 | Подшипник. свингкиркл | 1 |
| 10 | J931445 замена: J921445 | Болт | 16 |
| 10 | J921445 | Болт | 16 |
| 11 | 3086403 | Пластина | 1 |
| 14 | 3087504 | Направляющая кольцо | 1 |
| 15 | J932015 | Болт | 12 |
| 16 | 4018545 | Шайба | 12 |
| 17 | 8076734 | Кольцо держатель | 1 |
| 18 | 4421968 | Пластина | 2 |
| 19 | M342071 | Болт с внутренним шестигранником | 4 |
| 20 | J75481 | Пресс-маслёнка | 4 |
| 22 | 4409998 | Шток | 2 |
| 23 | J950016 | Гайка | 6 |
| 24 | 4410000 | Седло пружины | 4 |
| 25 | 4317511 | Пружина | 2 |
| 28 | 9752975 | Крышка | 2 |
| 29 | M341020 | Болт с внутренним шестигранником | 6 |
| 32 | 4248197 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
