Каталог запчастей HITACHI
Двигатель — HITACHI MH5510B

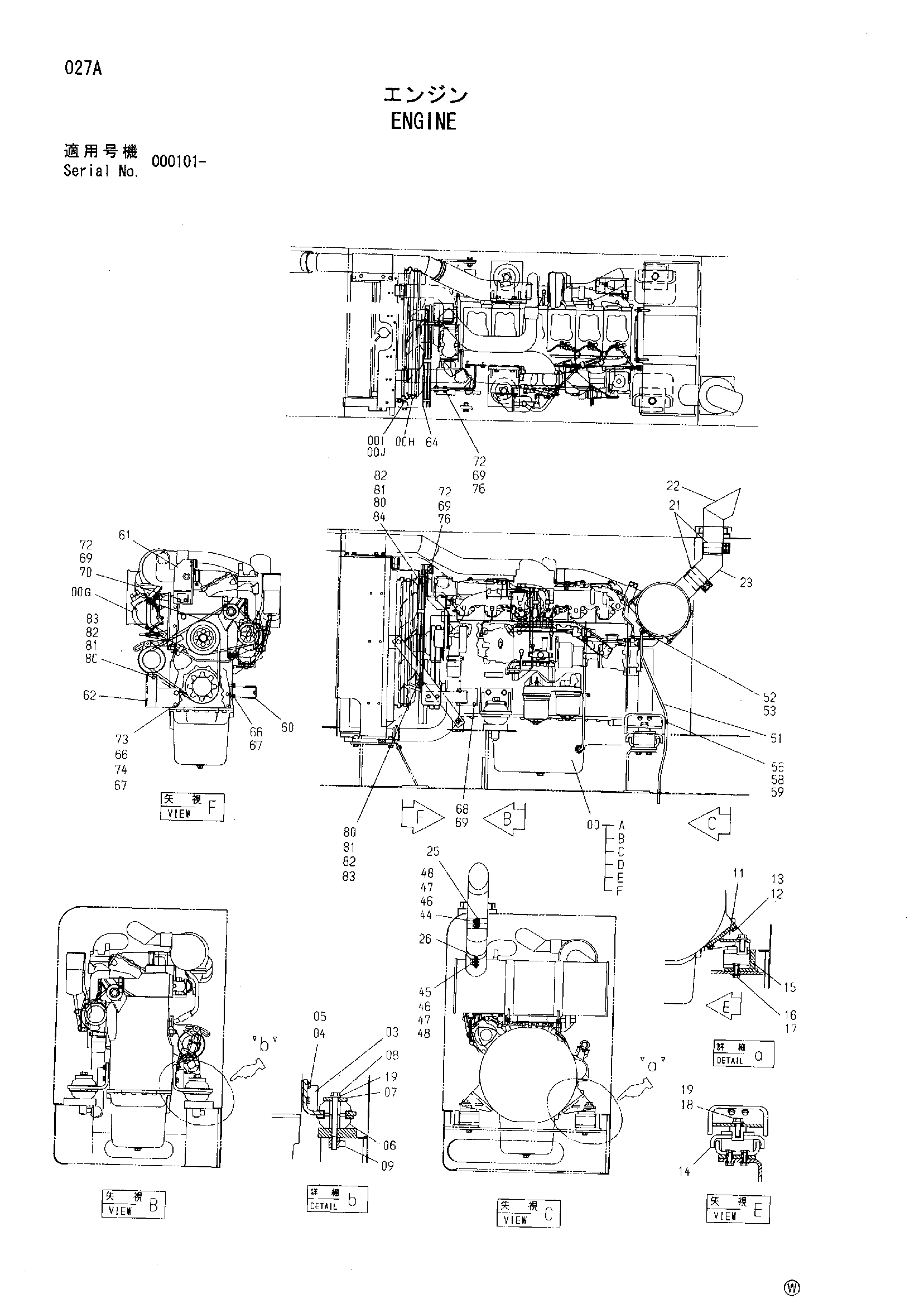

Заводская схема «Двигатель» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4477561 | Двигатель | 1 |
| 00A | 4431987 | Ремень вентилятор | 1 |
| 00B | 4407097 | Масляный фильтр | 1 |
| 00C | 4407156 | Масляный фильтр | 1 |
| 00D | 4407157 | Топливный фильтр | 1 |
| 00E | 4407158 | Манжета | 2 |
| 00F | 4407159 | Уплотнительное кольцо | 2 |
| 00G | 4408110 | Ремень V | 1 |
| 00H | 4613123 | Кожух | 1 |
| 00I | 4613124 | Уплотнение воздушный | 1 |
| 00J | 4612919 | Хомут | 1 |
| 03 | 8075628 | Кронштейн | 2 |
| 04 | J901450 | Болт | 8 |
| 05 | 4086894 | Шайба | 8 |
| 06 | 4183995 | Амортизатор | 4 |
| 07 | 4247426 | Пластина | 2 |
| 08 | J932218 | Болт | 2 |
| 09 | 9742550 | Гайка спекиал | 2 |
| 11 | 8073617 | Кронштейн | 2 |
| 12 | J901235 | Болт | 8 |
| 13 | 4086891 | Шайба | 8 |
| 14 | 4246497 | Амортизатор | 2 |
| 15 | 8059551 | Ограничитель | 2 |
| 16 | J931645 | Болт | 4 |
| 17 | 4114405 | Шайба | 4 |
| 18 | J932250 | Болт | 2 |
| 19 | 4089822 | Шайба | 4 |
| 21 | 9753126 | Лента | 2 |
| 22 | 8073638 | Выпускная труба | 1 |
| 23 | 8073637 | Выпускная труба | 1 |
| 25 | 4407342 | Регулировочная шайба | 1 |
| 26 | 4407343 | Регулировочная шайба | 1 |
| 44 | J901030 | Болт | 2 |
| 45 | J901040 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 4 |
| 47 | A590110 | Плоская шайба | 4 |
| 48 | J950010 | Гайка | 4 |
| 51 | 4415566 | Трубка | 1 |
| 52 | 4407608 | Угловой штуцер | 1 |
| 53 | 4508575 | Хомут шланга | 1 |
| 56 | 4190272 | Зажим | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 59 | J901018 замена: J901020 | Болт | 1 |
| 59 | J901020 | Болт | 1 |
| 60 | 8089611 | Кронштейн | 1 |
| 61 | 8089645 | Кронштейн | 1 |
| 62 | 3096301 | Кронштейн | 1 |
| 64 | 4486390 | Защита вентилятор | 1 |
| 66 | J901225 | Болт | 3 |
| 67 | A590912 | Пружинная шайба | 3 |
| 68 | J901020 | Болт | 1 |
| 69 | A590910 | Пружинная шайба | 7 |
| 70 | M111050 замена: J241050 | Болт | 2 |
| 70 | J241050 | Болт | 2 |
| 72 | A590110 | Плоская шайба | 6 |
| 73 | J901630 | Болт | 1 |
| 74 | A590916 | Пружинная шайба | 1 |
| 76 | J901030 | Болт | 4 |
| 80 | A590112 | Плоская шайба | 6 |
| 81 | A590912 | Пружинная шайба | 3 |
| 82 | J950012 | Гайка | 3 |
| 83 | J901232 замена: J901235 | Болт | 2 |
| 83 | J901235 | Болт | 2 |
| 84 | J901245 | Болт |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
