Нижний рама трубопроводы (2) — HITACHI MH5510B

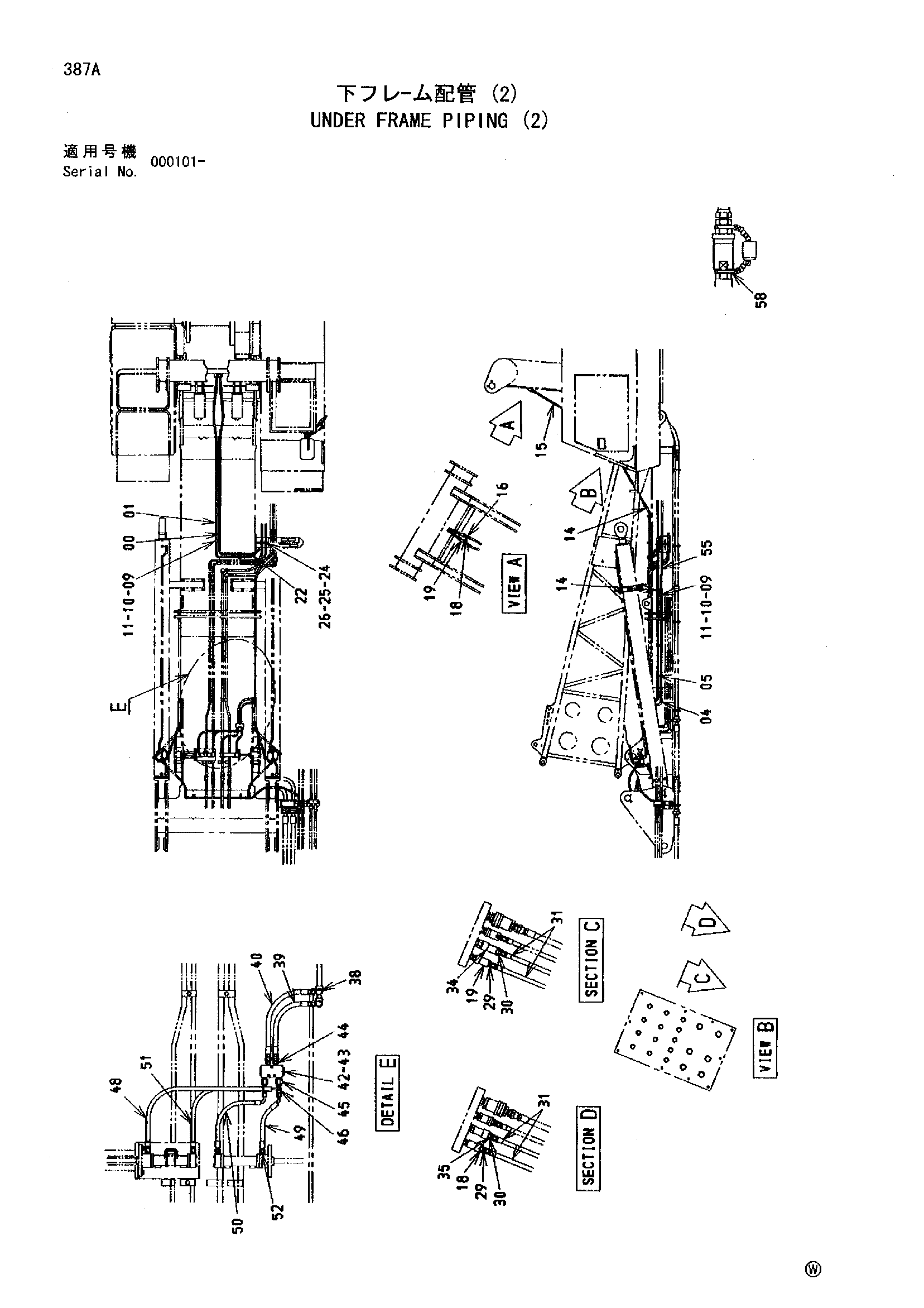

Заводская схема «Нижний рама трубопроводы (2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8093889	Трубка	1
01	8093890	Трубка	1
04	8093892	Трубка	1
05	8093893	Трубка	1
09	4189858	Хомут трубки	6
10	4273782	Проставка	6
11	J011245	Болт с шайбой	6
11	J271245 замена: J901245	Болт с шайбой	6
11	J271245 замена: J222012	Болт с шайбой	6
14	4210361	Адаптер	6
14A	4506418	Уплотнительное кольцо	1
15	4305283	Шланг	2
16	4221287	Адаптер	2
18	4033129	Самоуплотняющееся соединение	2
18A	4048090	Пылезащитный колпачок	1
19	4033130	Самоуплотняющееся соединение	2
19A	4048091	Пылезащитный колпачок	1
22	4614027	Шланг	2
24	4315207	Адаптер	4
25	4316589	Гайка	4
26	A590920	Пружинная шайба	4
29	4221287	Адаптер	2
30	4210361	Адаптер	2
30A	4506418	Уплотнительное кольцо	1
31	4304417	Шланг	4
34	4362560	Самоуплотняющееся соединение	1
35	4362561	Самоуплотняющееся соединение	1
38	4154672	Угловой штуцер	2
38A	4506418	Уплотнительное кольцо	1
39	4242432	Шланг	1
40	4247376	Шланг	1
42	4353667	Обратный клапан	1
43	M340860	Болт с внутренним шестигранником	3
44	4266331	Адаптер	2
45	4357003	Адаптер	2
46	4205363	Тройник	2
46A	4509180	Уплотнительное кольцо	1
48	4227000	Шланг	1
49	4323283	Шланг	1
50	4315332	Шланг	1
51	4305224	Шланг	1
52	4200466	Адаптер	4
52A	4509180	Уплотнительное кольцо	1
55	4305259	Шланг	2
58	4044883	Хомут	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
