Суб-плате детали — HITACHI MH5510B

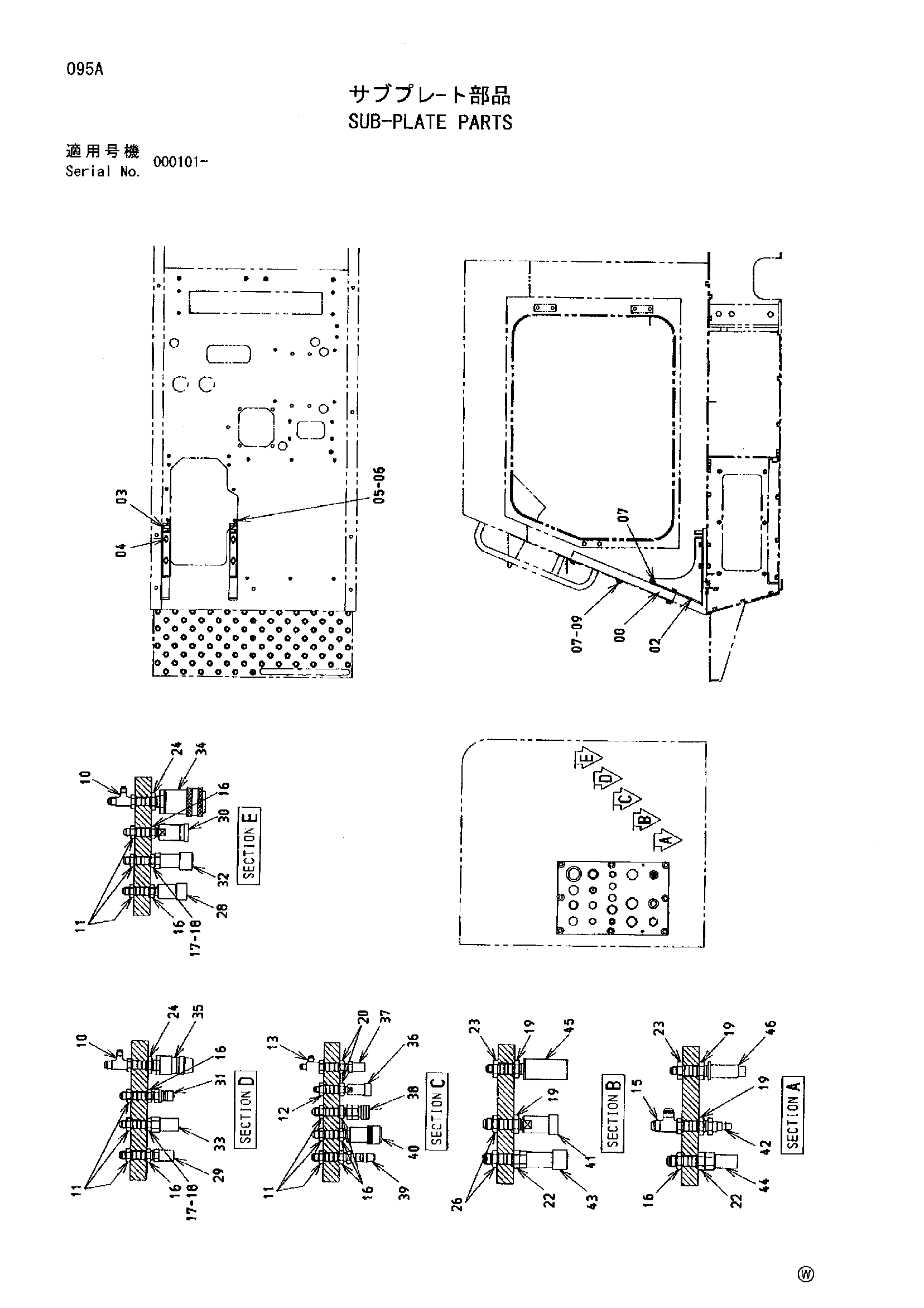

Заводская схема «Суб-плате детали» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048581 | Пластина | 1 |
| 02 | 8077353 | Кронштейн | 2 |
| 03 | 9753259 | Кронштейн | 2 |
| 04 | J021045 | Болт с шайбой | 4 |
| 04 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 04 | J271045 замена: J222010 | Болт с шайбой | 4 |
| 05 | M261050 | Болт | 2 |
| 06 | J950010 | Гайка | 2 |
| 07 | J011025 | Болт с шайбой | 12 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 07 | J271025 замена: J222010 | Болт с шайбой | 12 |
| 09 | J217083 | Шайба | 8 |
| 10 | 4303003 | Тройник | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852144 | Адаптер | 9 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852143 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852443 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4286917 | Тройник | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4234652 | Адаптер | 7 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4362457 | Адаптер | 2 |
| 18 | 4506418 | Уплотнительное кольцо | 2 |
| 19 | 4208243 | Адаптер | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4142256 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4224932 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 2 |
| 23 | 4317612 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4227062 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4250084 | Адаптер | 3 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4033130 | Самоуплотняющееся соединение | 1 |
| 28A | 4048091 | Колпачок | 1 |
| 29 | 4033129 | Самоуплотняющееся соединение | 1 |
| 29A | 4048090 | Колпачок | 1 |
| 30 | 4251234 | Самоуплотняющееся соединение | 1 |
| 31 | 4251235 | Самоуплотняющееся соединение | 1 |
| 32 | 4362560 | Самоуплотняющееся соединение | 1 |
| 33 | 4362561 | Самоуплотняющееся соединение | 1 |
| 34 | 4411187 | Самоуплотняющееся соединение | 1 |
| 35 | 4095396 | Самоуплотняющееся соединение | 1 |
| 36 | 4022907 | Самоуплотняющееся соединение | 1 |
| 36A | 4072595 | Колпачок | 1 |
| 37 | 4022908 | Самоуплотняющееся соединение | 1 |
| 37A | 4072596 | Колпачок | 1 |
| 38 | 4073092 | Самоуплотняющееся соединение | 1 |
| 39 | 4095394 | Самоуплотняющееся соединение | 1 |
| 40 | 4095393 | Самоуплотняющееся соединение | 1 |
| 41 | 4251232 | Самоуплотняющееся соединение | 1 |
| 41 | 4041579 | Самоуплотняющееся соединение | 1 |
| 41A | 4072597 | Колпачок | 1 |
| 42 | 4251233 | Самоуплотняющееся соединение | 1 |
| 42 | 4041578 | Самоуплотняющееся соединение | 1 |
| 42A | 4072598 | Колпачок | 1 |
| 43 | 4362563 | Самоуплотняющееся соединение | 1 |
| 44 | 4362562 | Самоуплотняющееся соединение | 1 |
| 45 | 4041579 | Самоуплотняющееся соединение | 1 |
| 45 | 4251232 | Самоуплотняющееся соединение | 1 |
| 46 | 4041578 | Самоуплотняющееся соединение | 1 |
| 46 | 4251233 | Самоуплотняющееся соединение | 1 |
| 52 | 4055312 | Ленточный зажим | 10 |
| 53 | 4044883 | Хомут | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
