Управление панель — HITACHI MH5510B

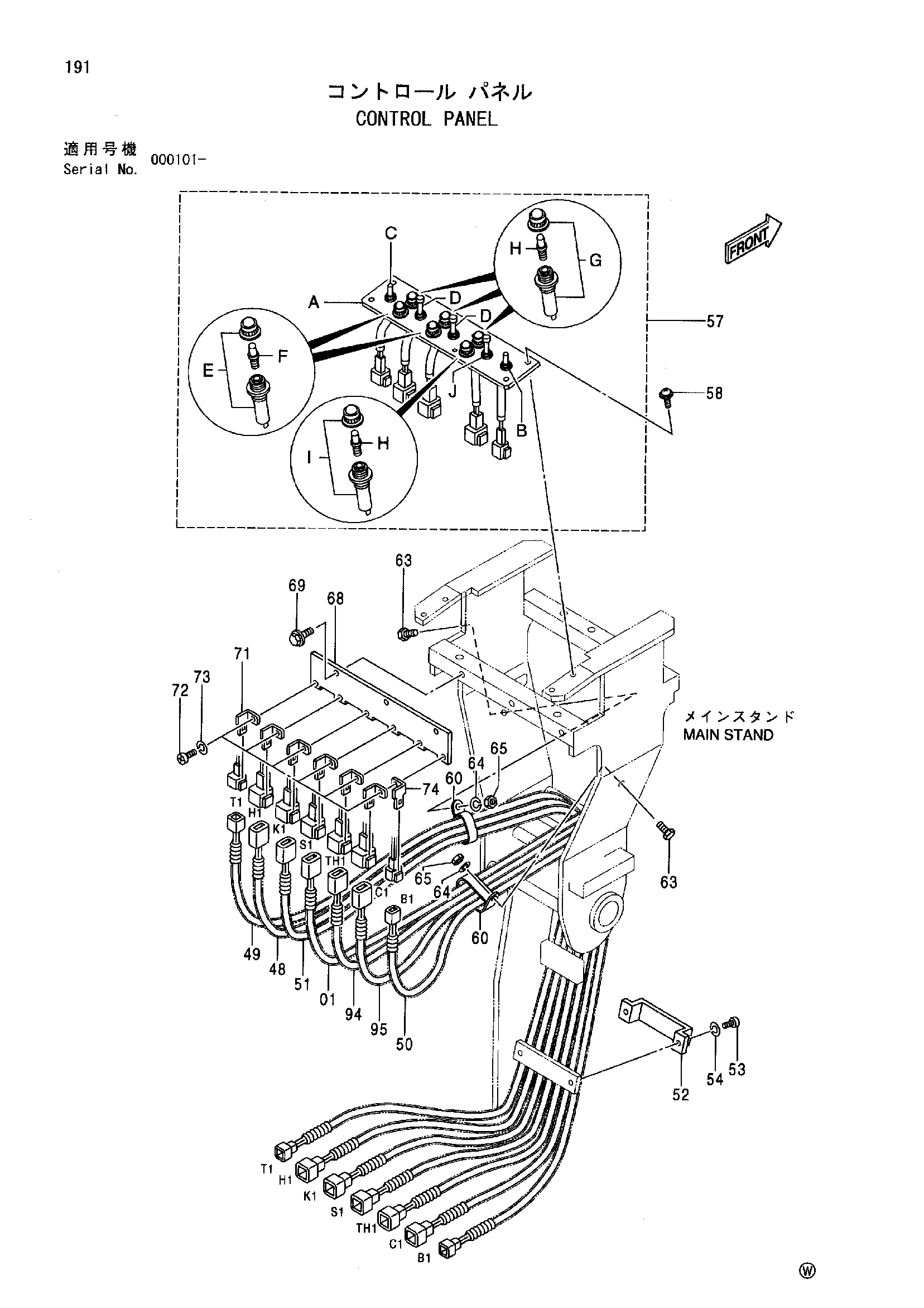

Заводская схема «Управление панель» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060957 | Жгут проводов | 1 |
| 48 | 8060958 | Жгут проводов | 1 |
| 49 | 8060959 | Жгут проводов | 1 |
| 50 | 8060960 | Жгут проводов | 1 |
| 51 | 8089422 | Жгут проводов | 1 |
| 52 | 4339552 | Хомут | 1 |
| 53 | M430610 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 57 | 7043010 | Панель управление в сборе | 1 |
| 57A | 2048477 | Панель | 1 |
| 57B | 4331444 | Выключатель | 1 |
| 57C | 4331445 | Выключатель | 1 |
| 57D | 4310217 | Выключатель | 2 |
| 57E | 4324000 | Держатель | 2 |
| 57F | 4324002 | Фонарь | 2 |
| 57G | 4324001 | Держатель | 3 |
| 57H | 4331446 | Фонарь | 4 |
| 57I | 4435721 | Держатель | 1 |
| 57J | 4406625 | Выключатель | 1 |
| 58 | J680512 | Винт с шайбой | 4 |
| 60 | 4259817 | Зажим | 2 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | J950010 | Гайка | 2 |
| 68 | 4341081 | Пластина | 1 |
| 69 | J010614 | Болт с шайбой | 3 |
| 69 | J260614 замена: J900614 | Болт с шайбой | 3 |
| 69 | J260614 замена: A590106 | Болт с шайбой | 3 |
| 71 | 4252767 | Кронштейн | 6 |
| 72 | M430610 | Винт | 7 |
| 73 | A590906 | Пружинная шайба | 7 |
| 74 | 4336874 | Кронштейн | 1 |
| 94 | 8089423 | Жгут проводов | 1 |
| 95 | 9089424 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
