Гидроцилиндр. масляный — HITACHI MH5510B

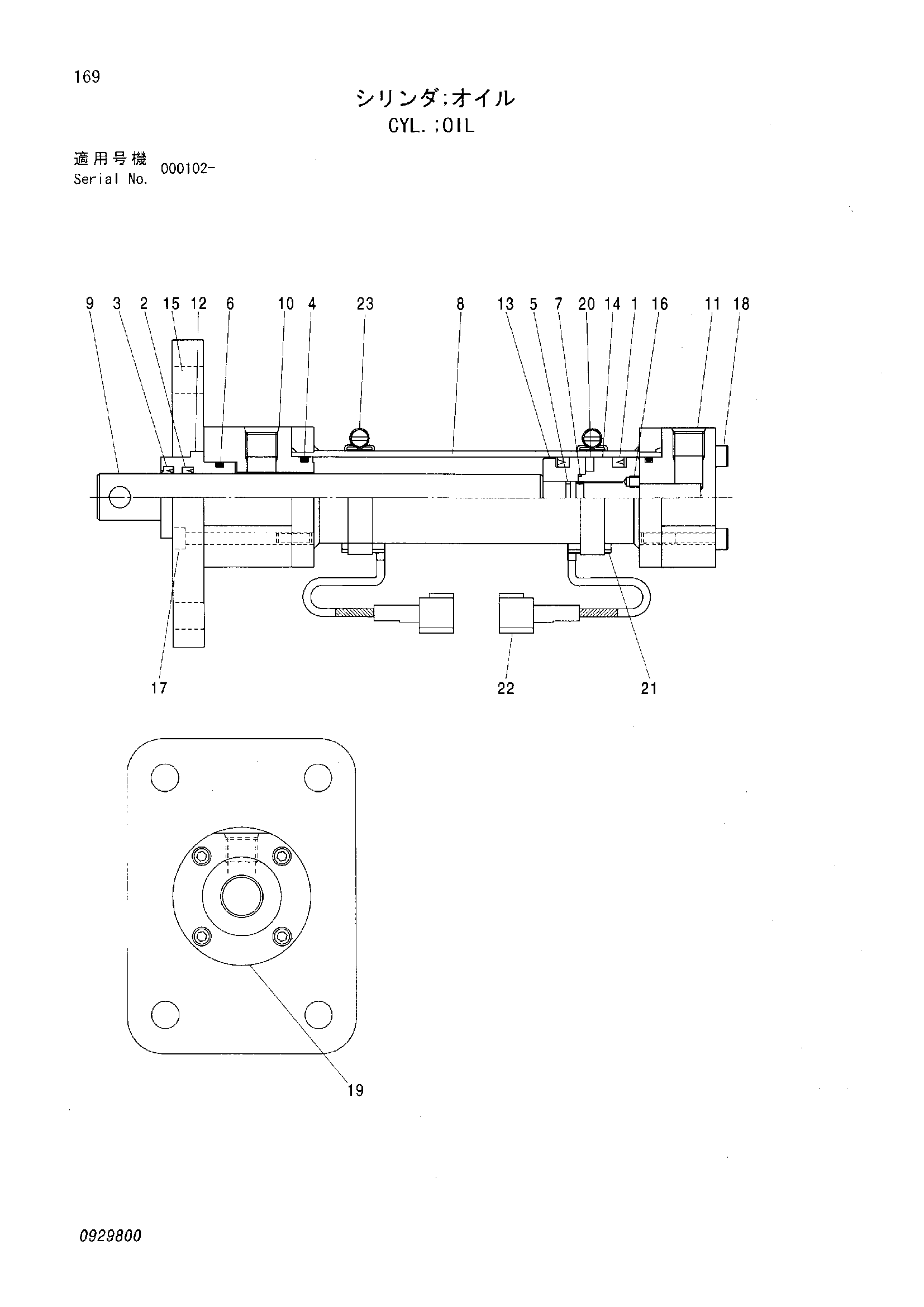

Заводская схема «Гидроцилиндр. масляный» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4479388 | Гидроцилиндр. масляный | 1 | |
| 1 | 0929801 | Манжета | 2 |
| 2 | 0929802 | Манжета | 1 |
| 3 | 0929803 | Пылезащитное уплотнение | 1 |
| 4 | A811035 | Уплотнительное кольцо | 2 |
| 5 | 0929804 | Уплотнительное кольцо | 1 |
| 6 | A811030 | Уплотнительное кольцо | 1 |
| 7 | 0929805 | Уплотнительное кольцо | 1 |
| 8 | 0929806 | Труба гидроцилиндра | 1 |
| 9 | 0929807 | Шток поршня | 1 |
| 10 | 0929808 | Крышка | 1 |
| 11 | 0929809 | Крышка | 1 |
| 12 | 0929810 | Втулка | 1 |
| 13 | 0929811 | Поршень (1) | 1 |
| 14 | 0929812 | Поршень (2) | 1 |
| 15 | 0929813 | Фланец | 1 |
| 16 | 0929814 | Установочный винт | 1 |
| 17 | 0929815 | Болт с внутренним шестигранником | 4 |
| 18 | 0929816 | Болт с внутренним шестигранником | 4 |
| 19 | 0929817 | Бреедер воздушный | 2 |
| 20 | 0929818 | Магнит | 2 |
| 21 | 0929819 | Выключатель | 2 |
| 22 | 0929820 | Разъём | 2 |
| 23 | 0929821 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
