Динамик — HITACHI MH5510B

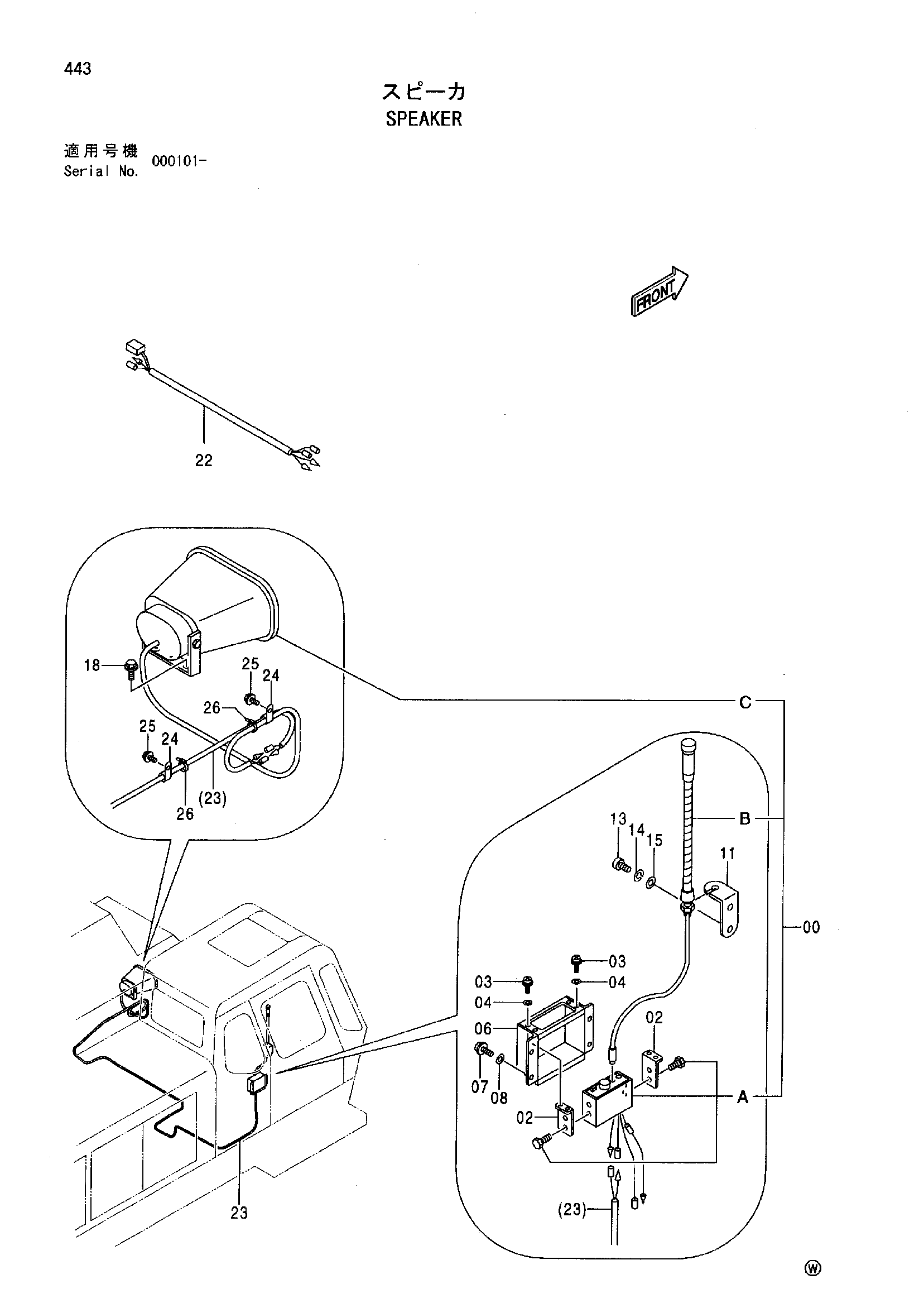

Заводская схема «Динамик» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378115 | Спеакер в сборе | 1 |
| 00A | 4379451 | Амплифиер | 1 |
| 00B | 4379453 | Микропхоне | 1 |
| 00C | 4379457 | Динамик | 1 |
| 02 | 9743210 | Кронштейн | 2 |
| 03 | J670512 | Винт с шайбой | 4 |
| 04 | J250005 | Плоская шайба | 4 |
| 06 | 3068714 | Крышка | 1 |
| 07 | J670614 | Винт с шайбой | 4 |
| 08 | J250006 | Плоская шайба | 4 |
| 11 | 4379437 | Кронштейн | 1 |
| 13 | J850820 | Винт | 2 |
| 14 | J251008 | Пружинная шайба | 2 |
| 15 | J250008 | Плоская шайба | 2 |
| 18 | J020820 | Болт с шайбой | 2 |
| 18 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 18 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 22 | 4348456 | Жгут проводов | 1 |
| 23 | 4348457 | Жгут проводов | 1 |
| 24 | 4190276 | Зажим | 4 |
| 25 | J021025 | Болт с шайбой | 4 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 25 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 26 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
