Стрела ограничитель (для масса дрилл) — HITACHI MH5510B

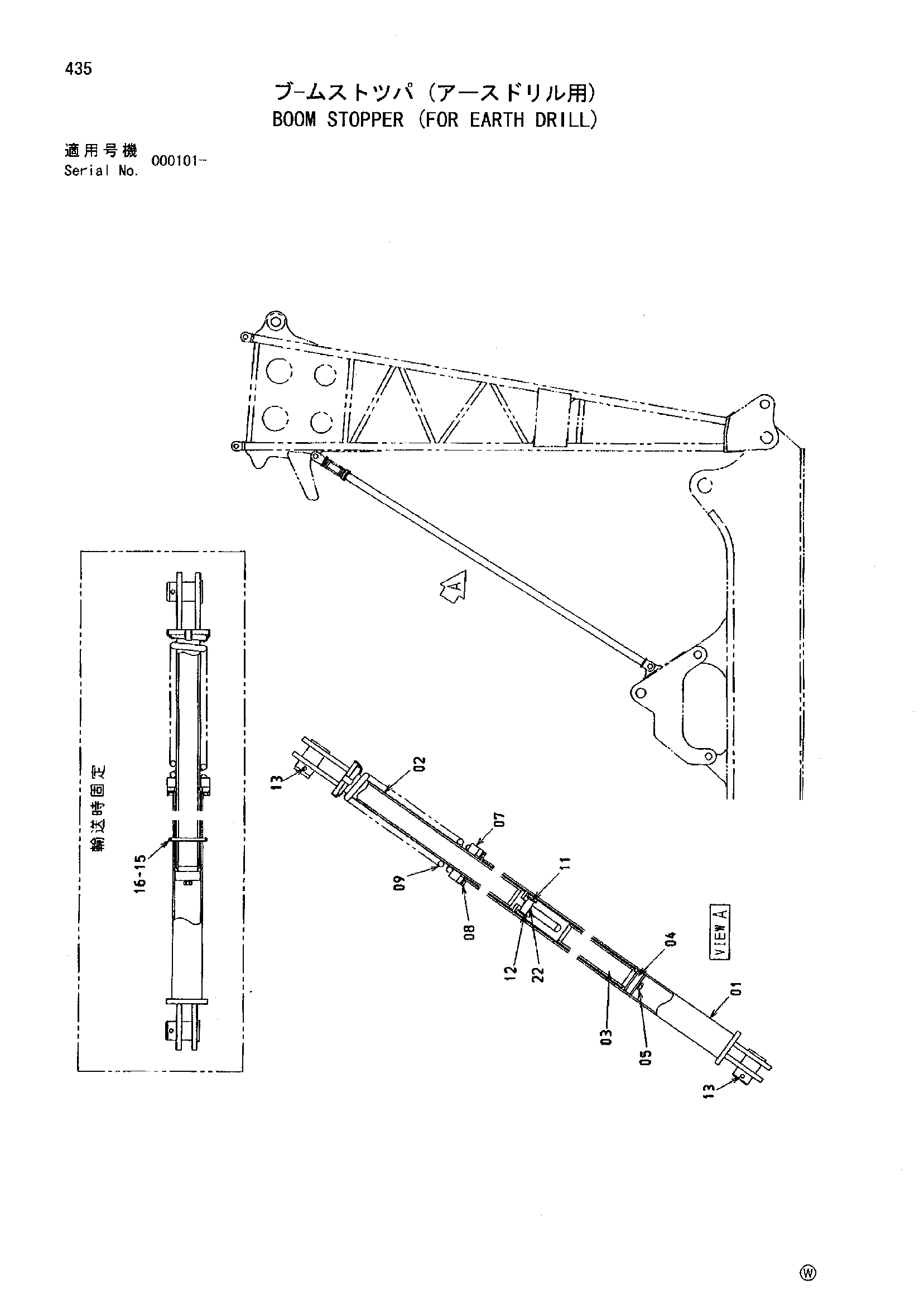

Заводская схема «Стрела ограничитель (для масса дрилл)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8090248 | Опора наружный | 2 |
| 02 | 8094137 | Опора внутренний | 2 |
| 03 | 8094138 | Опора внутренний | 2 |
| 04 | 4484551 | Пластина скольжение | 2 |
| 05 | J011040 | Болт с шайбой | 4 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 05 | J271040 замена: J222010 | Болт с шайбой | 4 |
| 07 | 4484550 | Пластина | 2 |
| 08 | J271030 | Болт с шайбой | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Плоская шайба | 1 |
| 09 | 4166092 | Пружина | 2 |
| 11 | 4611929 | Палец | 2 |
| 12 | 959500 | Стопорное кольцо | 2 |
| 13 | A761080 | Шплинт | 4 |
| 15 | 4221512 | Палец | 2 |
| 16 | 4022697 | Стопорный палец | 4 |
| 22 | 4221394 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
