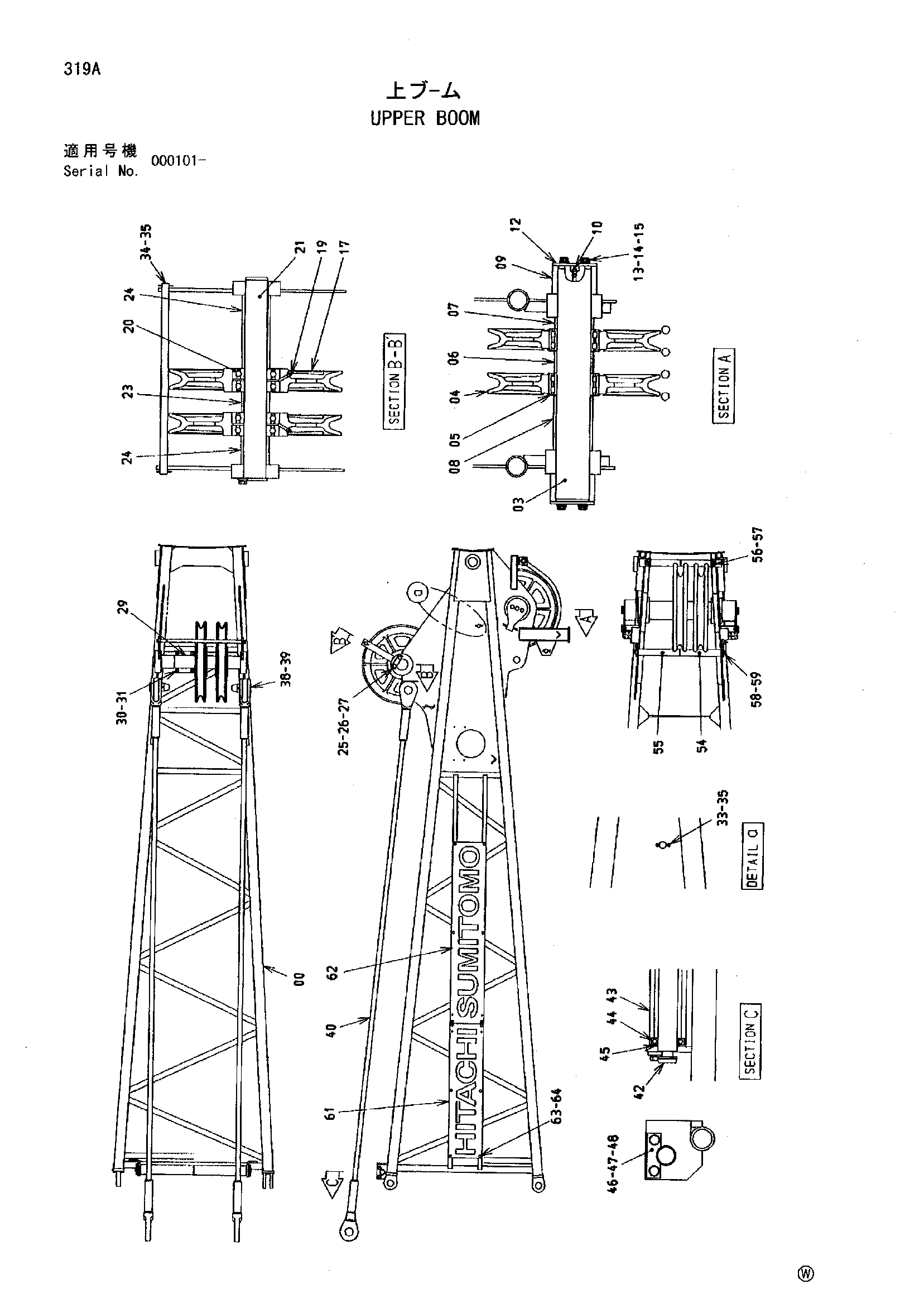

Верхний стрела — HITACHI MH5510B

Заводская схема «Верхний стрела» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008643	Стрела верхний	1
03	3096624	Мост	1
04	3080924	Канатный блок	2
05	4361339	Роликовый подшипник	2
06	4160405	Проставка	1
07	4402379	Проставка	1
08	4484241	Проставка	1
09	4406114	Проставка	2
10	J75482	Пресс-маслёнка	1
12	4402786	Ограничитель	2
13	J901640	Болт	4
14	A590916	Пружинная шайба	4
15	A590116	Плоская шайба	4
17	3081859	Канатный блок	2
19	J75481	Пресс-маслёнка	2
20	4129305	Шариковый подшипник	4
21	4403759	Мост	1
23	4484251	Проставка	1
24	4402389	Проставка	2
25	X4247	Стопорная пластина	1
26	J901630	Болт	2
27	A590916	Пружинная шайба	2
29	9759481	Проставка разрезной	2
30	J901040	Болт	4
31	J950010	Гайка	8
33	4253797	Палец	1
34	4402782	Палец	1
35	A766040	Шплинт	4
38	4062839	Палец	2
39	A761000	Шплинт	2
40	8090158	Канат подвесной	2
42	4484263	Мост	1
43	4484261	Каток направляющая	2
44	4457240	Шариковый подшипник	4
45	4047622	Проставка	3
46	X4246	Стопорная пластина	2
47	J901220	Болт	4
48	A590912	Пружинная шайба	4
51	4405758	Информационная табличка	2
54	8088563	Направляющая каната	1
55	8090167	Направляющая каната	1
56	4286586	Палец	1
58	4484303	Палец	1
59	A766045	Шплинт	2
61	4405758	Информационная табличка	2
61	3099959	Информационная табличка	2
62	3099874	Информационная табличка	2
63	J901025	Болт	24
64	M660010	U-образная гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
