Гидроцилиндр. масляный — HITACHI MH5510B

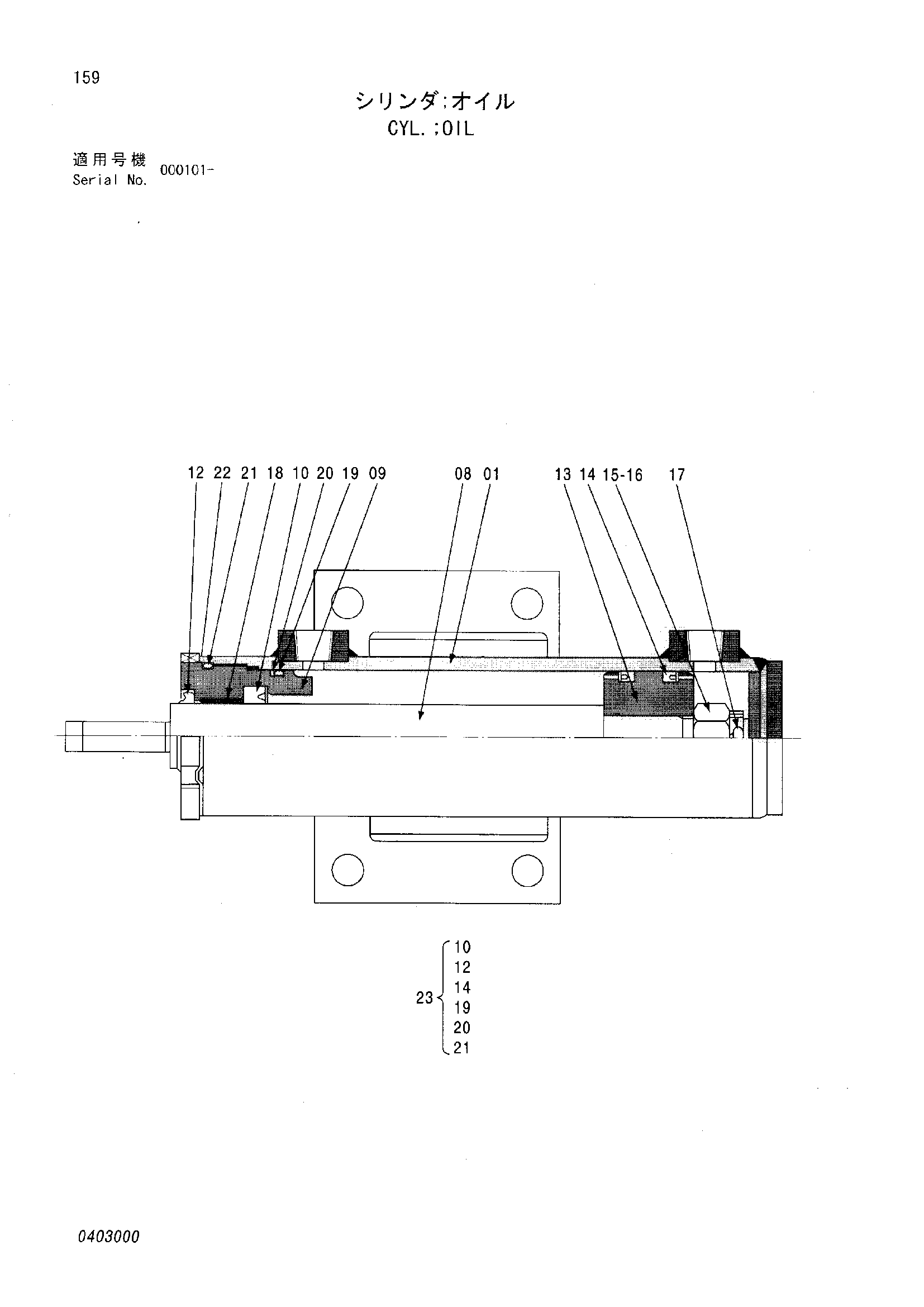

Заводская схема «Гидроцилиндр. масляный» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4280254 | Гидроцилиндр | 1 | |
| 01 | 0403001 | Трубка гидроцилиндр.в сборе | 1 |
| 08 | 4058978 | Шток поршня | 1 |
| 09 | 0403002 | Головка гидроцилиндра | 1 |
| 10 | 0403003 | U-образная манжета | 1 |
| 12 | 0403004 | Грязесъёмное кольцо | 1 |
| 13 | 4058980 | Поршень | 1 |
| 14 | 0403009 | U-образная манжета | 2 |
| 15 | 4058981 | Гайка | 1 |
| 16 | 4058982 | Регулировочная шайба | 1 |
| 17 | A764040 | Шплинт | 1 |
| 18 | 0403005 | Втулка | 1 |
| 19 | 0403006 | Уплотнительное кольцо | 1 |
| 20 | 0403007 | Опорное кольцо | 1 |
| 21 | 4104478 | Уплотнительное кольцо | 1 |
| 22 | 0403008 | Шайба | 1 |
| 23 | 0403010 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
