Подвес (портал) — HITACHI MH5510B

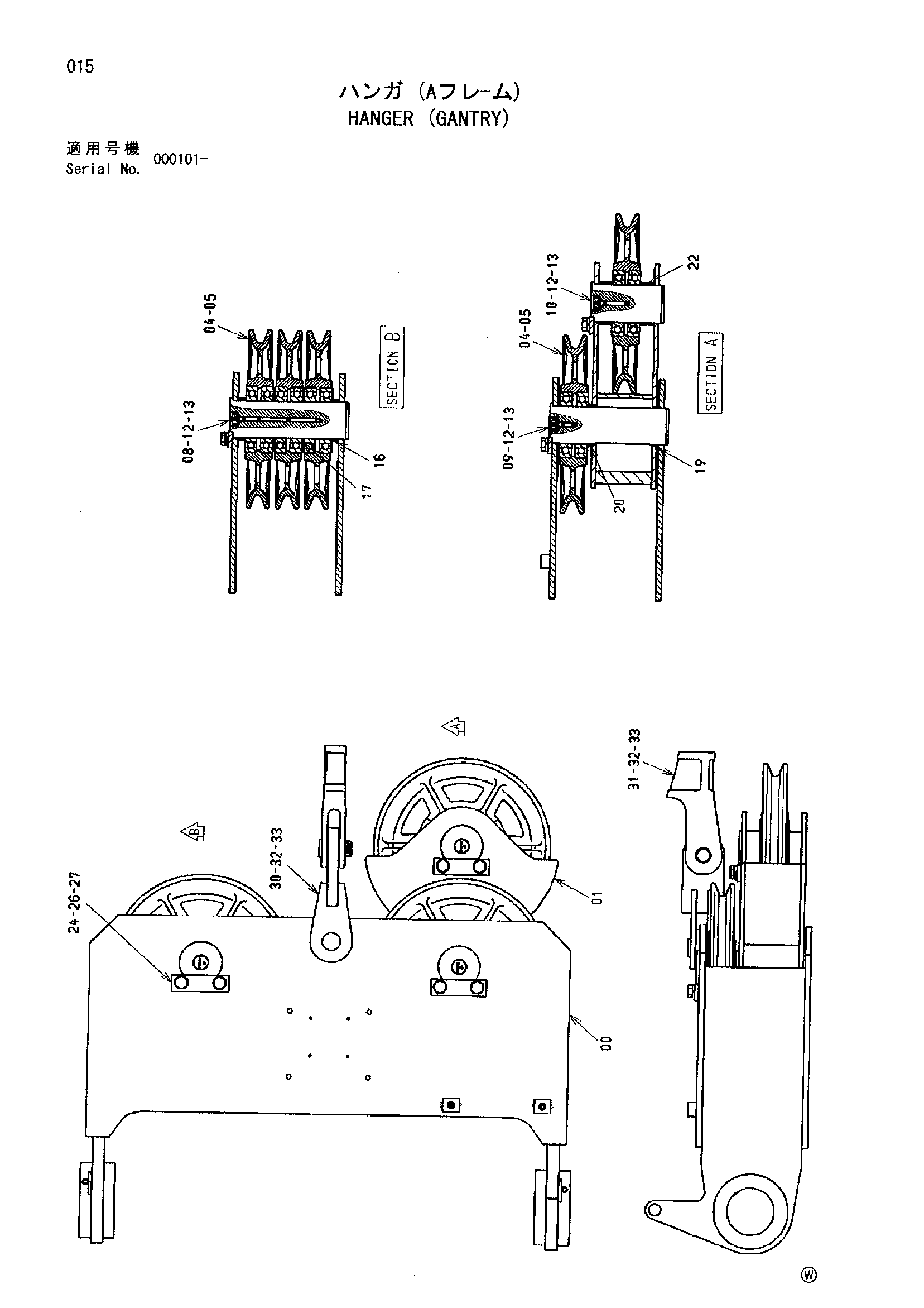

Заводская схема «Подвес (портал)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042916 | Подвес | 1 |
| 01 | 7042917 | Подвес | 1 |
| 04 | 3091062 | Канатный блок | 5 |
| 05 | 969959 | Шариковый подшипник | 10 |
| 08 | 3095770 | Палец | 1 |
| 09 | 3095743 | Палец | 1 |
| 10 | 4477858 | Палец | 1 |
| 12 | J75481 | Пресс-маслёнка | 3 |
| 13 | 4105912 | Колпачок | 3 |
| 16 | 4159210 | Проставка C | 2 |
| 17 | 4390556 | Проставка | 2 |
| 19 | 4390330 | Проставка | 2 |
| 20 | 4390554 | Проставка | 1 |
| 22 | 4157279 | Проставка | 2 |
| 24 | X4247 | Стопорная пластина | 3 |
| 26 | J901622 замена: J901625 | Болт | 6 |
| 26 | J901625 | Болт | 6 |
| 27 | A590916 | Пружинная шайба | 6 |
| 30 | 9759215 | Концевой вилка | 1 |
| 31 | 3070427 | Разъём канат | 1 |
| 32 | 4336614 | Палец | 2 |
| 33 | A766050 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
