Поршневой насос — HITACHI MH5510B

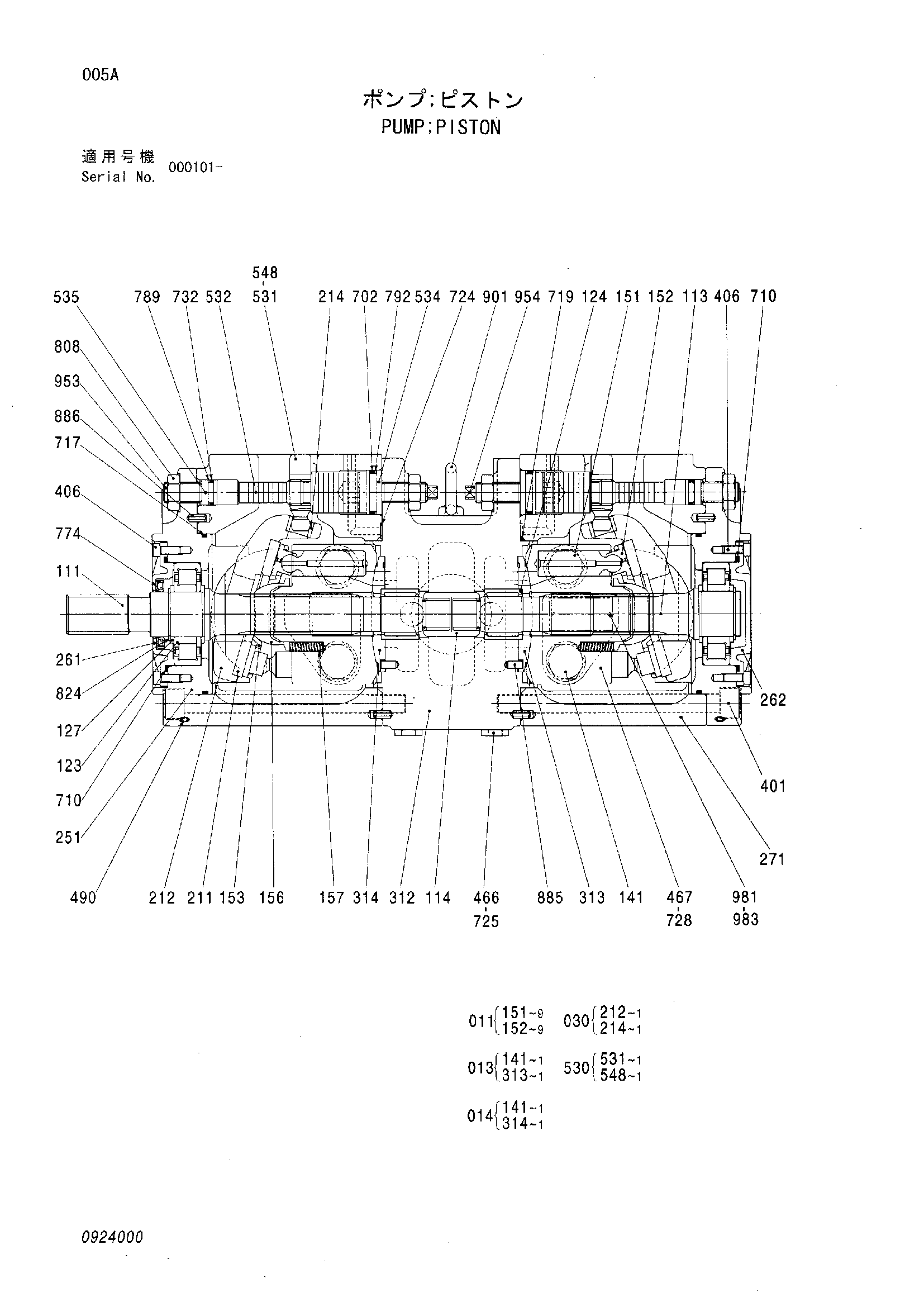

Заводская схема «Поршневой насос» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4477223	Поршневой насос	1
011	0818501	Поршень в сборе	2
013	0924008	Гидроцилиндр в сборе	1
014	0924009	Гидроцилиндр в сборе	1
030	0878103	Пластина в сборе	2
111	0818504	Вал	1
113	0924001	Вал	1
114	0924002	Муфта	1
123	0878107	Роликовый подшипник	2
124	0924003	Подшипник неедл	2
127	0818508	Проставка	4
153	0818509	Пластина	2
156	0818510	Втулка SPH.	2
157	0818511	Пружина	18
211	0818512	Пластина	2
251	0818513	Опора	2
261	0818514	Крышка	1
262	0924004	Крышка	1
271	0818515	Корпус	2
312	0924005	Блок	1
401	0818519	Болт с внутренним шестигранником	8
466	0236014	Пробка	2
467	0218825	Пробка	4
490	0263019	Пробка	15
530	0818521	Палец в сборе	2
532	0878116	Поршень	2
534	0924006	Ограничитель	2
535	0818524	Ограничитель	2
702	A811030	Уплотнительное кольцо	2
710	A811085	Уплотнительное кольцо	2
717	A811120	Уплотнительное кольцо	2
719	A811115	Уплотнительное кольцо	2
724	4506408	Уплотнительное кольцо	18
725	957366	Уплотнительное кольцо	2
728	4506418	Уплотнительное кольцо	4
732	4506416	Уплотнительное кольцо	2
774	0924007	Масляное уплотнение	1
789	4085607	Опорное кольцо	2
792	0249148	Опорное кольцо	2
808	0131108	Стопорная гайка	4
824	991342	Стопорное кольцо	2
885	0175241	Палец	2
886	0244604	Пружинный штифт	4
901	4091248	Болт проушина	2
953	0708027	Установочный винт	2
954	0818525	Установочный винт	2
981	0625508	Информационная табличка	1
983	0625509	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
