Соединение беам — HITACHI MH5510B

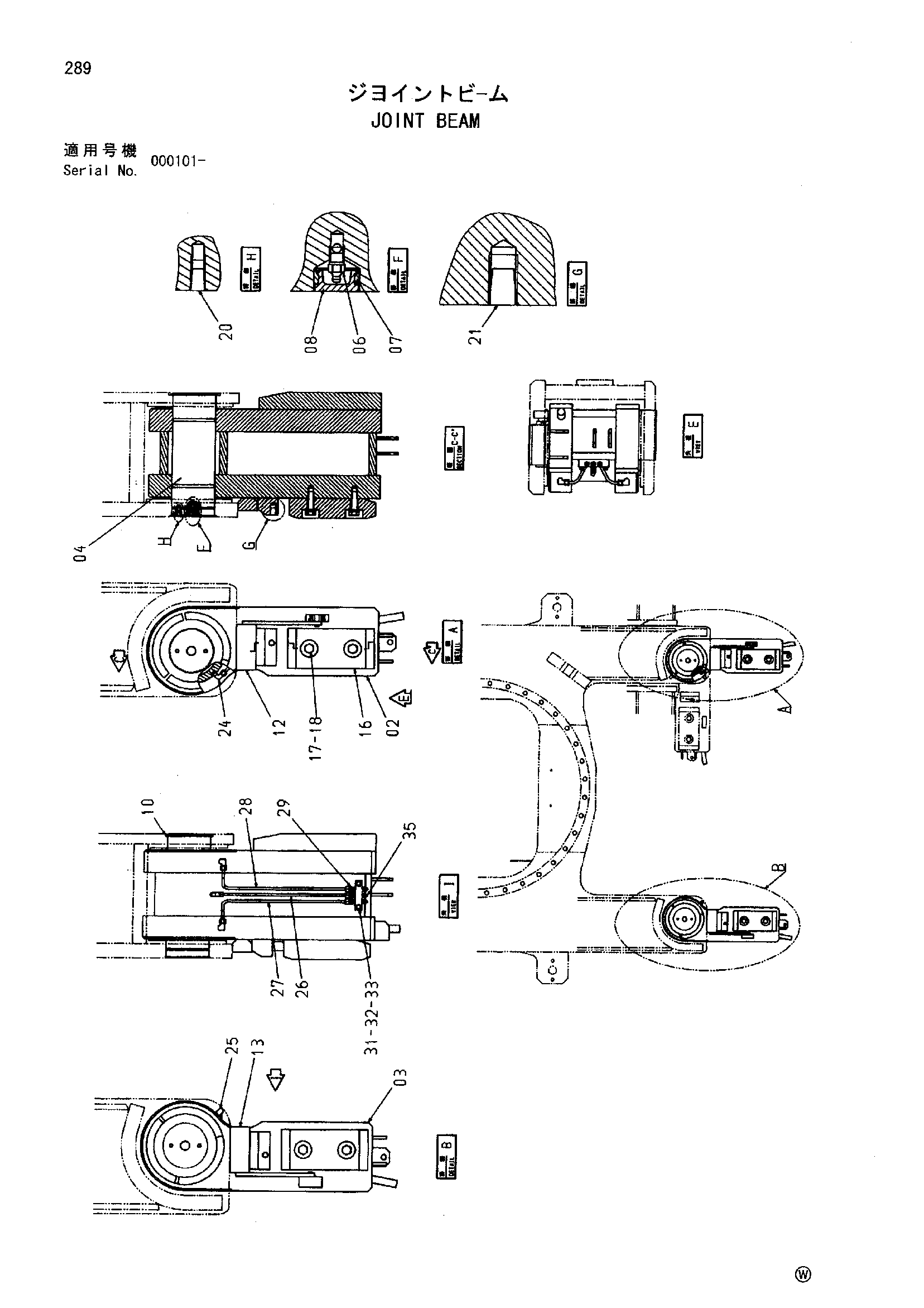

Заводская схема «Соединение беам» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4473057 | Балка | 2 |
| 03 | 4473058 | Балка | 2 |
| 04 | 2047553 | Палец | 4 |
| 06 | J75481 | Пресс-маслёнка | 4 |
| 07 | 4130686 | Втулка | 4 |
| 08 | 4105912 | Колпачок | 4 |
| 10 | 4460576 | Кольцо | 4 |
| 12 | 9756714 | Ограничитель | 2 |
| 13 | 9756715 | Ограничитель | 2 |
| 16 | 4368829 | Блок | 4 |
| 17 | J932070 | Болт | 8 |
| 18 | A590920 | Пружинная шайба | 8 |
| 20 | 494465 | Колпачок | 8 |
| 21 | 425176 | Пробка | 4 |
| 24 | 4130175 | Штуцер трубки | 4 |
| 25 | 4130174 | Штуцер трубки | 8 |
| 26 | 4421085 | Трубка | 4 |
| 27 | 4463363 | Трубка | 4 |
| 28 | 4463364 | Трубка | 4 |
| 29 | 4130169 | Штуцер трубки | 12 |
| 31 | 4463365 | Блок | 4 |
| 32 | J010840 | Болт с шайбой | 8 |
| 32 | J260840 замена: J900840 | Болт с шайбой | 8 |
| 32 | J260840 замена: A590108 | Болт с шайбой | 8 |
| 33 | J222008 | Шайба | 8 |
| 35 | J75482 | Пресс-маслёнка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
