Експансион трубопроводы (F) — HITACHI MH5510B

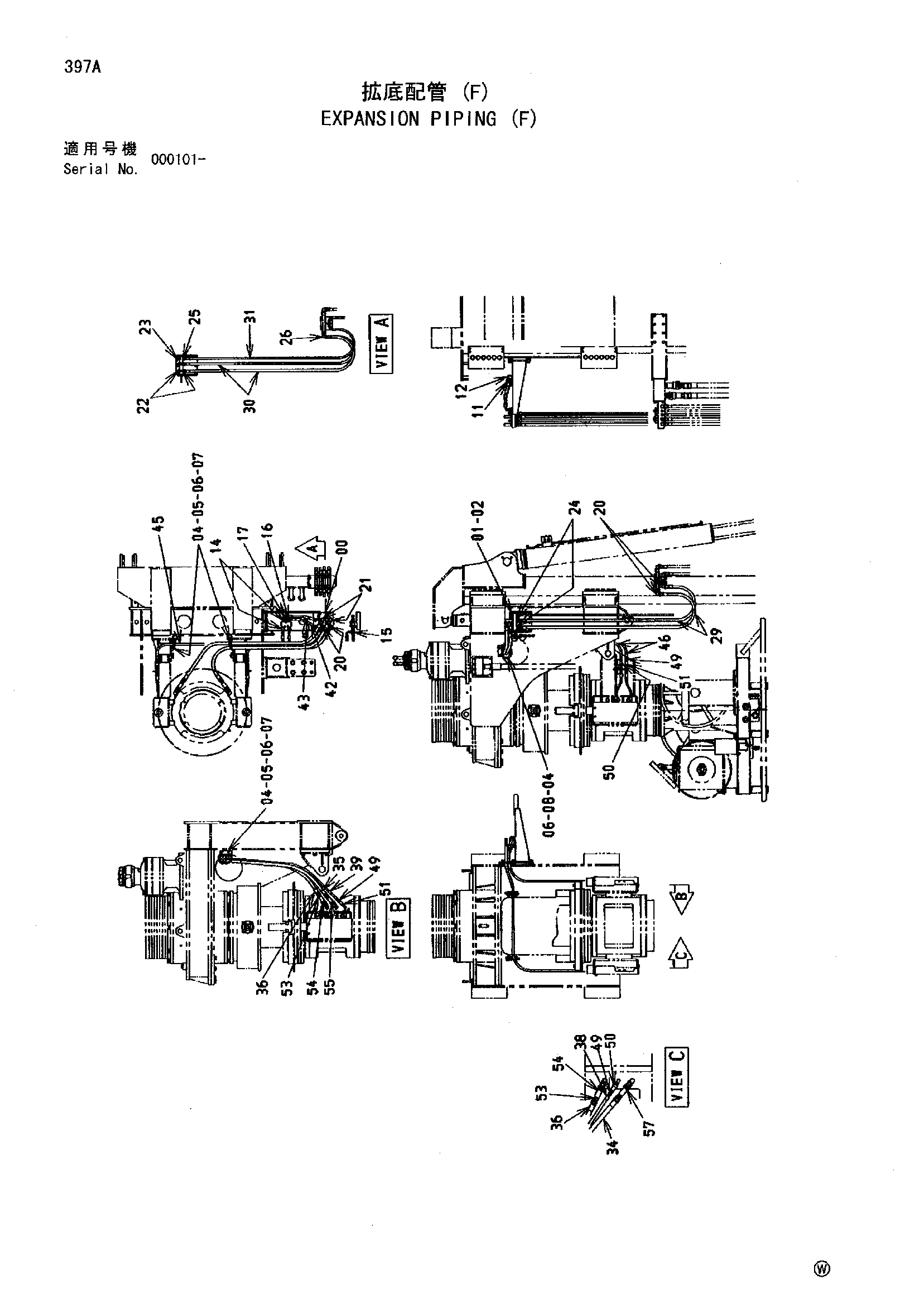

Заводская схема «Експансион трубопроводы (F)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021472 | Кронштейн блок | 1 |
| 01 | J901645 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 04 | 8072606 | Опора | 3 |
| 05 | J901030 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | J950010 | Гайка | 4 |
| 08 | J901025 | Болт | 2 |
| 11 | M340860 | Болт с внутренним шестигранником | 3 |
| 12 | 4353667 | Обратный клапан | 1 |
| 14 | 4357003 | Адаптер | 3 |
| 15 | A852433 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200315 | Угловой штуцер | 1 |
| 17 | A852334 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4065118 | Угловой штуцер | 6 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4173023 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 4 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4042033 | Адаптер | 4 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852344 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4267969 | Шланг | 4 |
| 30 | 4305282 | Шланг | 2 |
| 31 | 4315355 | Шланг | 2 |
| 34 | 4268513 | Шланг | 1 |
| 35 | 4267969 | Шланг | 1 |
| 36 | 4254427 | Шланг | 2 |
| 38 | 4305245 | Шланг | 1 |
| 39 | 4283731 | Шланг | 1 |
| 42 | 4314801 | Шланг | 1 |
| 43 | 4314802 | Шланг | 1 |
| 45 | 4315361 | Шланг | 2 |
| 46 | 4305238 | Шланг | 2 |
| 49 | 4215650 | Адаптер | 6 |
| 50 | 4022907 | Самоуплотняющееся соединение | 3 |
| 50A | 4072595 | Колпачок | 1 |
| 51 | 4022907 | Самоуплотняющееся соединение | 3 |
| 51A | 4072595 | Колпачок | 1 |
| 51 | 4022908 | Самоуплотняющееся соединение | 3 |
| 51A | 4072596 | Колпачок | 1 |
| 53 | 94-1304 | Адаптер | 4 |
| 54 | 4041579 | Самоуплотняющееся соединение | 4 |
| 54A | 4072597 | Колпачок | 1 |
| 54 | 4041579 | Самоуплотняющееся соединение | 1 |
| 54A | 4072597 | Колпачок | 1 |
| 55 | 4041578 | Самоуплотняющееся соединение | 1 |
| 55A | 4072598 | Колпачок | 1 |
| 56 | 4266258 | Самоуплотняющееся соединение | 1 |
| 57 | 4606349 | Самоуплотняющееся соединение | 1 |
| 58 | 4044883 | Хомут | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
