Редуктион геарс (келлй привод) — HITACHI MH5510B

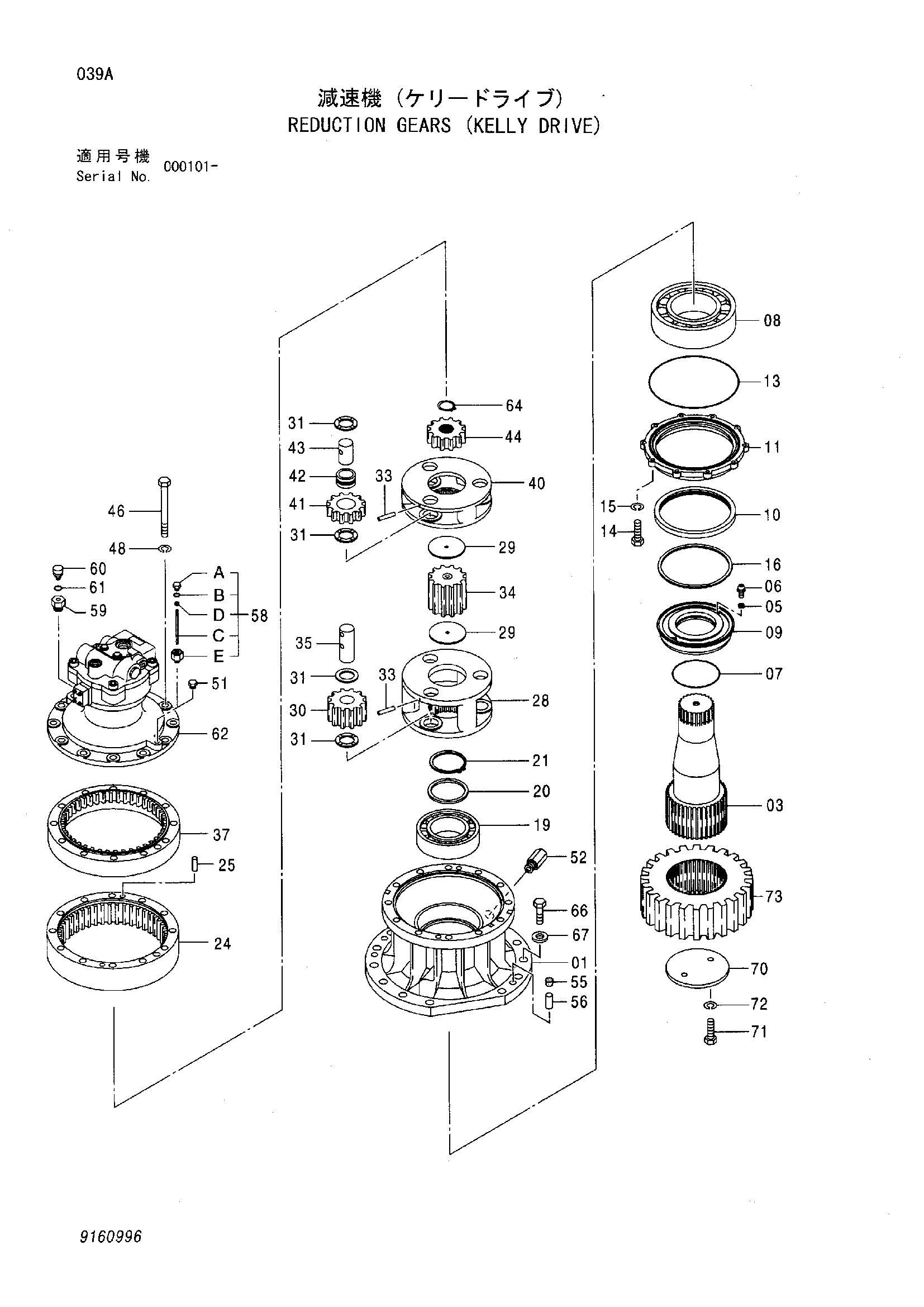

Заводская схема «Редуктион геарс (келлй привод)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9160996 | Редуктион геарс | 1 | |
| 01 | 1011989 | Корпус | 1 |
| 03 | 2035519 | Вал проп. | 1 |
| 05 | 4204644 | Магнит | 2 |
| 06 | 4204645 | Винт | 2 |
| 07 | 4217350 | Уплотнительное кольцо | 1 |
| 08 | 4217390 | Подшипник. спх.рол. | 1 |
| 09 | 2028662 | Втулка | 1 |
| 10 | 4250326 | Масляное уплотнение | 1 |
| 11 | 2025586 | Крышка | 1 |
| 13 | 4217351 | Уплотнительное кольцо | 1 |
| 14 | J901240 | Болт | 10 |
| 15 | A590912 | Пружинная шайба | 10 |
| 16 | 4206425 | Стопорное кольцо | 1 |
| 19 | 4176247 | Подшипник. спх.рол. | 1 |
| 20 | 4216854 | Проставка | 1 |
| 21 | 991354 | Стопорное кольцо | 1 |
| 24 | 2025584 | Шестерня интернал | 1 |
| 25 | J401640 | Установочный штифт | 2 |
| 28 | 2027356 | Водило | 1 |
| 29 | 4194454 | Упорная пластина | 2 |
| 30 | 9729474 | Планетарная шестерня | 3 |
| 31 | 4187591 | Упорная пластина | 12 |
| 33 | 986954 | Пружинный штифт | 6 |
| 34 | 3040887 | Солнечная шестерня | 1 |
| 35 | 4250580 | Палец | 3 |
| 37 | 2025583 | Шестерня интернал | 1 |
| 40 | 2025581 | Водило | 1 |
| 41 | 3040886 | Планетарная шестерня | 3 |
| 42 | 4217349 | Игольчатый подшипник | 3 |
| 43 | 4216851 | Палец | 3 |
| 44 | 3040885 | Солнечная шестерня | 1 |
| 46 | J932015 | Болт | 12 |
| 48 | A590920 | Пружинная шайба | 12 |
| 51 | 94-2024 | Пробка | 1 |
| 52 | 4038215 | Адаптер | 1 |
| 55 | 456336 | Пробка | 3 |
| 56 | J402050 | Установочный штифт | 2 |
| 58 | 9127821 | Указатель уровня | 1 |
| 58A | 4325833 | Пробка | 1 |
| 58B | 957366 | Уплотнительное кольцо | 1 |
| 58C | 4325834 | Указатель уровня | 1 |
| 58D | M500303 | Гайка | 1 |
| 58E | 4325835 | Адаптер | 1 |
| 59 | 4096990 | Адаптер | 1 |
| 60 | 989058 | Сапун | 1 |
| 61 | D912218 | Шайба | 1 |
| 62 | 4400018 | Гидромотор | 1 |
| 64 | 959499 | Стопорное кольцо | 1 |
| 66 | J932475 | Болт | 14 |
| 67 | 4085614 | Шайба | 14 |
| 70 | 4319960 | Фиксатор | 1 |
| 71 | J901640 | Болт | 2 |
| 72 | A590916 | Пружинная шайба | 2 |
| 73 | 3065965 | Ведущая шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
