Гидромотор трубопроводы (1) — HITACHI MH5510B

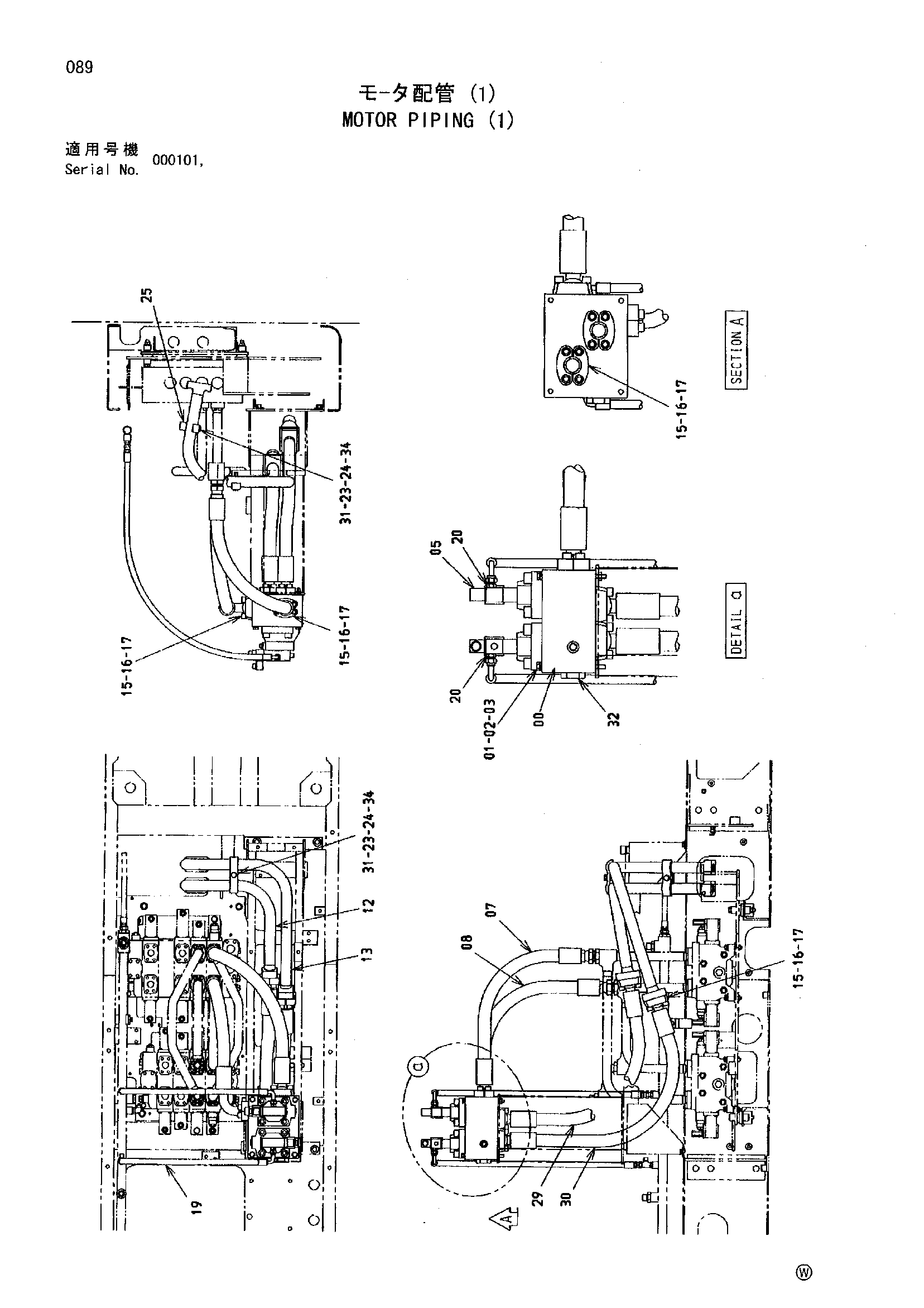

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048764 | Коллектор | 1 |
| 01 | J901011 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | 4407255 | Предохранительный клапан | 2 |
| 08 | 4484653 | Шланг | 1 |
| 09 | 4487881 | Шланг | 1 |
| 12 | 8089868 | Трубка | 1 |
| 13 | 8089869 | Трубка | 1 |
| 15 | 4089703 | Разъёмный фланец | 12 |
| 16 | 4508805 | Уплотнительное кольцо | 6 |
| 17 | M341445 | Болт с внутренним шестигранником | 24 |
| 19 | 4100731 | Шланг | 2 |
| 20 | 4410944 | Адаптер | 2 |
| 22 | 4053696 | Хомут трубки | 2 |
| 23 | J901265 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 4137299 | Седло винта | 1 |
| 29 | 4218267 | Шланг | 1 |
| 30 | 4098526 | Шланг | 1 |
| 32 | A885000 | Пробка | 1 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4332030 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
