Бортовой редуктор — HITACHI MH5510B

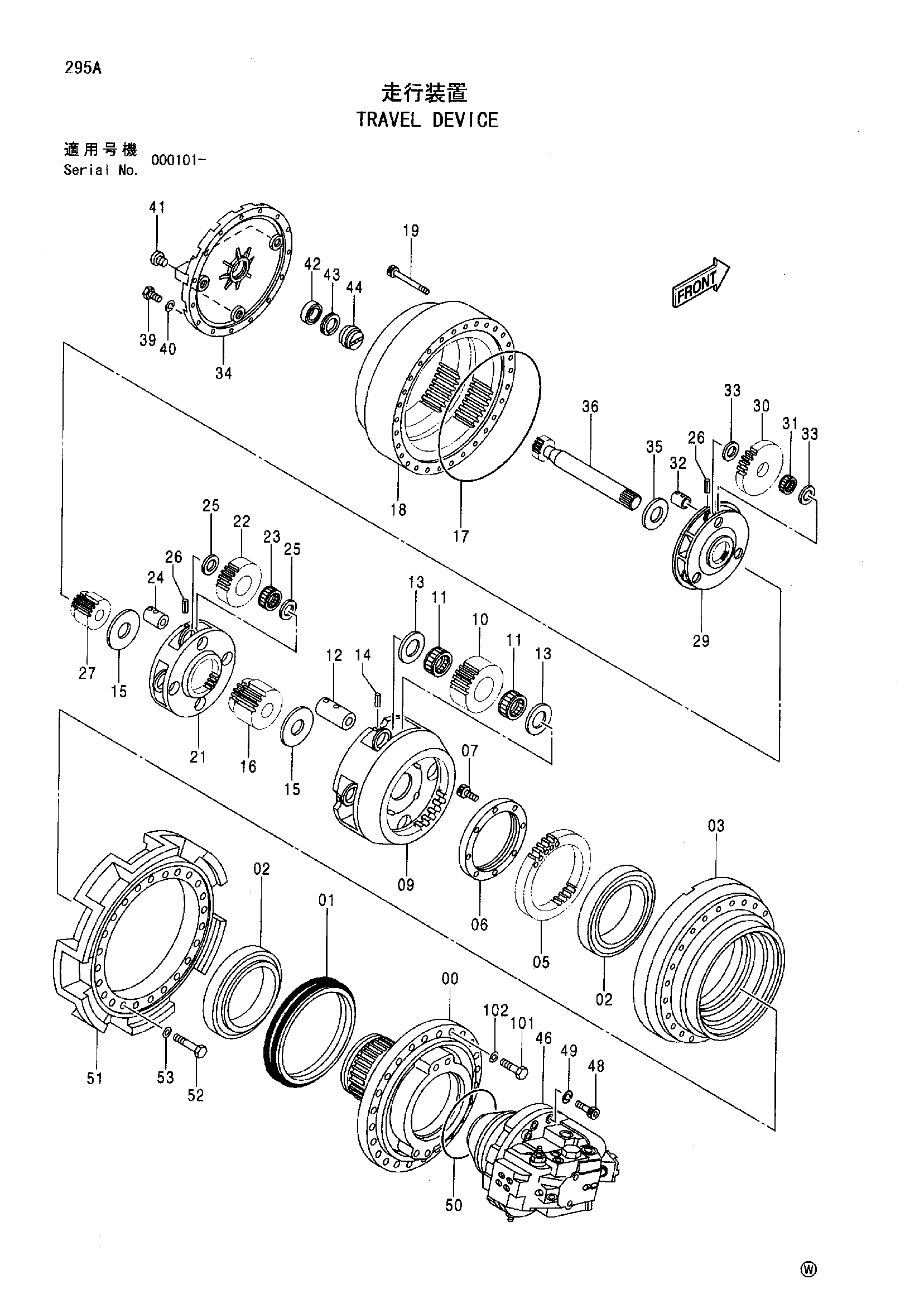

Заводская схема «Бортовой редуктор» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-5	9148419	Бортовой редуктор в сборе	2
00	1021462	Корпус	1
01	4138544	Комплект уплотнений	1
02	4197743	Роликовый подшипник	2
03	1016424	Барабан	1
05	2024109	Кольцо ограничитель	1
06	3037756	Гайка	1
07	4180384	Болт с внутренним шестигранником	1
09	1016437	Водило	1
10	3037757	Планетарная шестерня	4
11	4199576	Подшипник неедле	8
12	4199577	Палец	4
13	4199578	Упорная пластина	8
14	4197125	Пружинный штифт	4
15	4278978	Проставка	2
16	3037758	Солнечная шестерня	1
17	4278862	Уплотнительное кольцо	1
18	2031743	Коронная шестерня	1
19	M342204	Болт с внутренним шестигранником	30
21	2024111	Водило	1
22	3037759	Планетарная шестерня	4
23	4199579	Подшипник неедле	4
24	4199580	Палец	4
25	4199581	Упорная пластина	8
26	4197763	Пружинный штифт	7
27	3037760	Солнечная шестерня	1
29	2024112	Водило	1
30	3037761	Планетарная шестерня	3
31	4135194	Подшипник неедле	3
32	4199582	Палец	3
33	4199583	Упорная пластина	6
34	2034779	Крышка	1
35	4274176	Проставка	1
36	2038892	Вал проп.	1
39	J901230	Болт	15
40	A590912	Пружинная шайба	15
41	94-2014	Пробка	3
42	4274541	Шариковый подшипник	1
43	4295204	Стопорное кольцо	1
44	4295232	Стопорный палец	1
46	9141092	Гидромотор	1
48	M341885	Болт с внутренним шестигранником	4
49	4287213	Пружинная шайба	4
50	4269473	Уплотнительное кольцо	1
51	2047687	Тумблер дривинг	1
52	J932202	Болт	30
53	4089822	Шайба	30
101	J932200	Болт	48
102	4089822	Шайба	48

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
