Гидромотор трубопроводы (2) — HITACHI MH5510B

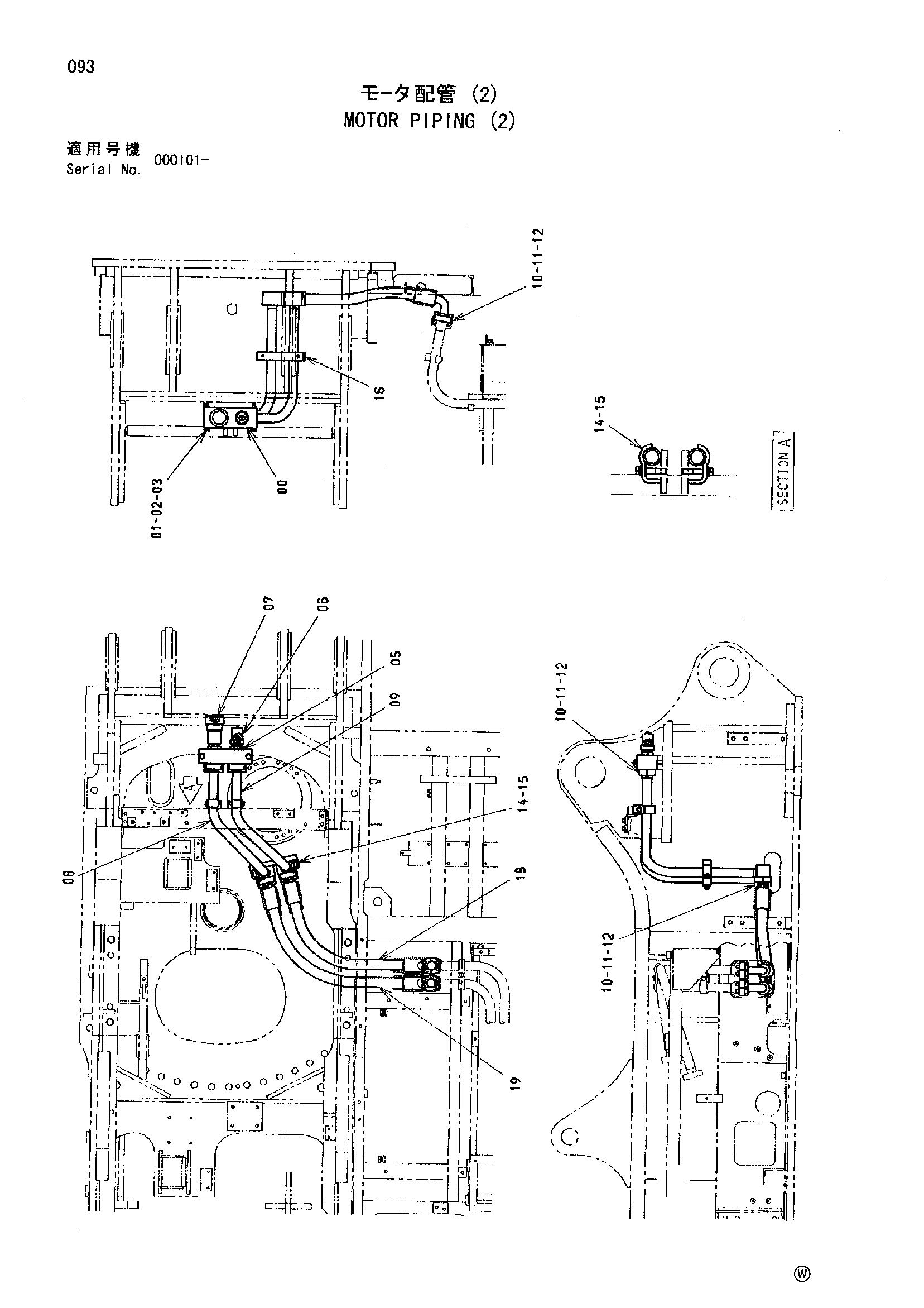

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485239 | Коллектор | 1 |
| 01 | J901406 | Болт | 2 |
| 02 | A590914 | Пружинная шайба | 2 |
| 03 | A590114 | Плоская шайба | 2 |
| 05 | 4367254 | Адаптер | 2 |
| 05A | 4037888 | Уплотнительное кольцо | 1 |
| 06 | 4223634 | Самоуплотняющееся соединение | 1 |
| 07 | 4223635 | Самоуплотняющееся соединение | 1 |
| 08 | 8091320 | Трубка | 1 |
| 09 | 8090397 | Трубка | 1 |
| 10 | 4089703 | Разъёмный фланец | 12 |
| 11 | 4508805 | Уплотнительное кольцо | 6 |
| 12 | M341445 | Болт с внутренним шестигранником | 24 |
| 14 | 4053698 | Хомут трубки | 4 |
| 15 | J021265 | Болт с шайбой | 4 |
| 15 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 15 | J271265 замена: J222012 | Болт с шайбой | 4 |
| 16 | 4485338 | Кронштейн | 1 |
| 18 | 4484660 | Шланг | 1 |
| 19 | 4484661 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
