Основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм, R/D рычаг — HITACHI MH5510B

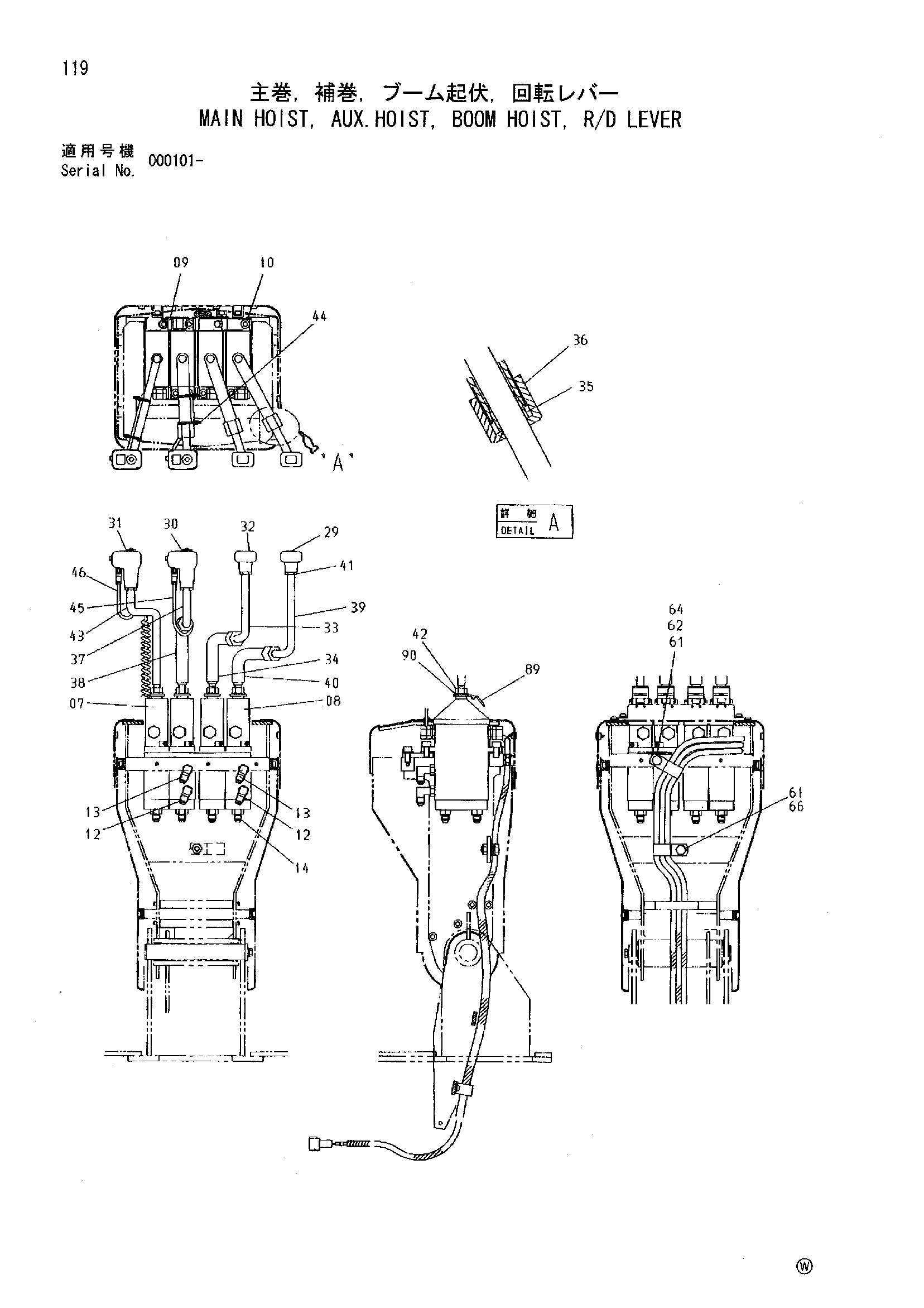

Заводская схема «Основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм, R/D рычаг» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4398470 | Пилотный клапан | 1 |
| 08 | 4419318 | Пилотный клапан | 1 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 7 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9749035 | Рукоятка | 1 |
| 30 | 7028167 | Рукоятка | 1 |
| 31 | 7037022 | Рукоятка | 1 |
| 32 | 9742309 | Рукоятка | 1 |
| 33 | 4477871 | Рычаг | 1 |
| 34 | 8076029 | Рычаг | 1 |
| 35 | 4341550 | Ограничитель | 3 |
| 36 | 4335359 | Замок | 3 |
| 37 | 4424532 | Рычаг | 1 |
| 38 | 8077338 | Рычаг | 1 |
| 39 | 4424533 | Рычаг | 1 |
| 40 | 8077339 | Рычаг | 1 |
| 41 | 4321193 | Гайка | 4 |
| 42 | J231212 замена: J950012 | Гайка | 4 |
| 42 | J950012 | Гайка | 4 |
| 43 | 4424534 | Рычаг | 1 |
| 44 | 4044883 | Хомут | 6 |
| 45 | 8076042 | Жгут проводов | 1 |
| 46 | 8076043 | Жгут проводов | 1 |
| 61 | 4192018 | Зажим | 2 |
| 62 | J901016 | Болт | 1 |
| 64 | A590910 | Пружинная шайба | 1 |
| 66 | J021025 | Болт с шайбой | 1 |
| 66 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 66 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 89 | 4411096 | Кронштейн | 4 |
| 90 | J250012 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
