Аккелертаор педаль — HITACHI MH5510B

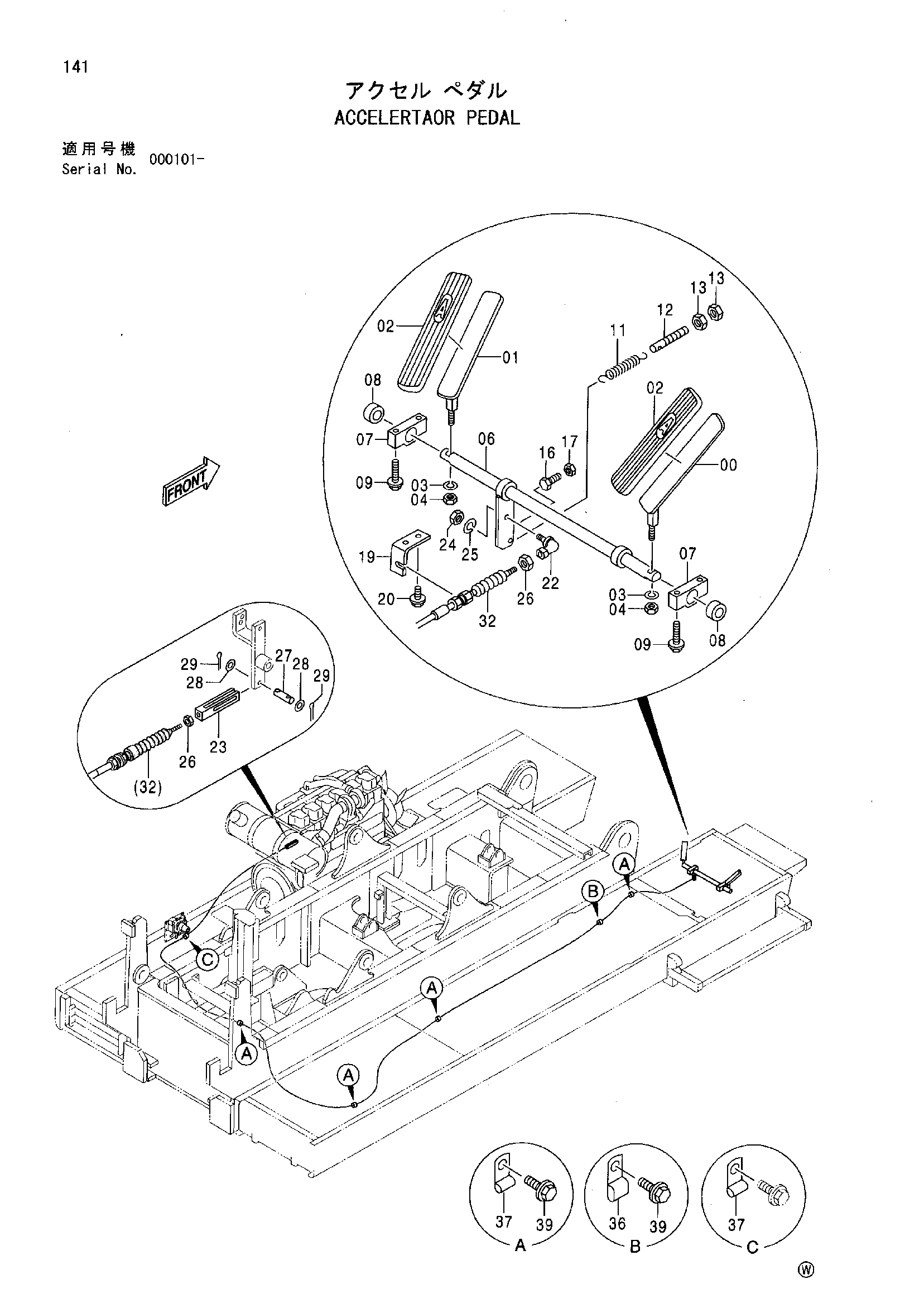

Заводская схема «Аккелертаор педаль» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8056197 | Педаль аккел. | 1 |
| 01 | 8056320 | Педаль аккел. | 1 |
| 02 | 4262540 | Крышка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | J950010 | Гайка | 2 |
| 06 | 8058878 | Мост | 1 |
| 07 | 4320283 | Педестал | 2 |
| 08 | 4319508 | Втулка | 2 |
| 09 | J011050 | Болт с шайбой | 4 |
| 09 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 09 | J271050 замена: J222010 | Болт с шайбой | 4 |
| 11 | 423 | Пружина | 1 |
| 12 | 4165467 | Шток | 1 |
| 13 | J950010 | Гайка | 2 |
| 16 | J901035 | Болт | 1 |
| 17 | J950010 | Гайка | 1 |
| 19 | 4331753 | Кронштейн | 1 |
| 20 | J011020 | Болт с шайбой | 2 |
| 20 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 20 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 22 | 4317626 | Шарнир | 1 |
| 23 | 4331751 | Концевой вилка | 1 |
| 24 | M500807 | Гайка | 1 |
| 25 | A590908 | Пружинная шайба | 1 |
| 26 | M500605 | Гайка | 2 |
| 27 | 4331752 | Палец | 1 |
| 28 | A590106 | Плоская шайба | 2 |
| 29 | A761610 | Шплинт | 2 |
| 32 | 4602315 | Трос управления | 1 |
| 36 | 4192018 | Зажим | 1 |
| 37 | 4190261 | Зажим | 5 |
| 39 | J011022 | Болт с шайбой | 5 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 39 | J271025 замена: J222010 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
