Нижний рама трубопроводы (3) — HITACHI MH5510B

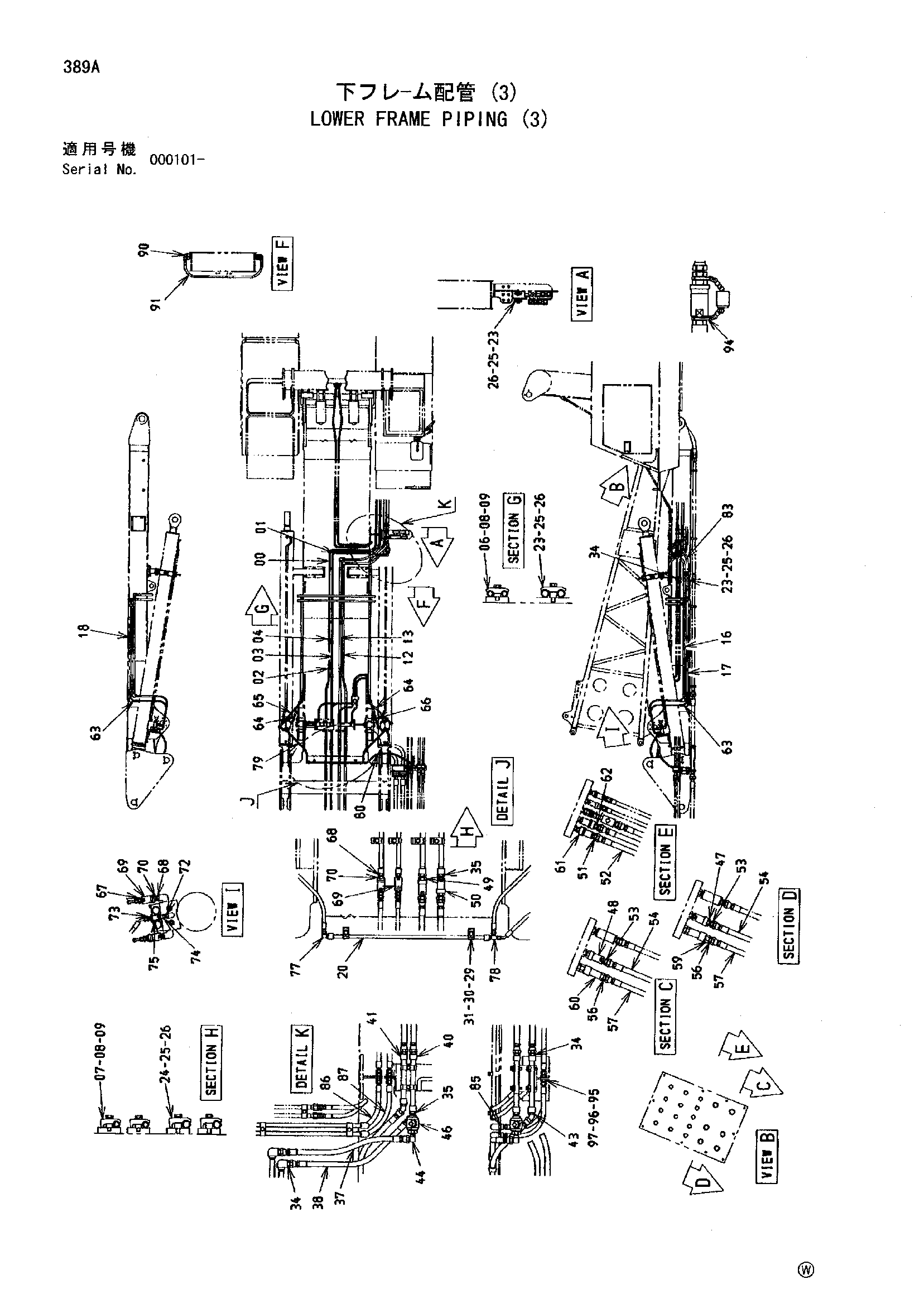

Заводская схема «Нижний рама трубопроводы (3)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093895 | Трубка | 1 |
| 01 | 8093897 | Трубка | 1 |
| 02 | 8093894 | Трубка | 1 |
| 03 | 8093896 | Трубка | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4189858 | Хомут трубки | 5 |
| 07 | 4190125 | Хомут трубки | 2 |
| 08 | 4273782 | Проставка | 7 |
| 09 | J011245 | Болт с шайбой | 7 |
| 09 | J271245 замена: J901245 | Болт с шайбой | 7 |
| 09 | J271245 замена: J222012 | Болт с шайбой | 7 |
| 12 | 8093902 | Трубка | 1 |
| 13 | 8093903 | Трубка | 1 |
| 16 | 8092743 | Трубка | 1 |
| 17 | 8092744 | Трубка | 1 |
| 18 | 8092745 | Трубка | 2 |
| 20 | 9761089 | Трубка | 1 |
| 23 | 4189859 | Хомут трубки | 13 |
| 24 | 4190126 | Хомут трубки | 2 |
| 25 | 4273783 | Проставка | 15 |
| 26 | J011250 | Болт с шайбой | 15 |
| 26 | J271250 замена: J901250 | Болт с шайбой | 15 |
| 26 | J271250 замена: J222012 | Болт с шайбой | 15 |
| 29 | 4190124 | Хомут трубки | 2 |
| 30 | 4273781 | Проставка | 2 |
| 31 | J011240 | Болт с шайбой | 2 |
| 31 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 31 | J271240 замена: J222012 | Болт с шайбой | 2 |
| 34 | 4042033 | Адаптер | 8 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4208243 | Адаптер | 3 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4159538 | Шланг | 1 |
| 38 | 4159539 | Шланг | 1 |
| 40 | 9761560 | Трубка | 2 |
| 41 | 9761559 | Трубка | 2 |
| 43 | 4102237 | Угловой штуцер | 3 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 94-1404 | Угловой штуцер | 1 |
| 46 | 4062423 | Клапан | 1 |
| 47 | 4251233 | Самоуплотняющееся соединение | 1 |
| 47 | 4041578 | Самоуплотняющееся соединение | 1 |
| 47A | 4072598 | Колпачок | 1 |
| 48 | 4251232 | Самоуплотняющееся соединение | 1 |
| 48 | 4041579 | Самоуплотняющееся соединение | 1 |
| 48A | 4072597 | Колпачок | 1 |
| 49 | 4041578 | Самоуплотняющееся соединение | 1 |
| 49A | 4072598 | Колпачок | 1 |
| 50 | 4041579 | Самоуплотняющееся соединение | 1 |
| 50A | 4072597 | Колпачок | 1 |
| 51 | 4221287 | Адаптер | 2 |
| 52 | 4306575 | Шланг | 2 |
| 53 | 94-1304 | Адаптер | 2 |
| 54 | 4159547 | Шланг | 2 |
| 56 | 4042033 | Адаптер | 2 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4265930 | Шланг | 2 |
| 59 | 4362562 | Самоуплотняющееся соединение | 1 |
| 60 | 4362563 | Самоуплотняющееся соединение | 1 |
| 61 | 4095393 | Самоуплотняющееся соединение | 1 |
| 62 | 4095394 | Самоуплотняющееся соединение | 1 |
| 63 | 4317612 | Адаптер | 4 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4614051 | Шланг | 2 |
| 65 | 4472429 | Шланг | 1 |
| 66 | 4614052 | Шланг | 1 |
| 67 | 4221287 | Адаптер | 4 |
| 68 | 4234652 | Адаптер | 6 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | 4251234 | Самоуплотняющееся соединение | 5 |
| 70 | 4251235 | Самоуплотняющееся соединение | 5 |
| 72 | 4229648 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154652 | Адаптер | 2 |
| 74 | 4022908 | Самоуплотняющееся соединение | 2 |
| 74A | 4072596 | Колпачок | 1 |
| 75 | 4022907 | Самоуплотняющееся соединение | 2 |
| 75A | 4072595 | Колпачок | 1 |
| 77 | A852333 | Угловой штуцер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4205363 | Тройник | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 4614048 | Шланг | 2 |
| 80 | 4614047 | Шланг | 1 |
| 83 | 4118100 | Шланг | 2 |
| 85 | 4210361 | Адаптер | 2 |
| 85A | 4506418 | Уплотнительное кольцо | 1 |
| 86 | 4306552 | Шланг | 1 |
| 87 | 4306554 | Шланг | 1 |
| 90 | 4065118 | Угловой штуцер | 4 |
| 90A | 4506424 | Уплотнительное кольцо | 1 |
| 91 | 4247529 | Шланг | 2 |
| 94 | 4044883 | Хомут | 22 |
| 95 | 4315207 | Адаптер | 2 |
| 96 | 4316589 | Гайка | 2 |
| 97 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
