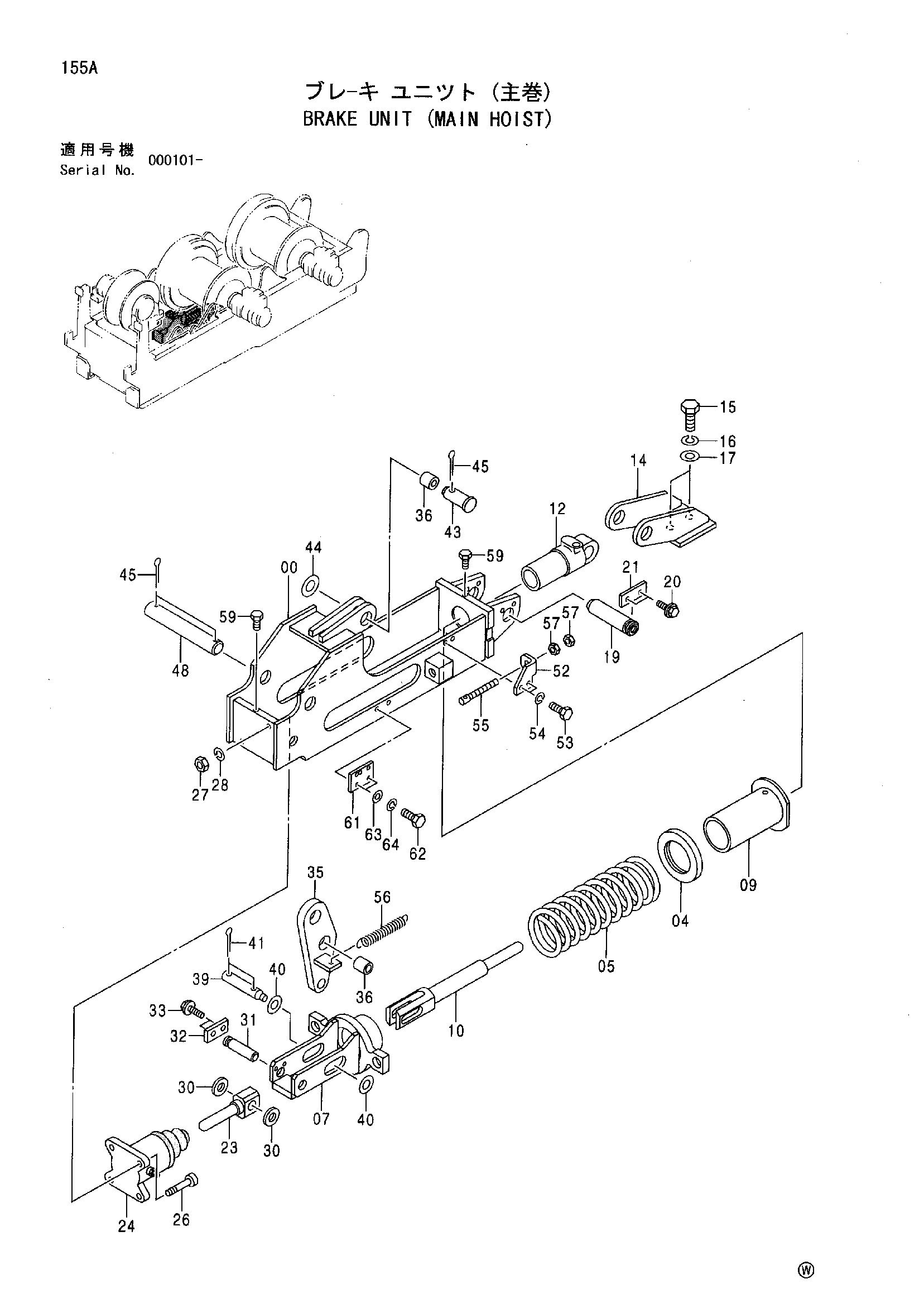

Тормоз блок (основной подъёмный механизм) — HITACHI MH5510B

Заводская схема «Тормоз блок (основной подъёмный механизм)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7035078	Рама	1
04	4314372	Проставка	1
05	3065304	Пружина	1
07	8072760	Шток	1
09	9742908	Направляющая	1
10	4386134	Шток	1
12	4416496	Гидроцилиндр. масляный	1
14	8073200	Кронштейн	1
15	J931640	Болт	2
16	A590916	Пружинная шайба	2
17	J217085	Шайба	2
19	4314350	Палец	1
20	J021020	Болт с шайбой	2
20	J271020 замена: J901020	Болт с шайбой	2
20	J271020 замена: J222010	Болт с шайбой	2
21	X4245	Стопорная пластина	1
23	4403617	Шток пусх	1
24	4353783	Гидроцилиндр. масляный	1
26	M341260	Болт с внутренним шестигранником	2
27	J950012	Гайка	2
28	A590912	Пружинная шайба	2
30	4085614	Шайба	2
31	4339065	Палец	1
32	4217448	Стопорная пластина	1
33	J020820	Болт с шайбой	2
33	J260820 замена: J900820	Болт с шайбой	2
33	J260820 замена: A590108	Болт с шайбой	2
35	8073203	Рычаг	1
36	4122069	Втулка	2
39	4339060	Палец	1
40	A590127	Плоская шайба	2
41	A765050	Шплинт	2
43	4405377	Палец	1
44	A590136	Плоская шайба	1
45	A768063	Шплинт	3
48	4405407	Палец	1
52	4405408	Кронштейн	1
53	J901022 замена: J901025	Болт	2
53	J901025	Болт	2
54	A590910	Пружинная шайба	2
55	4142406	Болт проушина	1
56	4339067	Пружина	1
57	J950012	Гайка	2
59	J901016	Болт	2
61	4415391	Индикатор	1
62	J900814 замена: J900816	Болт	2
62	J900816	Болт	2
63	A590108	Плоская шайба	2
64	A590908	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
