Опора рама трубопроводы — HITACHI MH5510B

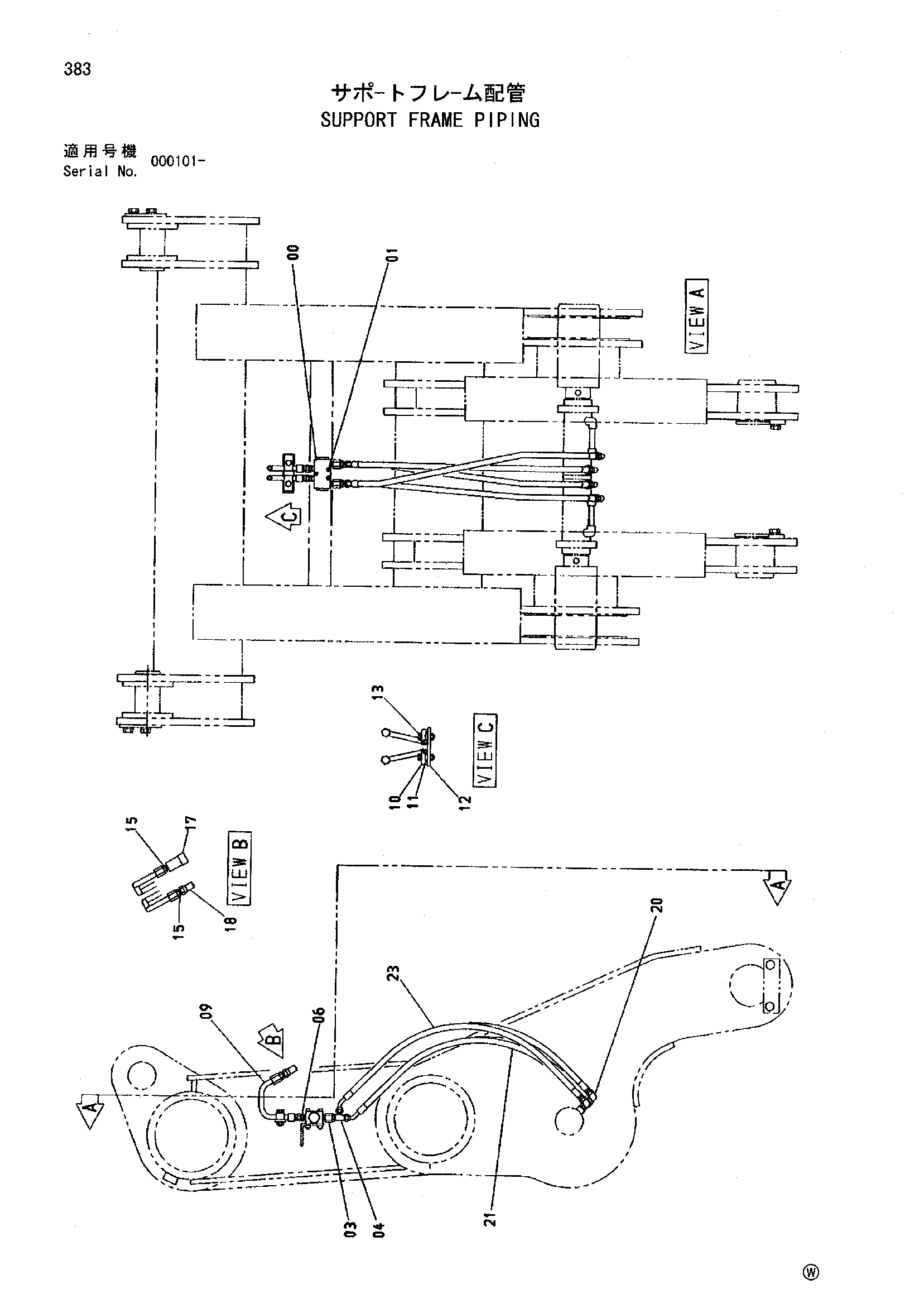

Заводская схема «Опора рама трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353667 | Обратный клапан | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 3 |
| 03 | 4357003 | Адаптер | 2 |
| 04 | 4205363 | Тройник | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154652 | Адаптер | 2 |
| 09 | 8093891 | Трубка | 2 |
| 10 | 4190124 | Хомут трубки | 2 |
| 11 | 4273781 | Проставка | 2 |
| 12 | 9761829 | Кронштейн | 1 |
| 13 | J011250 | Болт с шайбой | 2 |
| 13 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 13 | J271250 замена: J222012 | Болт с шайбой | 2 |
| 15 | 4371030 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4033130 | Самоуплотняющееся соединение | 1 |
| 17A | 4048091 | Пылезащитный колпачок | 1 |
| 18 | 4033129 | Самоуплотняющееся соединение | 1 |
| 18A | 4048090 | Пылезащитный колпачок | 1 |
| 20 | 4154671 | Угловой штуцер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4425507 | Шланг | 2 |
| 23 | 4614045 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
