Гидрораспределитель трубопроводы (4) — HITACHI MH5510B

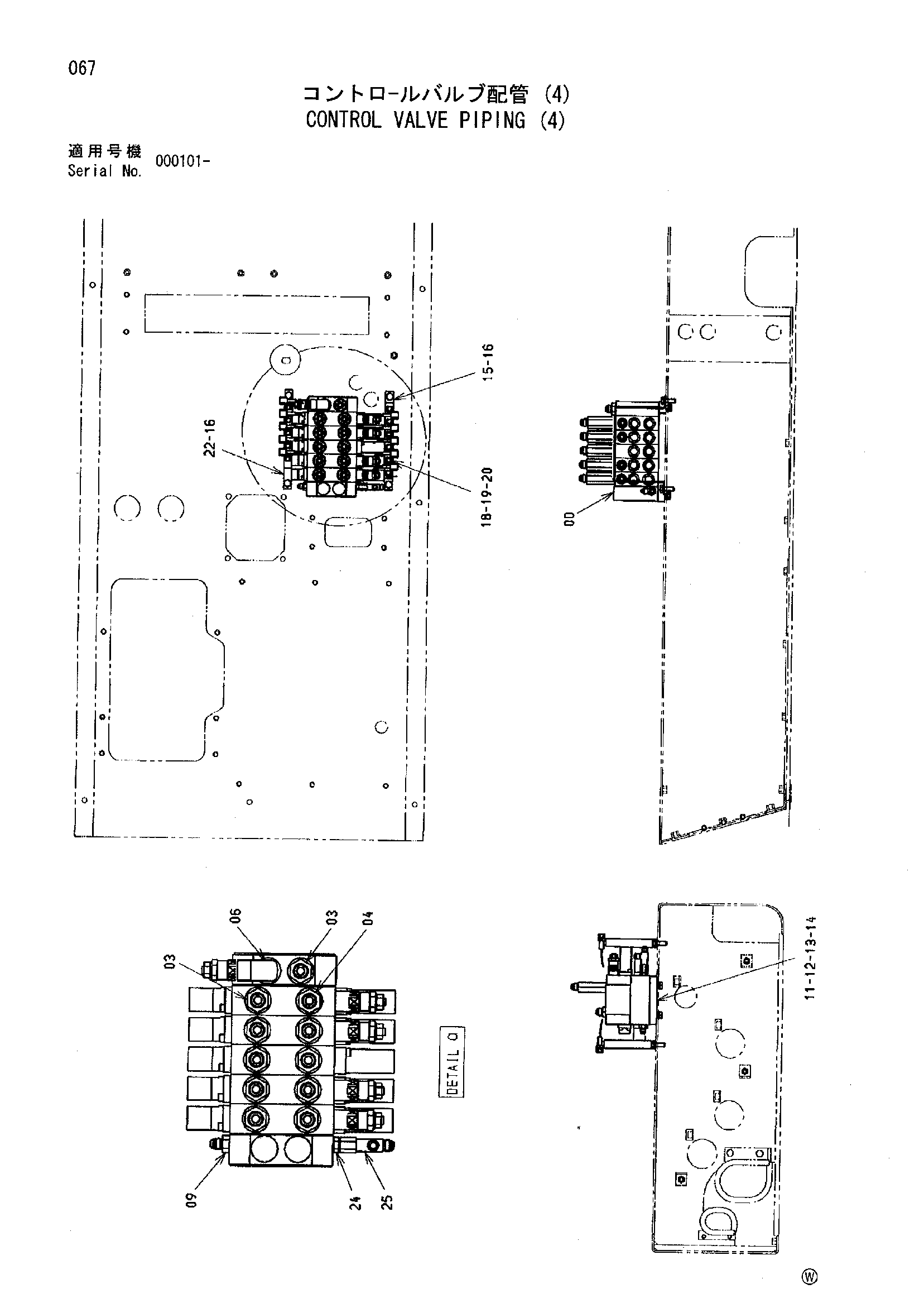

Заводская схема «Гидрораспределитель трубопроводы (4)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4477924 | Гидрораспределитель | 1 |
| 03 | A852144 | Адаптер | 6 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4330941 | Адаптер | 5 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4169598 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4480386 | Сиденье | 2 |
| 12 | M111040 замена: J241040 | Болт | 4 |
| 12 | J241040 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | A590110 | Плоская шайба | 4 |
| 15 | 4480385 | Кронштейн | 1 |
| 16 | J011030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 18 | 4252767 | Кронштейн | 11 |
| 19 | J900610 | Болт | 11 |
| 20 | A590906 | Пружинная шайба | 11 |
| 22 | 4487605 | Кронштейн | 1 |
| 24 | A852123 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
