Гидрораспределитель трубопроводы (3) — HITACHI MH5510B

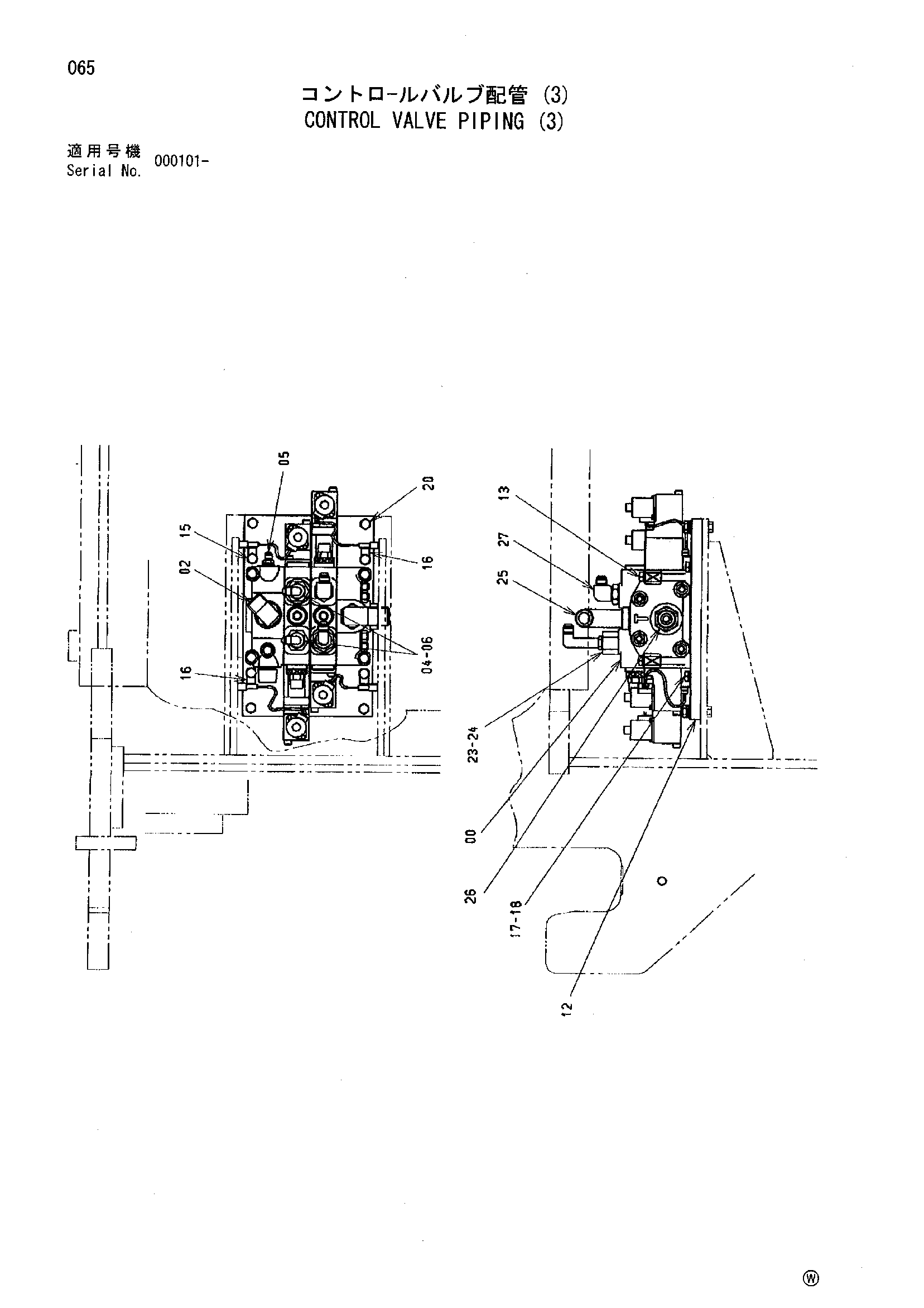

Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399925 | Гидрораспределитель | 1 |
| 02 | 4102104 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4263454 | Переходник S | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4484171 | Пластина | 1 |
| 13 | J011000 | Болт с шайбой | 4 |
| 13 | J271000 замена: J901000 | Болт с шайбой | 4 |
| 13 | J271000 замена: J222010 | Болт с шайбой | 4 |
| 15 | 4257159 | Кронштейн | 2 |
| 16 | 4336875 | Кронштейн | 2 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | J901016 | Болт | 4 |
| 20 | J021050 | Болт с шайбой | 4 |
| 20 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 20 | J271050 замена: J222010 | Болт с шайбой | 4 |
| 23 | 4277652 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4263450 | Переходник S | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4173024 | Угловой штуцер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4042034 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4353073 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
