Опора рама блокировка палец индикатор — HITACHI MH5510B

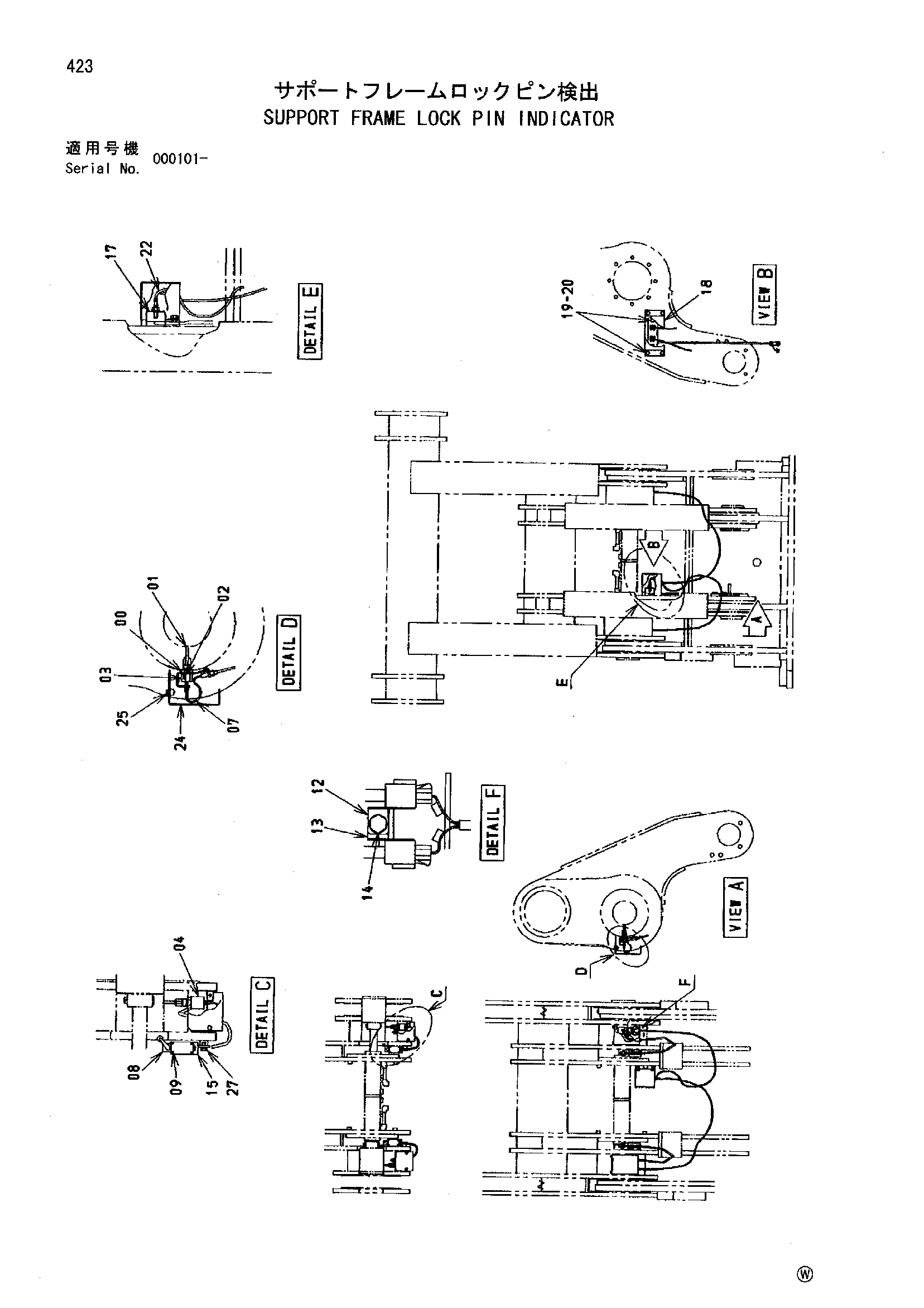

Заводская схема «Опора рама блокировка палец индикатор» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4488117 | Адаптер | 2 |
| 01 | 4488119 | Шток | 2 |
| 02 | 4113930 | Пружина сжатия | 2 |
| 03 | 4488121 | Замок | 2 |
| 04 | 9759956 | Кронштейн | 2 |
| 07 | 4485008 | Выключатель | 2 |
| 08 | 4600369 | Выключатель концевой | 2 |
| 09 | J450435 | Винт с шайбой | 8 |
| 12 | 4336874 | Кронштейн | 2 |
| 13 | 4252767 | Кронштейн | 2 |
| 14 | J010612 | Болт с шайбой | 2 |
| 14 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 14 | J260612 замена: A590106 | Болт с шайбой | 2 |
| 15 | 9761370 | Кронштейн | 2 |
| 17 | 4483257 | Короб клемма | 1 |
| 18 | 4439713 | Крышка | 1 |
| 19 | J901225 | Болт | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 22 | 4485004 | Жгут проводов | 2 |
| 24 | 4607721 | Крышка | 2 |
| 25 | J010820 | Болт с шайбой | 4 |
| 25 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 25 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 27 | J011030 | Болт с шайбой | 4 |
| 27 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 27 | J271030 замена: J222010 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
