Механизм поворота — HITACHI MH5510B

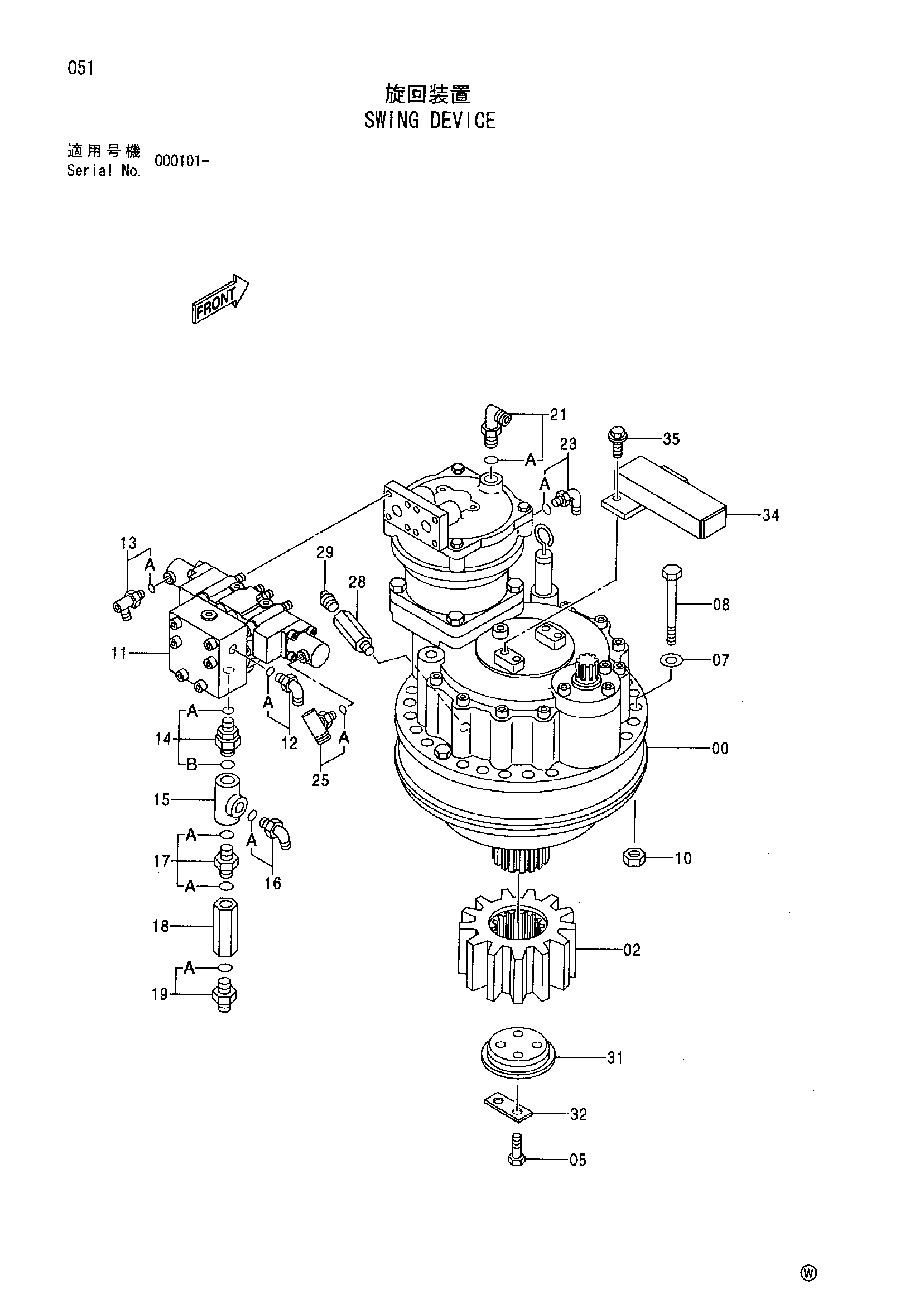

Заводская схема «Механизм поворота» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436843 | Гидромотор плунжер | 1 |
| 02 | 3065038 | Ведущая шестерня | 1 |
| 05 | J901670 | Болт | 4 |
| 07 | J222016 | Шайба | 18 |
| 08 | 4314083 | Болт шпилька | 2 |
| 09 | J931613 | Болт | 16 |
| 10 | J950016 | Гайка | 2 |
| 11 | 4363974 | Гидрораспределитель | 1 |
| 12 | 4037923 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4307265 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4291797 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 14B | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4371317 | Тройник | 1 |
| 16 | 4042034 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4371289 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 2 |
| 18 | 4371260 | Обратный клапан | 1 |
| 19 | 4042034 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4376938 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4038214 | Адаптер | 1 |
| 29 | 94-2024 | Пробка | 1 |
| 31 | 4431380 | Фиксатор | 1 |
| 32 | 4139213 | Стопорная шайба | 2 |
| 34 | 9742784 | Крышка | 1 |
| 35 | J011235 | Болт с шайбой | 2 |
| 35 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 35 | J271235 замена: J222012 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
