Нижний рама — HITACHI MH5510B

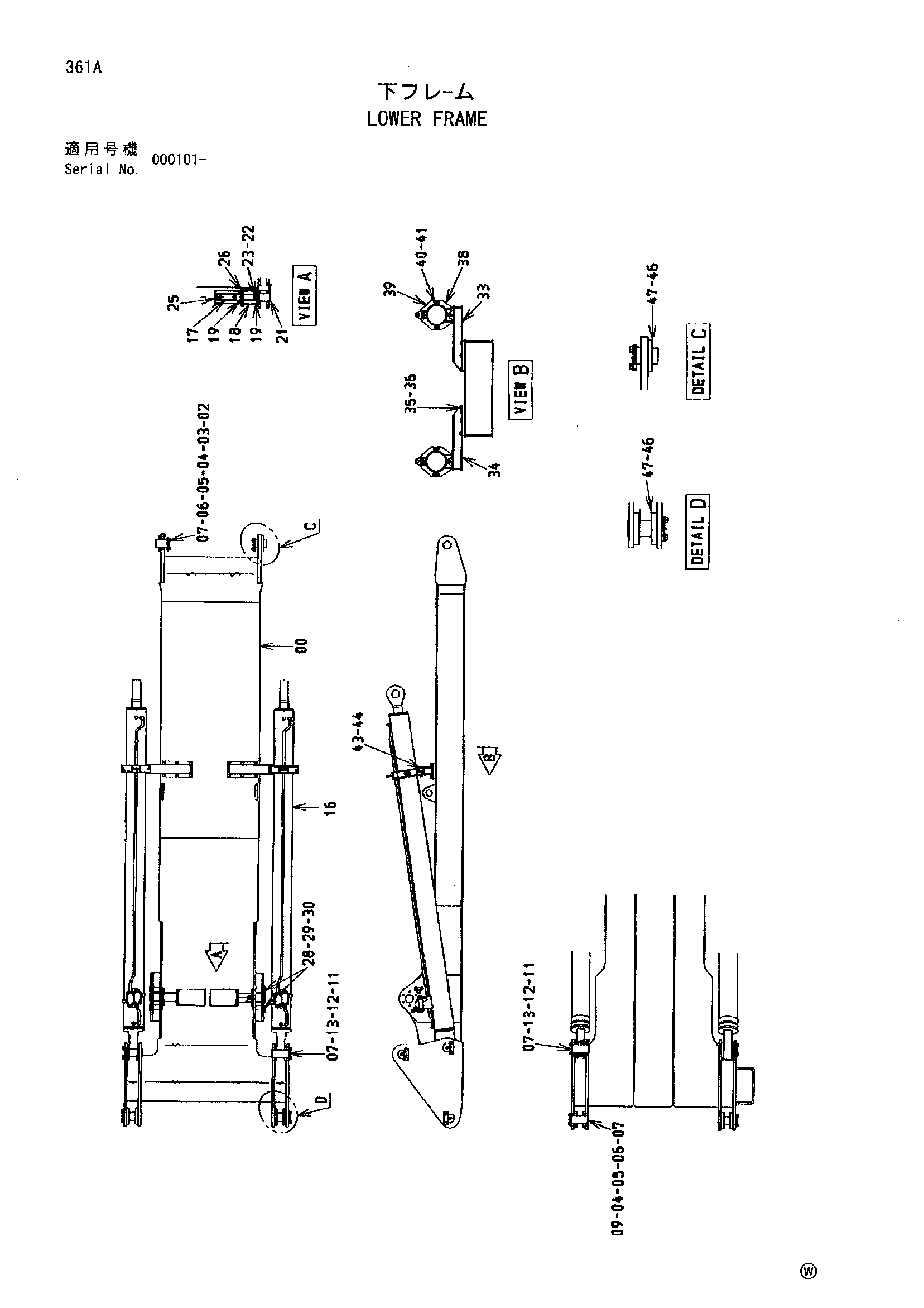

Заводская схема «Нижний рама» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008984 | Рама | 1 |
| 02 | 4479108 | Втулка | 2 |
| 03 | 3095976 | Палец | 2 |
| 04 | J75481 | Пресс-маслёнка | 4 |
| 05 | 4281908 | Стопорная пластина | 4 |
| 06 | J932040 | Болт | 8 |
| 07 | A590920 | Пружинная шайба | 16 |
| 09 | 3095977 | Палец | 2 |
| 11 | 4479176 | Палец | 4 |
| 12 | X4248 | Стопорная пластина | 4 |
| 13 | J932035 | Болт | 8 |
| 16 | 4603868 | Гидроцилиндр. масляный | 2 |
| 17 | 4479388 | Гидроцилиндр. масляный | 2 |
| 18 | 8089372 | Кронштейн | 2 |
| 19 | J011235 | Болт с шайбой | 20 |
| 19 | J271235 замена: J901235 | Болт с шайбой | 20 |
| 19 | J271235 замена: J222012 | Болт с шайбой | 20 |
| 21 | 4479861 | Палец | 2 |
| 22 | 4480452 | Палец | 2 |
| 23 | A763016 | Шплинт | 4 |
| 25 | 9759426 | Крышка гидроцилиндр. | 2 |
| 26 | J011220 | Болт с шайбой | 8 |
| 26 | J271220 замена: J901220 | Болт с шайбой | 8 |
| 26 | J271220 замена: J222012 | Болт с шайбой | 8 |
| 28 | 4479860 | Палец | 4 |
| 29 | X4246 | Стопорная пластина | 4 |
| 30 | J011225 | Болт с шайбой | 8 |
| 30 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 30 | J271225 замена: J222012 | Болт с шайбой | 8 |
| 33 | 7044283 | Стойка | 1 |
| 34 | 7043840 | Стойка | 1 |
| 35 | J932040 | Болт | 12 |
| 36 | A590920 | Пружинная шайба | 12 |
| 38 | 7043822 | Хомут | 2 |
| 39 | 7043814 | Хомут | 2 |
| 40 | J901655 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 4 |
| 43 | 4223000 | Палец | 2 |
| 44 | 4001834 | Палец кольцо | 2 |
| 46 | 4613938 | Регулировочная шайба | 8 |
| 47 | 4613939 | Регулировочная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
