Шланг направляющая (5 степс) — HITACHI MH5510B

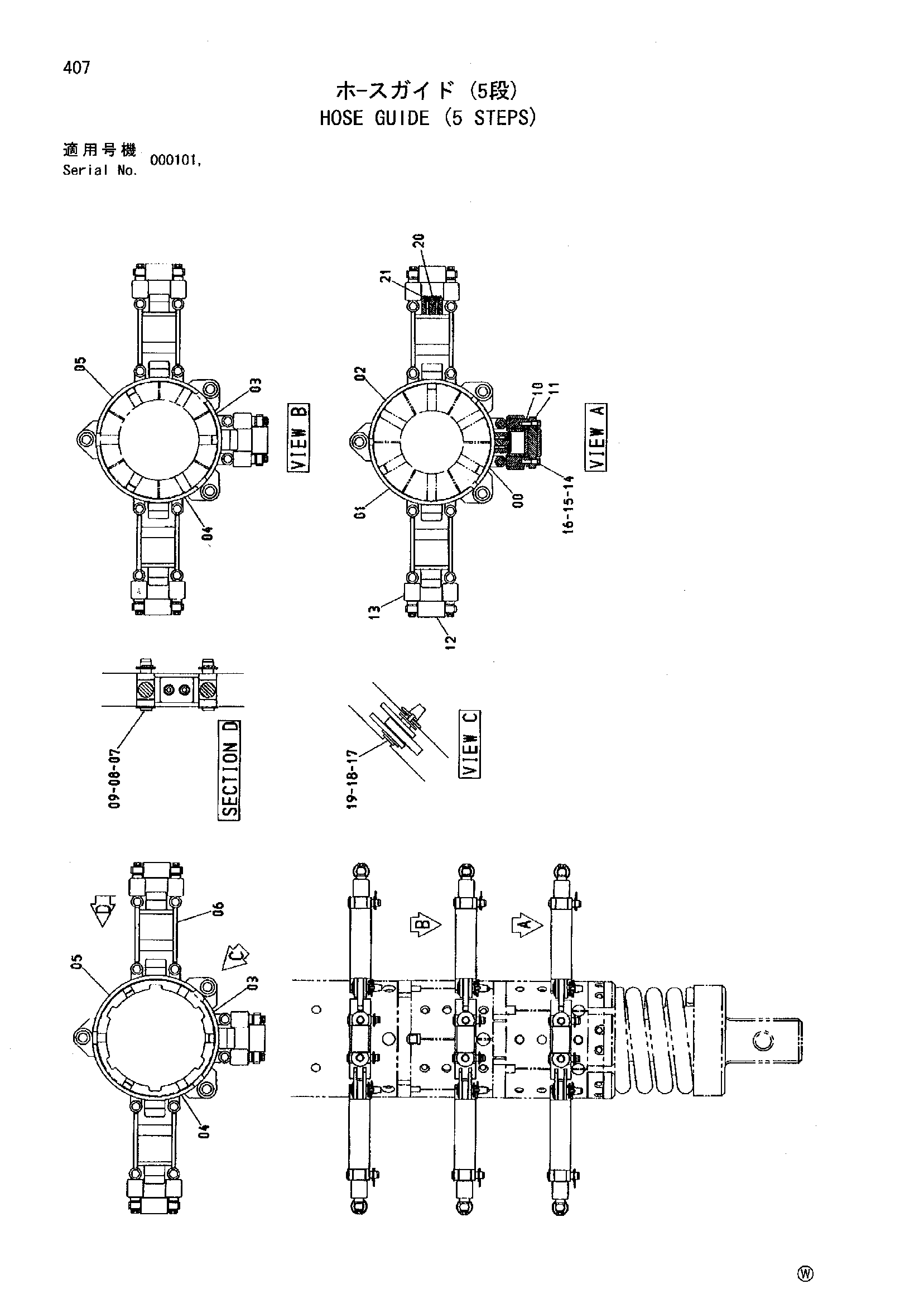

Заводская схема «Шланг направляющая (5 степс)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8058553 | Ограничитель | 1 |
| 01 | 8058554 | Ограничитель | 1 |
| 02 | 8058555 | Ограничитель | 1 |
| 03 | 8058556 | Ограничитель | 2 |
| 04 | 8058557 | Ограничитель | 2 |
| 05 | 8058558 | Ограничитель | 2 |
| 06 | 8058559 | Удлинитель | 6 |
| 07 | 4335613 | Палец | 30 |
| 08 | 4077248 | Стопорный палец | 30 |
| 09 | A590120 | Плоская шайба | 60 |
| 10 | 9742763 | Направляющая | 18 |
| 11 | 4337420 | Штанга | 9 |
| 12 | 4337497 | Ролик | 9 |
| 13 | 4337498 | Ролик | 18 |
| 14 | J901250 | Болт | 18 |
| 15 | A590912 | Пружинная шайба | 18 |
| 16 | A590112 | Плоская шайба | 18 |
| 17 | 4338415 | Палец | 9 |
| 18 | 4001834 | Палец кольцо | 9 |
| 19 | A590124 | Плоская шайба | 18 |
| 20 | 4338652 | Защитный кожух | 15 |
| 21 | M341025 | Болт с внутренним шестигранником | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
